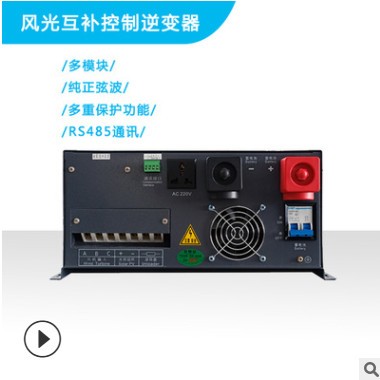

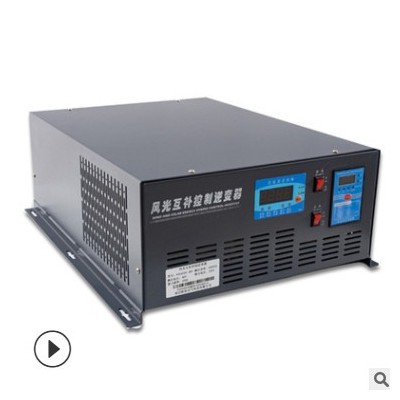

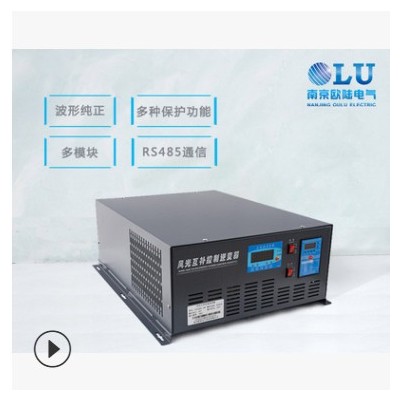

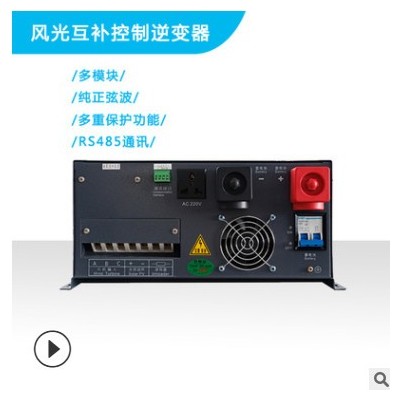

FGS系列风光互补控制逆变器
产品特点：
2系统分为风光互补控制模块，正弦波逆变控制模块，两个模块相互独立，又相辅相存。
2带有RS485通信功能，用户可以选用上位机对本产品的工作状态进行监视控制。
2负载适应能力强，包括电容性、电感性、混合性负载。
2具有完善的保护功能如: 输入反接保护、输入欠压保护、输入过压保护、输出过流保护、输出短路保护、过热保护。
2机器分为2个显示区：
充电控制显示：电池电压，光伏充电电流，风机充电电流，风机转速；
逆变控制显示：电池电压，输出电压，输出电流，输出功率，输出频率。
2波形纯正,失真较小,同时具有较高的逆变效率。
技术规格（48V）
型号 | FGS2000-48V | FGS2500-48V | FGS3000-48V | FGS4000-48V | FGS5000-48V | FGS6000-48V |
蓄电池 额定电压 | 48VDC | |||||
风机额定功率 | 1000W | 1000W | 1500W | 1500W | 1500W | 1500W |
光伏额定功率 | 600W | 1000W | 1000W | 1200W | 1500W | 2000W |
最大充电电流 | 43A | 45A | 48A | 54A | 60A | 70A |
欠压点 | 43.2VDC | |||||
欠压恢复 | 52.8VDC | |||||
过压点 | 64.8VDC | |||||
过压恢复 | 62.4VDC | |||||
额定输出电流 | 7.3A | 9.1A | 10.9A | 14.5A | 18.2A | 21.8A |
额定输出功率 | 2000VA | 2500VA | 3000VA | 4000VA | 5000VA | 6000VA |
涓冲电压范围 | <43.2VDC | |||||
直冲电压范围 | 43.2VDC<蓄电池电压<55.2VDC | |||||
PWM充电电压范围 | 55.2VDC<蓄电池电压<58.0VDC | |||||
卸荷电压范围 | 55.2VDC<蓄电池电压<58.0VDC:PWM卸荷 蓄电池电压>58.0V：完全卸荷 | |||||
输出波形 | 正弦波 | |||||
输出频率 | 50.00Hz | |||||
逆变效率 | ≥90% | |||||
波形失真 | < 5.0% | |||||
过载保护 | 大于110%额定电流1分钟；大于150%额定电流20S； 大于180%额定电流5S；大于200%额定电流0S。 | |||||
使用环境 | 温度：-10℃~40℃； 湿度：<95%无冷凝；避免阳光直射 | |||||
外形尺寸 | 见外形尺寸说明 | |||||
