一、 产品用途

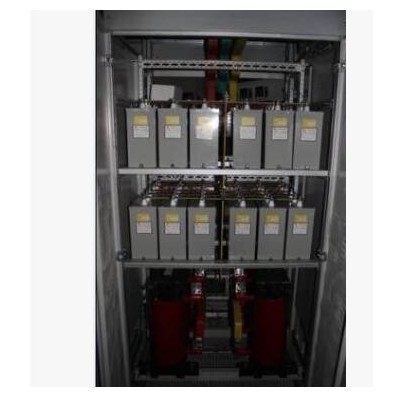

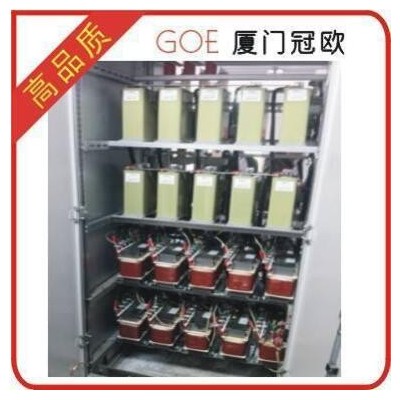

        为滤除谐波，改善电网质量，可在系统中加装无源滤波器.GOLC型无源滤波器是针对不同负载情况（一般为负载电流波动不大）而专门设计的，根据所测量的谐波数据计算确定电容及电抗器的参数，滤波器中的滤波回路由滤波电容器和滤波电抗器组成LC回路，采用接触器、电子开关等进行投切，控制器可按谐波电流和功率因数进行控制。

        GOLC型无源滤波器除用于滤除谐波外 ，还可向系统提供容性无功功率，用于提高功率因数。

二、 性能参数

1 、系统电压等级 400V、 690V等

2 、系统频率     50Hz

3 、投切延时：1~90S可设置

4 、冷却方式：风冷

5 、单柜最大容量 :400kVar

6 、滤波后功率因数  ＞0.9

7 、投切级数     2-8级

8 、使用环境 : 户内环境温度     -30℃— +40℃

三、 应用场所

用于冶金、机械、化工、港口、轻工、建材等行业谐波污染严重需要谐波治理的场所

用于解决电力系统中的谐波、无功、不平衡负载和中性线电流过大等问题。

四、 主要功能及特点

1. 针对用户系统专门设计制造，消除特性谐波如：5次、7次、11次、13次等，滤波效果明显；

2. 既能治理谐波又能补偿无功，治理后谐波电流达到国家标准要求；

3.  谐波控制器，抗干扰，能够实时显示谐波含量、功率因数等数据；

4. 滤波装置投入后用电质量可明显改善，可改善冲击负载引起的电流冲击，减少电压波动和抑制电压闪变；

5.COSφ可提高到0.90以上， 使用户线损降低可提高配电变压器的承载效率，经济效益明显；

6. 采用高性能真空开关投切各滤波支路，保护功能齐全，具有短路保护、过压保护、过流保护等，运行可靠

五、 型号说明

六、 选型表

GOLC型无源滤波装置，400V电网系统
