一、 产品用途

        TBB型高压无功功率自动调节成套装置适用于电力系统标称电压为6kV、10kV、35KV的电网中，根据无功功率的需求状况，控制并联电容器补偿单元的自动投切来调节容性无功功率的输出，使电网的功率因数保持在设定的范围内，以保证电网无功功率供需基本平衡，减少电能损耗。

二、 性能参数

1 、系统电压等级 6.3kV、 10kV、35KV等

2 、系统频率     50Hz

3 、投切延时：300~900S可设置

4 、冷却方式：风冷

5 、单柜最大容量 :1000kVar

6 、滤波后功率因数  ＞0.9

7 、投切级数     2-8级

8 、使用环境 : 户内环境温度     -30℃— +40℃

三、 应用场所

高压无功集中补偿装置主要用6~35KV系统中，用以补偿系统的无功功率，提高功率因数，调整电网电压，降低线损，改善供电质量及提高供配电设备的利用率，可广泛应用于冶金、矿山、变电所（站）、建材、石油、市政工程等行业的高压三相交流电力系统中。

四、 结构特征

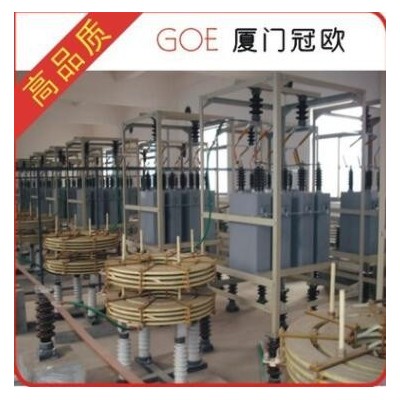

　　◆装置由高压开关柜(包括高压熔断器、隔离开关、电流互感器、继电保护、测量和指示部分等)、并联电容器、串联电抗器、放电线圈(或者电压互感器)、氧化锌避雷器、支柱绝缘子、框架等。

　　◆串联电抗器串联在电容器组回路中，用于抑制高次谐波电流，限制合闸涌流。

　　用于抑制5次及以上谐波电流时，电抗器可按XL/Xc=4.5%～6%配置

　　用于抑制3次及以上谐波电流时，电抗器可按XL/Xc=12%-13%配置

　　仅用于限制合闸涌流时，电抗器可按XL/Xc=0.5%～1%配置

　　◆氧化锌避雷器并接在电容器组线路上，以限制投切电容器所引起的操作过电压。

　　◆放电线圈并接于电容器组的两端，当电容器组继开电源时，能将电容器两端剩余电压在5秒～20秒内自电压峰值降至0.1倍额定电压或50V以下。

　　◆根据装置所装置设备（电容器、电抗器等）的布置可分为片架式、柜式、围栏式、模块式、集合式和户外箱式等形式。

五、 主要功能

　　◆用户电压总畸变率和用户注入电力系统的谐波电流符合GB/T14549-93《电能质量公用电网谐波》要求

　　◆功率因数大于0.90或满足用户要求

　　◆装置允许在1.1倍额定电压或1.3倍额定电流下长期工作

　　◆装置根据系统的无功潮流和谐波发生量的大小，自动投切滤波支路，可靠性及稳定性高

　　◆自动化程度高，操作方便

　　◆适用于无人值班变电站

六、 功能说明

　 ◆调节功能

　　TWK型

　　无功补偿自动调节：根据电压优先原则，按所需无功功率自动投切电容器组模块单元，使系统功率因数始终处于预先整定的范围之内。

　　TDWK型

　　电压自动调节：根据电压质量要求自动调节变压器的有载分接开关或电容器组，使母线电压始终处于预先整定的范围之内。

　　无功功率自动控制调节：根据电压优先原则，按所需无功功率自动投切电容器组，使系统功率因数始终处于预先整定的范围之内。

　　◆显示功能

　　装置有控制方式、系统电压、电流、功率因数、控制对象状态、异常和闭锁等显示功能。

　　◆闭锁功能

　　当出现保护动作、调节故障、超出整定调节范围、控制对象故障、自检异常等现象以及停止运行或检修时，装置有相应闭锁功能。

　　◆打印统计功能

　　装置能自动打印电压合格率、超上限率、超下限率、最高电压、最低电压及时间、功率因数等数据

　　◆远方遥控和通讯功能

　　 装置具有远控功能，并设有通用接口和万能接口，便于联网，由计算机集中监控。

　　◆电容器模块单元频繁投切功能

　　电容器模块单元投切采用专用真空开关，其具有极小的开断重击穿几率，较大的关合短路电流能力和较长的操作寿命。

　　◆限制合闸涌流和抑制高次谐波的功能

　　电容器模块中采用串联电抗器以限制合闸涌流，抑制高次谐波。

　　◆电容器保护功能

　　熔断器保护：可选用并联电容器专用的喷逐式熔断器，也可选用限流熔断器，限流熔断器可带动触发信号装置(内熔丝电容器除外)。

　　操作过电压保护：开关操作过电压用金属氧化物避雷器(MOA)进行保护，必要时增装阻容过电压吸收器。

　　过流和速断保护、开口三角电压保护、过电压、欠电压等保护，所有这些保护动作开关柜中的断路器。

　　◆电容器放电功能

　　内置放电电阻的电容器可在电容器脱离电源后其剩电压在5分钟以内降至50V以下。

　　电容器外接放电线圈，能使电容器脱离电源后剩余电压在5秒内降至50V以下。

七、 订货说明

无源滤波器原则上是根据用户需要定制的产品。

要求用户提供电力系统图，谐波源种类与特点，变压器容量和接线方式及安装地点与结构形式等资料。
