主要特点：

1、  本公司研发技术新型升压型恒流源，效率可工作在94.5%

2、  可在机调整电流，可在线设置三时段，灵活功率调节系统（10%-90%）可调

3、  利用蓄电池放电率特性修正的准确放电控制。通过对蓄电池充电、放电电流及温度等大量参数的检测，采用SOC充电运算法则精确的计算出蓄电池的充电状态（SOC），有效地延长蓄电池的使用寿命。

4、  具有过充、过放、电子短路、过载保护、独特的防反接保护等全自动控制(蓄电池无防反接保护)、LED开路短路保护；以上保护均不损坏任何部件，不烧保险；

5、  采用了串联式PWM充电主电路，使充电回路的电压损失较使用二极管的充电电路降低近一半，充电效率较非PWM高3%-6%，增加了用电时间；过放恢复的提升充电，正常的直充，浮充自动控制方式使系统由更长的使用寿命；同时具有高精度温度补偿；

6、  直观的LED发光管指示当前电瓶状态，让用户了解使用状况；

7、  所有控制全部采用工业级芯片（仅对带I工业级控制器），能在寒冷、高温、潮湿环境运行自如。同时使用了晶振定时控制，定时控制精确。

8、  取消了电位器调整控制设定点，而利用了Flash存储器记录各工作控制点，使设置数字化，消除了因电位器震动偏位、温漂等使控制点出现误差降低准确性、可靠性的因素；

9、  使用了双位数字LED显示及设置，一键式操作即可完成所有设置，使用极其方便直观，

安装及使用：

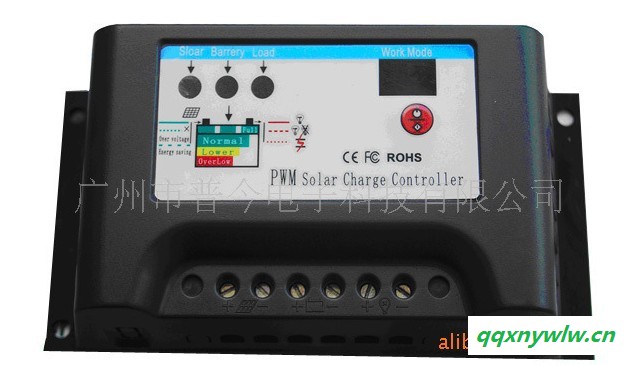

1．  控制器的固定要牢靠，安装孔如图示：

外形尺寸：164 X 80X54(mm)

   安装尺寸：152 X 65 Xφ4（mm）

2．  导线的准备：建议使用多股铜芯绝缘导线。先确定导线长度，在保证安装位置的情况下，尽可能减少连线长度，以减少电损耗。按照不大于4A/mm2的电流密度选择铜导线截面积，将控制器一侧的接线头剥去5mm的绝缘。

3．  先连接控制器上蓄电池的接线端子，再将另外的端头连至蓄电池上，注意+，—极，不要反接。如果连接正确，指示灯(2)应亮，可按按键来检查。否则，需检查连接对否。如发生反接，不会烧保险及损坏控制器任何部件。保险丝只作为控制器本身内部电路损坏短路的最终保护。

4．  连接光电池导线，先连接控制器上光电池的接线端子，再将另外的端头连至光电池上，，注意+，—极，不要反接，如果有阳光，充电指示灯应亮。否则，需检查连接对否。

5、负载连接，将负载的连线接入控制器上的负载输出端，注意+，—极，不要反接，以免烧坏用电器。

■使用说明：

节电模式：控制器30秒内无人工操作，自动进入节电模式，只留充电指示灯（1）间段慢闪烁，如需要查看控制器工作状态，按一下按键即可查看。此功能对小功率系统十分重要，一天可节省0.3AH的电量。如需查看工作状态，按下按键即可查看。

充电及超压指示：当系统连接正常，且有阳光照射到光电池板时，充电指示灯(1)为绿色常亮，表示系统充电电路正常；当充电指示灯(1)出现绿色快速闪烁时，说明系统过电压，处理见故障处理内容；充电过程使用了PWM方式，如果发生过过放动作，充电先要达到提升充电电压，并保持55分钟，而后降到直充电压，保持55分钟，以活激蓄电池，避免硫化结晶，最后降到浮充电压，并保持浮充电压。如果没有发生过放，将不会有提升充电方式，以防蓄电池失水。这些自动控制过程将使蓄电池达到最佳充电效果并保证或延长其使用寿命。

蓄电池状态指示：蓄电池电压在正常范围时，状态指示灯(2)为绿色常亮；充满后状态指示灯为绿色慢闪；当电池电压降低到欠压时状态指示灯变成橙黄色；当蓄电池电压继续降低到过放电压时，状态指示灯(2)变为红色，此时控制器将自动关闭输出，提醒用户及时补充电能。当电池电压恢复到正常工作范围内时，将自动使能输出开通动作，状态指示灯(2)变为绿色；

负载指示：当负载开通时，负载指示灯(3)常亮。如果LED负载开路或则工作电压超出额定范围，指示灯(3)为红色慢闪，表示LED负载异常，控制器将关闭输出。当负载或负载侧出现短路故障时，控制器将立即关闭输出，指示灯(3)快闪。出现上述现象时，用户应当仔细检查负载连接情况，断开有故障的负载后，按一次按键，10秒后恢复正常工作，或等到第二天可以正常工作。

设置方法：按下开关设置按钮持续3秒，模式(MODE)显示数字LED闪烁，松开按钮，每按一次转换一个数字，直到LED显示的数字对上用户从表中所选用的模式对应的数字即停止按键，等到LED数字不闪烁即完成设置。注意：每按一下按钮，LED数字点亮，可观察到设置的值，.显示的值从亮到灭不会改变。

纯光控：当没有阳光时，光强降到启动点，控制器延时（延时时间可调）确认启动信号后，开通负载，负载开始工作；当有阳光时，光强升到启动点，控制器延时3分钟确认关闭输出信号后关闭输出，负载停止工作。

光控+延时方式：启动过程同前。当负载工作到设定的时间就关闭负载，时间设定见下表。

调试方式：用于系统调试使用，与纯光控模式相同，只取消了判断光信号控制输出的10分钟延时，保留其它所有功能。有光信号即接通负载，无光信号即关断负载，方便安装调试时检查系统安装的正确性。

接线顺序：蓄电池线 —》 设置好LED工作电流 —》 负载线 —》 太阳能板线

■工作模式设置表

十位数码管代表功能

如：灯头是50W，灯头内部是10串5并。工作时间为前6小时全功率+4小时40%功率。开灯延时时间为6分钟。

1.所先先将灯头几并设计好，将数码管设置成“45”为5并输出电流为1.5A

2.设置第二时段工作百分比，将数码管设置成“54”为40%输出电流为0.6A

3.设置开灯延时时间，将数码管设置成“72”开灯延时时间为6分

4.设置全功率工作时间，将数码管设置“06”全功率工作时间6小时后第二时段

5.设置第二时段工作时间，将数码管设置“24”第二时段4小时后关灯（不需要可设置为0）

常见故障现象及处理方法：

在出现下列现象时，请按照下述方法进行检查：

■技术指标
