功能特点：
1． 具有过充、过放、电子短路、过载保护、等全自动控制；以上保护均不损坏任何部件，不烧保险。
2．采用了串联式充电主电路，使充电回路的电压损失较使用二极管的充电电路降低近一半
3．直观的LED发光管指示当前电瓶状态，让用户了解使用状况。
4．采用大口径、大间隔接线端子,可安装**大6mm2导线,导线间隔9.5 mm,增强了绝缘性能及安装可靠性,不易滑丝。

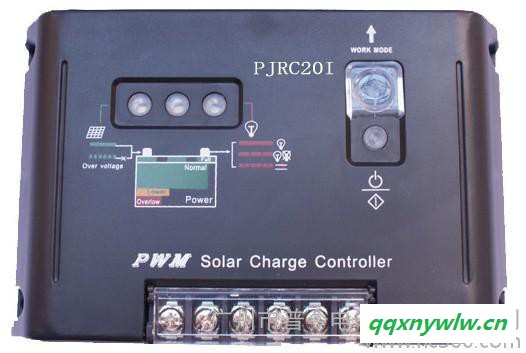

＋－＋－＋－ Photocell battery load |
系统状态指示灯(2)
|
光电池指示灯(1) |
故障指示灯 (3) |
负载开关
|
负载指示灯(4) |
现 象 | 解决方法 |
当有阳光直射光电池组件时，绿色充电指示灯(1)不亮 | 请检查光电池电源两端接线是否正确， 接触是否可靠； |
充电指示灯(1)快闪； | 系统电压超压。蓄电池开路，检查蓄 电池是否连接可靠；或充电电路损坏； |
负载指示灯(3)亮，但无输出 | 请检查用电器具是否连接正确、可靠； |
负载指示灯(3)快闪而且无输出 | 输出有短路，请检查输出线路，移 除所有负载后，控制器恢复正常输出； |
负载指示灯(3)慢闪，且无输出 | 负载功率超过额定功率，请减少用电 设备，控制器恢复输出 |
状态指示灯(2)为红色，且无输出 | 蓄电池过放，充足电后自动恢复使用； |
注意事项：
1．接线前请仔细核对并确认太阳能板、蓄电池、
负载的额定电压，三者的额定电压应相同
2． 太阳能板负载的额定电流不得大于控制器的额
定电流
3．注意接线正负极
型号 | PJHC5E | PJHC10E | PJHC15E | PJHC20E |
额定充电电流 | 5A | 10A | 15A | 20A |
额定负载电流 | 5A | 10A | 15A | 20A |
系统电压 | □12V；□24V可选 | |||
过载、短路保护 | 1.25倍电流过载保护 | |||
空载损耗 | ≤6 mA | |||
充电回路压降 | 不大于0.26V | |||
放电回路压降 | 不大于0.15V | |||
超压保护 | 17V，×2/24V； | |||
工作温度 | -20℃至+55℃ | |||
充电电压 | 14.2V；×2/24V； | |||
欠压电压 | 12.0V；×2/24V； | |||
过放电压 | 11.1V；×2/24V； | |||
