产品简介

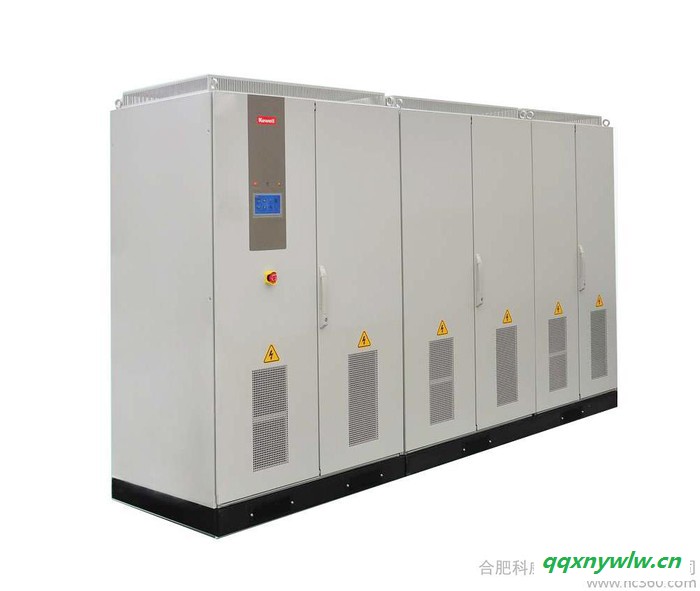

太阳能电池I-V模拟器，又称光伏阵列模拟器，以下简称“I-V模拟器”。其主要功能是直流输出具有模拟不同类型太阳能电池阵列，在不同辐照度、温度、云层遮挡下的输出I-V及P-V变化特性。其核心指标是模拟器输出具有高速变化的响应及输出符合I-V曲线对应关系的电流电压精度。

I-V模拟器通过模拟太阳能电池板不同状态下的输出特性，用于光伏逆变器的静态及动态MPPT效率评估、验证、测试。

MPPT效率是光伏逆变器的核心指标，是逆变器用户**的指标之一，MPPT效率高意味着可以多发电。国标、行业标准都要求对光伏逆变器进行满载MPPT静态及动态效率测试和评定。

合肥科威尔电源系统有限公司联合合肥工业大学能源研究所（教育部光伏系统工程研究中心）开发的IVS系列太阳能电池I-V模拟器，单机**大输出功率为630KW，采用IGBT整流方式，具有主动PFC控制，整机效率在95%以上。在I-V模拟的核心控制方面，有核心的软硬件控制策略，确保了I-V模拟器实际输出的精度和动态特性。IVS系列太阳能电池I-V模拟器是测试逆变器MPPT效率的重要工具，产品性价比高，解决了大功率光伏逆变器MPPT跟踪及其效能满载测试的难题。

产品功能

1. 具有程控直流电源功能

2. 可编程控制I-V曲线输出（可编程任意多条曲线，按时间运行）

3. 模拟不同类型太阳电池阵列I-V曲线

4. 模拟不同温度及光照强度下的I-V曲线

5. 模拟光伏阵列局部阴影遮挡I-V曲线

6. 模拟缩放全天日照变化下I-V曲线

7. 静态和动态下MPPT效能测试

8. 内置EN50530及CGC/GF004、“中国效率”CGC/GF035: 213关于动态MPPT测试要求，一键式调取测试

9. 模拟全天累计电能计量

10. 电流电压输出精度高

11. 整机效率达95%以上

12. 标准的输出接口RS232 / RS485/ Ethernet

13. LCD大屏幕显示，曲线、编程一目了然，触摸式操作，简单便捷

14. 具有资料存贮记录功能

15. 友好的人机操作界面，可本机操作也可通过上位机软件操作
