一、产品的测试原理：

产品采用动态电容充电方式，动态电容充电现场测试方法是根据电容的特性，把电容当成光伏阵列的可变负载，通过光伏阵列给电容充电整个过程的电流和电压采样，来测试光伏阵列的伏安特性曲线。

二、产品的主要功能：

1. 测试简单、直观，在测试时不需要任何烦琐的设定，可随时显示、保存测试数据；

2. 通过直接测量光伏阵列的实际输出短路电流和开路电压，而不是通过测量 I-V 特性得出短路电流和开路电压，使得测试的结果更加真实、有效和精确。

3. LCD大屏幕显示，触控式操作，测试时无需接上位机，可以实时观察 I-V 特性曲线形成的过程并通过波形畸变分析被测系统特性是否有失配或故障；

4. 具有将现场测量的功率数据利用内置标准公式推算到标准条件（STC）下功率的功能。

5. 内置大容量锂离子电池，不需要任何外部供电，一次充电，可支持长达10小时的测试时间，非常适合于光伏电站的现场测试；

6. 完善的数据导出管理软件。

三、产品的主要测试项目：

1. 开路电压（Voc）、短路电流（Isc）、***大输出功率（Pm）、***大功率点电压（Vpm）、***大功率点电流（Ipm）、填充因子（FF)、I-V曲线；

2. 太阳光辐照度（可选配）；

3. 环境温度（可选配）。

四、产品的主要性能指标：

1. 电压测量范围:10～1000V

2. 电流测量范围:0.05～12A/0.1～30A/0.3～200A/3～500A/5～1000A

3. 电压测量精度:≤±0.5V/≤±1V/≤±1V/≤±1V/≤±1V

4. 电流测量精度: ≤±0.05A/≤±0.1A/≤±0.1A/≤±0.5A/≤±1A

5. 环境温度测量范围(选配）:-55℃～125℃

6. 日照强度测量范围（选配）:0～4000 W/m²/0～2000 W/m²

7. 测试时间：≤10s/≤10s/≤20s/≤25s/≤30s

8. 光强不均匀度：≤±2％

9. 数据输出显示：触摸屏

五、产品的突出特点：

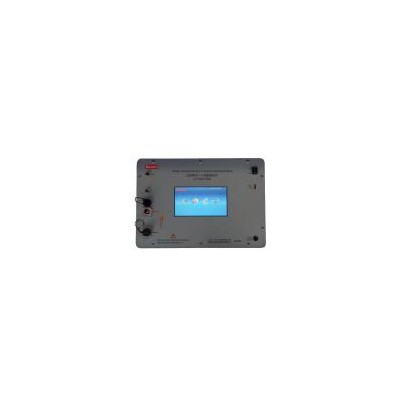

1. 大屏幕、触控屏

    为了使测试过程更加简单、直观，让测试人员操作更加舒适和人性化，IVT系列产品采用LCD大屏幕、触控屏。

a  LCD大屏幕显示，显示界面清晰、简洁、方便，

b  测试数据及曲线直观易读，无需另接上位机，

c  能够以图形方式显示I-V 特性曲线，能够直观掌握测试系统的运行状态，

d  触控式操作，一键测量，操作简便，易学易用。

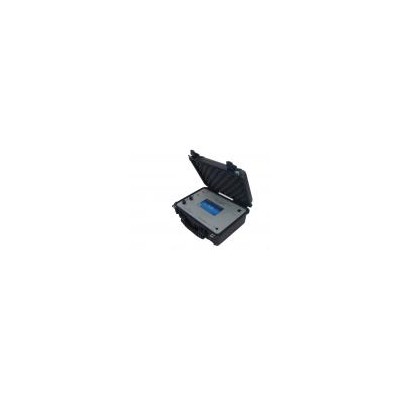

2. 便携性

    I-V曲线测试仪多用于野外工作，需要经常携带。所以，IVT系列产品设计时就注重其便携性，采用手提式和拉杆式设计，使其携带更加方便，易于测试人员测试。内置大容量锂离子电池，不需要任何外部供电，一次充电，可支持长达10小时的测试时间。

3. 高精度

选用高精度采样芯片，超高速率采样，电压测量精度≤±1V，电流测量精度≤±0.1A，远超行业内其他测试产品。

4. 速度快

操作简单，一键测量，测试时间≤20s。

5. 多功率覆盖

设计针对不同电压（1000V）、电流（30A/200A/500A/1000A）等级，覆盖1KW/12KW/30KW/200KW/500KW/1MW六种功率等级，无需档位切换，满足多种功率的光伏阵列测量。

六、数据管理：

内置存储器，可直接在仪器上对测量数据进行储存、查看、删除，可通过其实现与PC的连接，在PC上读取、管理数据，并用软件对数据进行分析。（存储空间理论上3万条）

七、数据导出：

配有数据导出软件，可通过数据线将测试仪所测数据导入PC，使用数据导出软件对数据进行分析、处理，并且可通过excel表格的形式将数据导出，便于测试人员编辑测试报告。

八、产品规格：

 IVT系列I-V曲线测试仪有几种规格，如下表：

九、符合标准：

1. IEC62446: 2009 《并网光伏发电系统：系统文件，试运行测试和检查的***低要求》；

2. 根据国家认证认可监督委员会/北京鉴衡认证中心发布的CGC/GF003.1；2009(CNCA/CTS 0004-2010)《并网光伏发电系统工程验收基本要求》对光伏电站验收的要求。
