太阳能防水智能充电器使用说明书

一、主要特点

1、IP68防水等级，铝制外壳设计，能有效的防止各种腐蚀。

2、12V/24V系统电压自动识别。

3、LED数字显示和防水按键操作，使用简单快捷。

4、改进三段式充电算法，每周对蓄电池进行一次均衡充电，有效地防止蓄电池不均和硫化现象，提高蓄电池使用寿命。

5、五种负载工作模式，方便使用在各种路灯及监控设备上。

6、外置温度传感器，具有高精度温度补偿。

7、参数设置掉电保存功能，无需重复设置，使用方便快捷。

8、各种状态指示

9、具有过充、过放、过载保护以及短路保护与反接保护。

10、TVS防雷保护。

二、安装和接线

1、控制器安装要牢靠，尺寸如下：

外形尺寸：82*52*20mm   安装尺寸：43*75mm  安装孔径：3.5mm

2、JN-W系统控制器可以在12V或24V 系统电压下工作，使用时间请先接蓄电池，控制器会自动识别蓄电池电压后开始工作。

3、连接“+”极：控制器为公共正极设计，请将蓄电池、光电池和负载的正极分别于控制器的正极端（红线）连接在一起。

4、连接蓄电池“-”极：如果连接正确，控制器指示灯会闪烁，否则，请检查连接是否正确

5、连接太阳能板“-”极：如有阳光，太阳能板指示灯自动亮起、否则，请检查连接是否正确。

6、连接负载“-”极：将负载连接线接入控制器负载输出端，电流不能超过控制器额定电流。

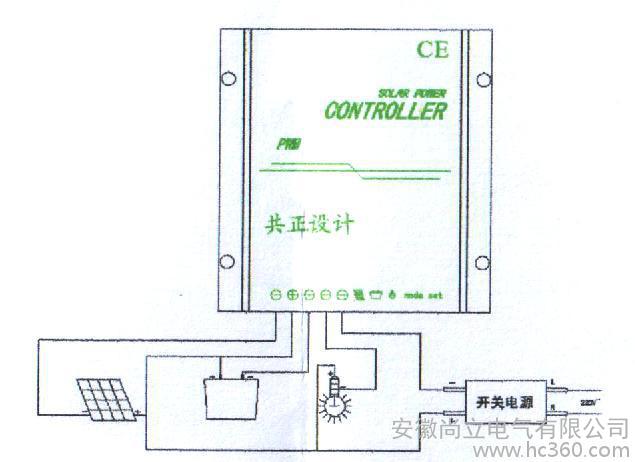

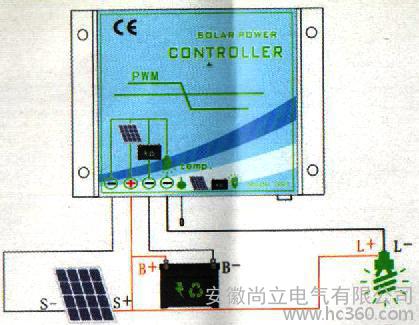

接线图如下图所示：

三、使用建议

1、控制器在接通电源线时会识别蓄电池电压，使用时请先接入蓄电池等待初始化完成，并保证连接可靠。

2、控制器在正常工作期间会产生一定的热量，建议安装在通风散热的环境中。

3、控制器会测试环境温度对蓄电池充电进行补偿，尽量将蓄电池和控制器放在同一个环境内。

4、选择容量足够大电缆线连接，避免线路上的损耗过大，控制器产生误判。控制器内部为共正极设计，

5、控制器内部为公正极设计，如果有需求接地，请将正极接地。

6、蓄电池保持满电量状态非常重要，至少每个月进行一次满电操作，否则蓄电池容易遭受**损坏，只有当进入蓄电池的能量多于负载使用的能量时，蓄电池才能被充满。用户在配置系统时，请牢记。

四、状态指示

五、模式介绍与设置

JN-W系列控制器具有5种工作模式，显示为数码管显示，设置表格如图所示。

待数码管熄灭，按向下键，在5秒之内松开按键，显示“H”,进入**段时间设置，0到F分别代表0到5小时，每按一次数字增加1；设置完成等待3秒数码管自动显示“h”进入**段时间的功率设置，0到A分别代表（0、12%、20%——**）功率，每按一次数字增加1。

 1、待数码管熄灭，按向下键，在5秒至10秒之内松开按键，显示“P”,进入第二段时间设置，0到F分别代表0到15小时，每按一次数字增加1；设置完成等待3秒数码管自动显示“u”进入第二段时间的功率设置，0到A分别代表（0、10%、20%——**）功率，每按一次数字增加1。

2、带数码管熄灭，按向下键，在10秒至15秒之内松开按键，显示“L”，进入点三段时间设置，0到F分别代表0到15小时，每按一次数字增加1；设置完成等待3秒数码管自动显示”g”进入第三阶段时间的功率设置，0到A 分别代表（0、10%、20%——**）功率，每按一次数字增加1。

3、待数码管熄灭，按向下按键，在15秒到20秒之间松开键，显示“U”进入模式设置，“1”代表户用模式，“2”代表路灯模式。

4、等待数码管灭，按向下按键，在20秒以后松开按键，控制器恢复出厂设置，数码管出现“Y”（控制器调节第二段、第三段、第四段等，必须每次等待数码管灭）

六．安全建议

1、请不要将控制器侵入带腐蚀性的液体中，这样会损坏控制器并产生有害气体。

2、在连接24V系统时，电池板端电压可能超过人体安全电压，操作时，注意使用绝缘工具，并保证双手干燥。

3、蓄电池接反时，控制器不会损坏，但是负载端会有负电压输出，负电压输出有可能损坏负载设备，使用时请避免此类情况发生。

4、在24V系统中，如果蓄电池或太阳能电池板一端反接很可能损坏控制器。

5、蓄电池存储有大量能量，在任何情况下避免蓄电池短路。建议在蓄电池上串接保险丝以作防短路保护。

6、蓄电池可能产生可燃性气体，请远离火花。

本公司承诺：本机免费保修一年，终身维护。超过保修期或运输，使用不当及人为造成的损坏，或自然灾害等不可抗拒力造成的损坏，均不在保修之列，如合同中有特殊说明的，以合同内容为准。
