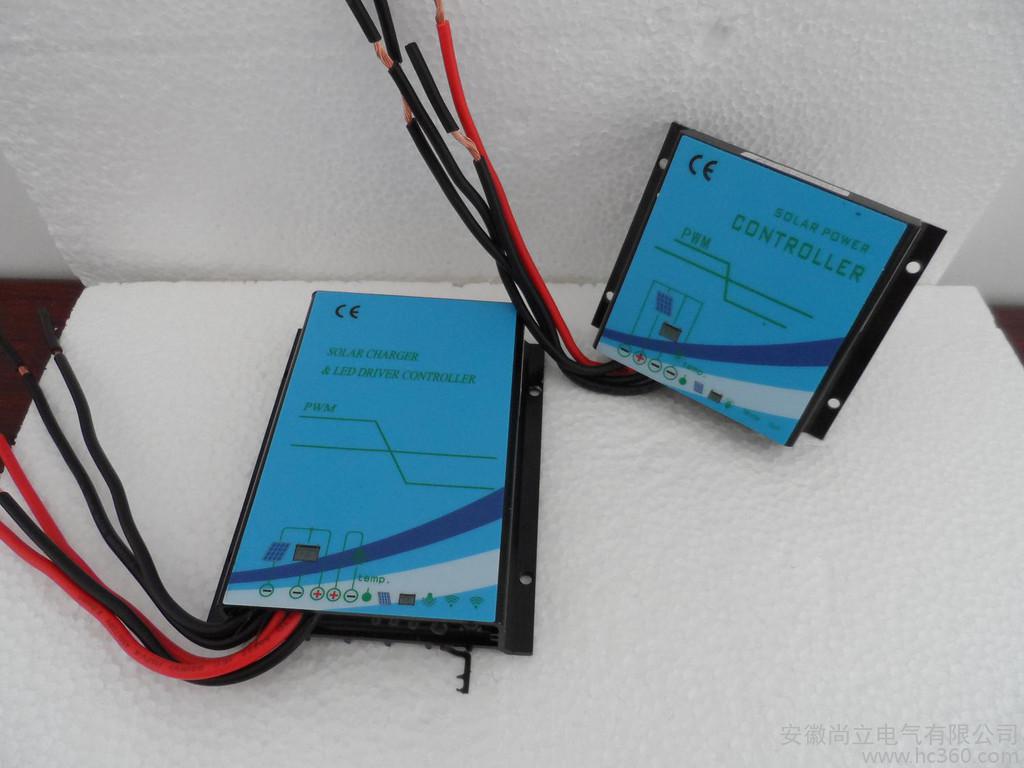

12V/24V 10A太阳能控制器 智能防水型太阳能控制器 充电充电控制器

太阳能防水市电控制器使用说明书

一、主要特点

1、IP68防水等级，铝制外壳设计，能有效的防止各种腐蚀。

2、12V/24V系统电压自动识别。

3、LED数字显示和防水按键操作，使用简单快捷。

4、改进三段式充电算法，每周对蓄电池进行一次均衡充电，有效的防止蓄电池不均和硫化现象，提高蓄电池使用寿命。

5、可设置的负载工作模式，方便使用在各种路灯及监控设备上。

6、外置温度传感器，具有高精度温度补偿。

7、参数设置掉电保存功能，无需重复设置，使用方便快捷。

8、各种状态指示。

9、具有过充、过放、与反接保护、

10、TVS防雷保护。

二．安装和接线

1、控制器安装要牢固，尺寸如下：

外形尺寸：84*81*19.6mm

安装尺寸：43*76.27mm

安装孔径：3.5mm

2、JN-W系列控制器可以在12V或24V系统电压下工作，使用时请先接蓄电池，控制器会自动识别蓄电池电压开始工作。

3、连接“+”极；控制器为共正极设计，请将蓄电池。光电池、市电和负载的正极分别于控制器的正极端（红线）连接在一起。

4、连接蓄电池“—”极；如果连接正确，控制器指示灯会闪烁，否则，请检查连接是否正确。

5、连接太阳能板“—”极；如果有阳光，太阳能板指示灯会亮，否则，请检查连接是否正确。

6、连接太阳能板“—”极：将负载连接线接入控制器负载输出端，电源不能超过控制器的额定电流。

7、连接太阳能板“—”极：将市电的连接线接入控制器市电的输入端，开关电源的电源要和负载匹配，否则损坏开关电源。

备注：市电先接开关电源，开关电源输出接入控制器，开关电源输出电压必须和控制器匹配。（上述的市电正负极指的是开关电源输出的正负极，市电无正负极，只有火线零线。）

接线图如下所示

三、使用建议

1、控制器在上电时会识别蓄电池电压，使用时请先接蓄电池等待初始化完成，并保证连接可靠。

2、控制器在运行期间会发热，建议安装在通风散热的环境中。

3、控制器会测试环境温度对蓄电池充电进行补偿，尽量将蓄电池和控制器放在同一个环境内。

4、蓄电池经常被充满是非常重要的，至少每个月被充满一次，否则蓄电池将遭受**损坏，只有当进入蓄电池的能量多于负载使用的能量时，蓄电池才能被充满，用户在配置系统时，请牢记这一点。

四、状态指示

五、模式介绍与设置

JN-W系列控制器具有用户和路灯两种工作模式，设置方式如下：

1、户用和路灯模式切换设置方法：按下SET直接到数码管显示“U”松开，可设置路灯或用户模式，此时立刻再按下按键会出现“1”或“2”。“1”代表户用型，“2”代表路灯型。等待数码管灭，即可保持数据。、

2、路灯模式下双时段的设置方法：

A)双时段定义如下图所示：

B）双时段表述：时控从光控开灯开始计时（不能与北京时间同步），“H”代表**段时间，为亮灯时间，“h”代表第二段时间，为延时灭灯时间“0-F”代表0到15个小时。

C)设置方法：按SET键直到数码管显示“H”松开，可设置**段时间，每按一次增加一小时，待数码管灭，即可保存数据，出厂默认为6小时。按SET键直到数码管显示“h”松开，可设置第二段时间，每按以下增加一小时，待数码管灭，即可保存数据，出厂默认为15小时。

3、恢复出厂设置方法：按SET键直到数码管显示“y”松开，待数码管熄灭即可恢复出厂数据。

六、技术参数

七、保修承诺：本控制器保修1年，保修期从销售之日开始，如要维修，请将有问题的控制器递回本公司，运费预付，并提供与购买有关的日期和地点信息，为了享受快速返修担保服务，返回的产品必须标明型号，序列号和故障的详细原因，以及系统中组件的类型及相关参数，蓄电池和系统负载的情况：这些信息对于快捷解决您的维修要求非常重要，若由于客户原因使用不当或未遵循本使用手册进行操作，而造成控制器损坏的，本公司不负责，维修程序参照上述流程进行，只收取维修成本费。
