太阳能防水恒流一体机使用说明书

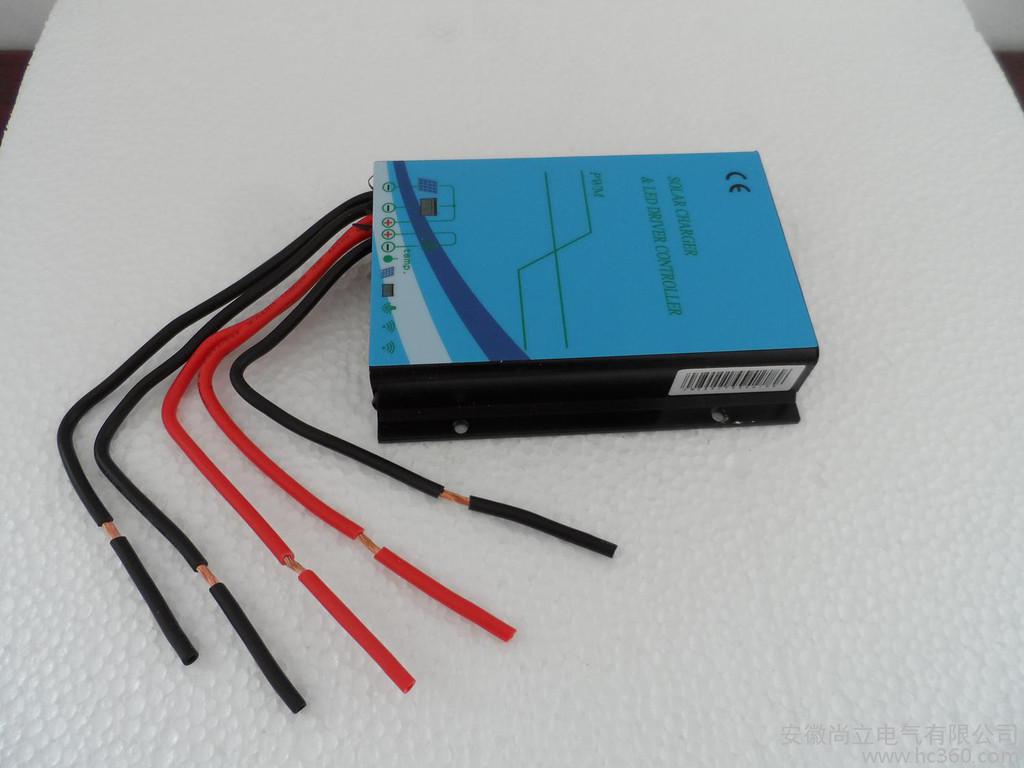

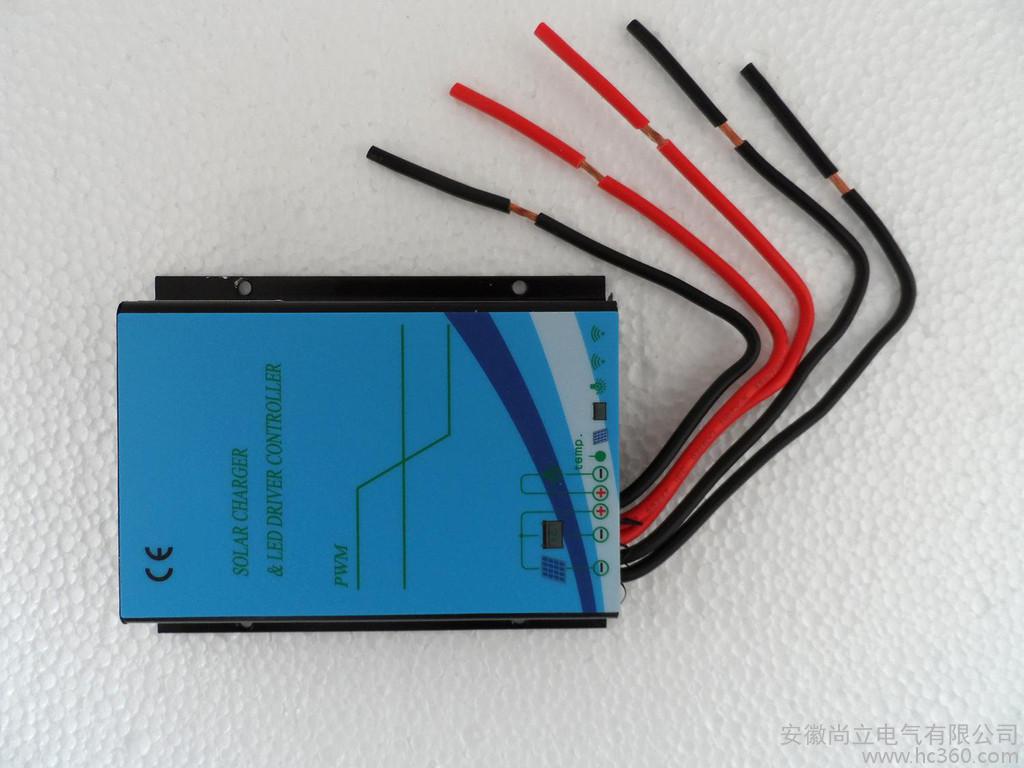

一、产品描述

恒流一体机采用全新数字恒流源方式设计，相比前一代产品具有系统参数可调、LED电流可调、功率设置等新特色。同时继承上一代产品的高效率、高功率密度、多灯珠串联驱动、多级调光等特点。

恒流一体机采用红外无线通信技术，配合遥控器可实现对控制器参数的设置。用户可根据实际情况设置不同控制器参数，使得系统工作在**状态。

二、主要特点

2.1全新无线遥控设计，通过手持设备即可修改控制器参数；

2.2数据通过信息采集多次握手协议和数据压缩算法，使得数据传输准确快速；

2.3真正恒流控制，可自由设置恒流值，具备基于调节恒流值的调光技术；

2.4IP68防水等级，铝制外壳设计，有效防止各种腐蚀；

2.5**高效率95%；

2.6自动调光模式，可以根据蓄电池电量调节负载功率；

2.7四时段调光设计，工作时间0-15小时可设置，功率0%**可设；

2.8改进三段式充电算法，有效的防止蓄电池充放电不均和硫化现象，提高蓄电池使用寿命；

2.9蓄电池过充、过放、反接、LED短路、开路保护等。

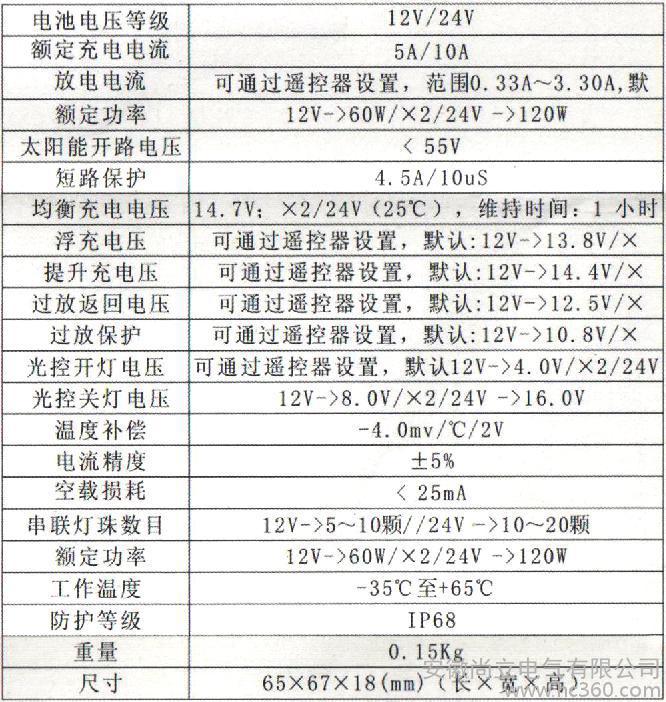

三、技术参数

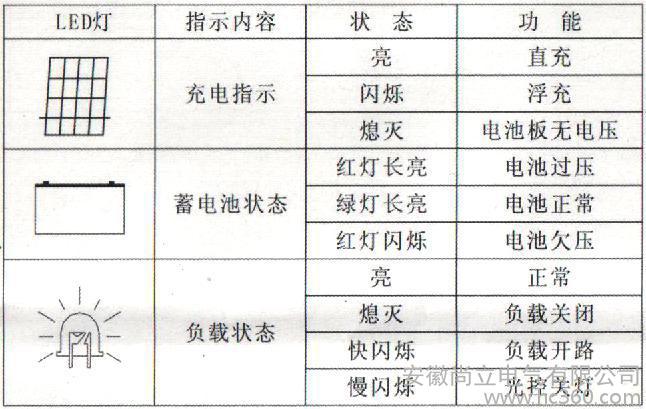

四、状态指示

五、负载工作模式

JN-WH系列恒流一体机负载工作时间可以分为4个时段，每段工作时间和工作功率均可任意调节，不同组合可以实现不同的控制模式。

5.1普通工作模式

5.2延时亮度模式：例如，设置第1段工作时间为4小时，第1段功率为0%，系统将会延时4个小时才会开灯。

5.3双时段晨亮模式：例如，设置第3段工作时间为4小时，第3段功率为0%，系统在运行完第1段和低2段工作时间后将关闭负载4个小时，然后在进入第4段继续工作到天亮。

（注：此种模式的双时段没有夜晚长度校正功能，不同季节晨亮时间会有所区别）

5.4自动调光模式

当用户打开控制器的“自动调光”模式时，此时控制器进入智能功率控制模式，LED负载的功率将根据蓄电池的容量自动调节，此时用户设置的工作时间任然有效，而负载功率无效。

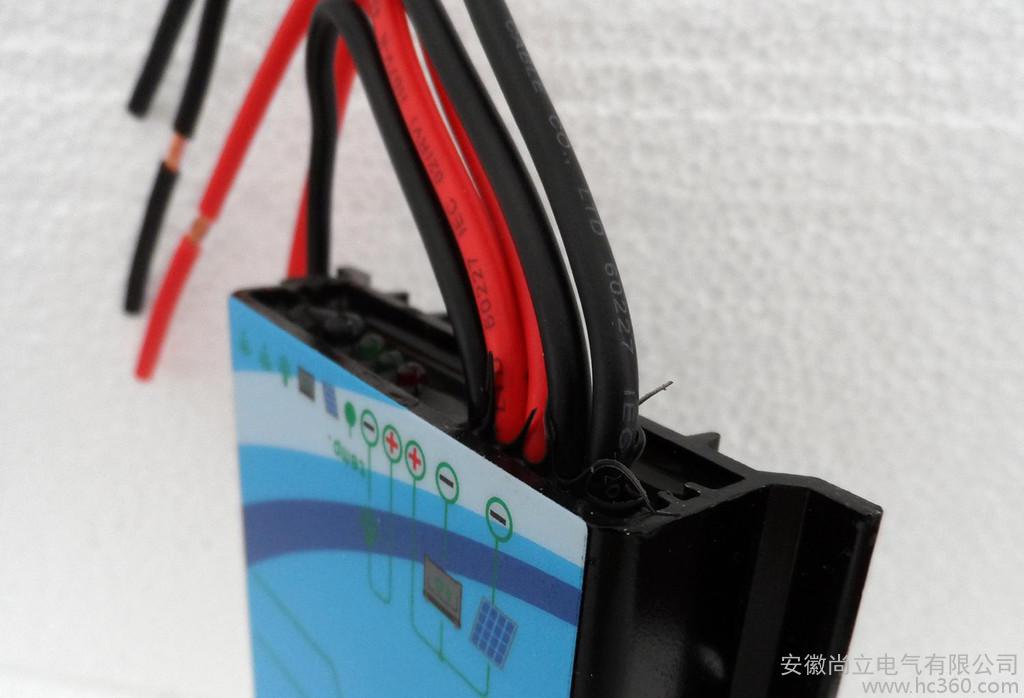

六、安装和接线

JN-WH系列恒流一体机可以在12V或24V系统电压下工作，使用时间请按照以下顺序连接：

a)将灯具接至控制器负载端（第四、第五根线，红接正，黑接负）；

b)将蓄电池、光电池板正极并联后连接至控制器的三根线（红）；

c)连接指示灯红线会闪烁，LED灯延时几秒亮，否则，请检查连接是否正确；

d)连接太阳能板负极至**根线（黑）。如果有阳光，太阳能板指示灯会亮，LED灯光控后灭，否则，请检查连接是否正确。

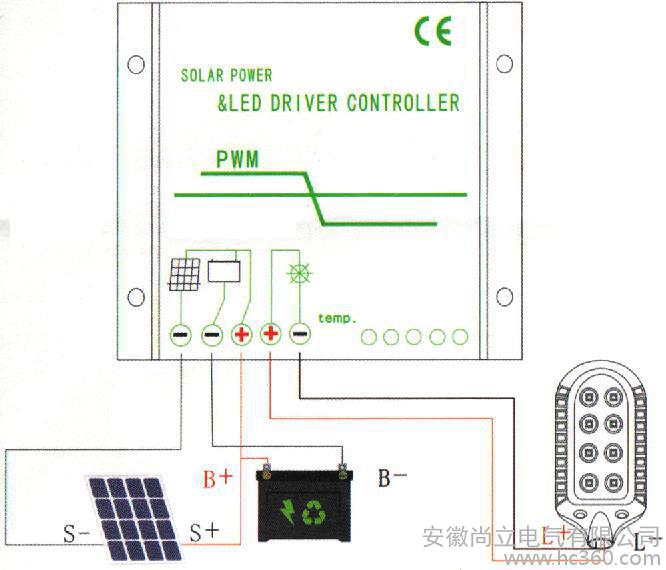

接线图如下图所示

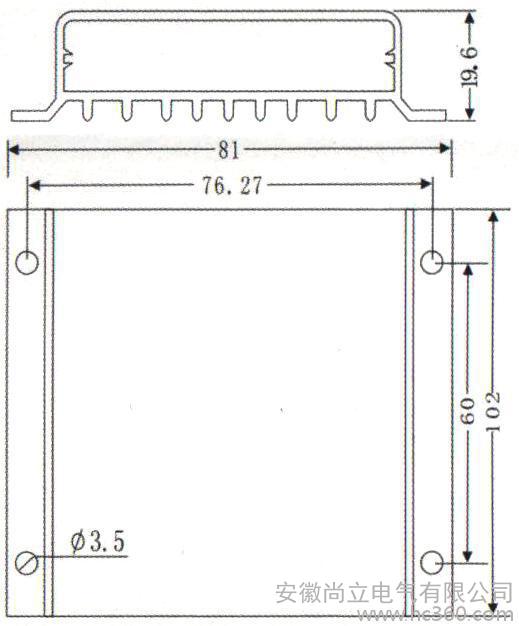

七、尺寸图

外形尺寸：102*81*19.6mm

安装尺寸：60*76.27mm

安装孔径：3.5mm

本公司承诺：本机免费保修一年，终身维护。超过保修期或运输，使用不当及人为造成的损坏，或自然灾害等不可抗拒力造成的损坏，均不在保修之列，如合同中有特殊说明的，以合同内容为准。
