小型太阳能电源控制器使用说明书

（本说明书适用于12V//24V/、5A-/10A/15A/20A控制器）

产品介绍：

本产品是新一代智能型太阳能充放电控制器，具有**稳定性和极高使用寿命、本系列12V/24V自动识别，具有自动检测蓄电池电压功能、PWM方式充电和全面的保护功能：过充、过放、过流、短路、接反等。

产品安装尺寸及接线：

1、安装环境：安装在干燥通风处。

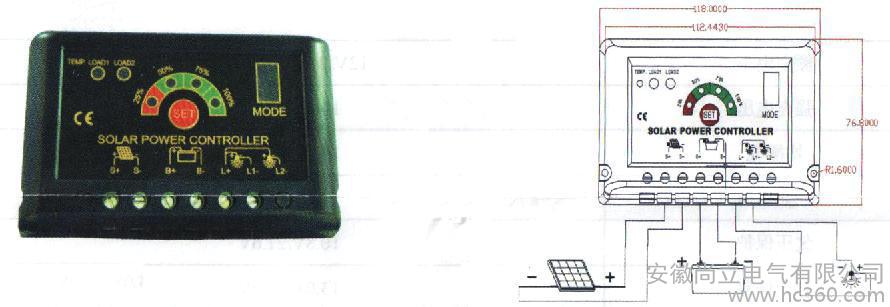

2、安装尺寸（如下图所示）注意事项：固定螺丝规格M3*10

3、接线方法（如图）

A、先接蓄电池（正极靠左）连接正确，数码管出现“1”或“2”字样（“1”代表进入12V,”2”代表进入24V系统），数秒后、LOAD灯亮、电量显示亮。（路灯型白天LOAD长灭、欠压、过压LOAD长灭）。否则检查线路。

B、再接电池板（正极靠左）连接正确，电量显示开始跑马，进入充电状态，否则检查线路。

C**后接负载（图中灯泡、正极靠左）连接正确，灯泡发光（路灯型白天长灭，欠压、国足亚长灭）。否则检查线路。

备注：以上ABC必须按顺序连接，否则会损坏控制器。

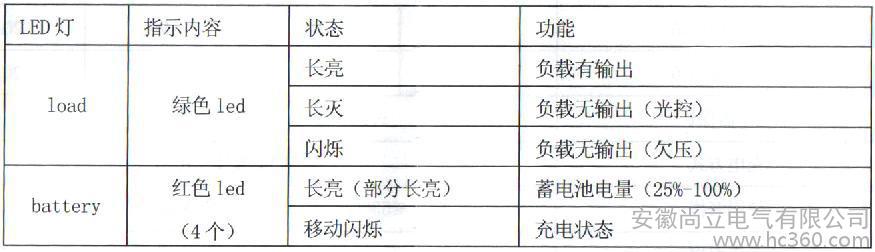

状态指示：

TEMP:代表温度传感器、根据不同温度自动调整各个电压点。

数码管显示及按键SET:

1、待数码管熄灭，按下按键，在5秒之内松开按键，显示“H”，进入**段设置，0到F分别代表0到15小时，每按一次数字增加1；设置完成等待3秒数码管自动显示“h”进入地一段时间的功率设置，0到A分别代表（0、10%、20%-—**）功率，每按一次数字增加1。

2、待数码管熄灭，按下按键，在5秒至10秒之内松开按键，显示“P”，进入第二阶段时间设置，0到F分别代表0到15小时，每按一次数字增加1；设置完成等待3秒数码管自动显示“u”进入地二段时间的功率设置，0到A分别代表（0、10%、20%-—**）功率，每按一次数字增加1。

3、待数码管熄灭，按下按键，在5秒至10秒之内松开按键，显示“L”，进入第三阶段时间设置，0到F分别代表0到15小时，每按一次数字增加1；设置完成等待3秒数码管自动显示“g”进入地段段时间的功率设置，0到A分别代表（0、10%、20%-—**）功率，每按一次数字增加1。

4、待数码管熄灭，按下按键，在15秒至20秒之内松开按键，显示“U”，进入模式设置，“1”代表用户模式，“2”代表路灯模式。

5、待数码管熄灭，按下按键，在20秒之内松开按键，控制器恢复出厂设置，数码管出现“Y”（控制器调节第二段、第三段、第四段等、必须每次等待数码管灭）

功能：

1、本控制器具有户用型和路灯型于一体的设计。

2、本控制器具有12V、24V自动识别的设计。

3、本控制器具有光控时控（路灯型）。

4、本控制器具有过充、过放、过流、短路、反接等保护措施。

5、本控制器具有掉电保护（即按键调节后，把控制器断电、也会保存上次调节的数据）。

6、具有强充、均衡充、浮充三段式PWM调节充电方式。

注意：如果24V蓄电池亏损厉害，电压不到17V，接上本控制器可能会识别为12V的系统。（如发现电池欠压，控制器依然输出正常，电池需要更换。）

安全建议：

1、本控制器具有反接保护，但仍严禁接反，接反对负载是有一定损伤。

2、接蓄电池发现控制器工作不正常或不工作，必须及时检查线路，不准许此时还去接电池板（电池板和蓄电池同时接反，会损坏控制器）。

3、蓄电池具有大量能量，任何时候都要避免蓄电池意外短路。

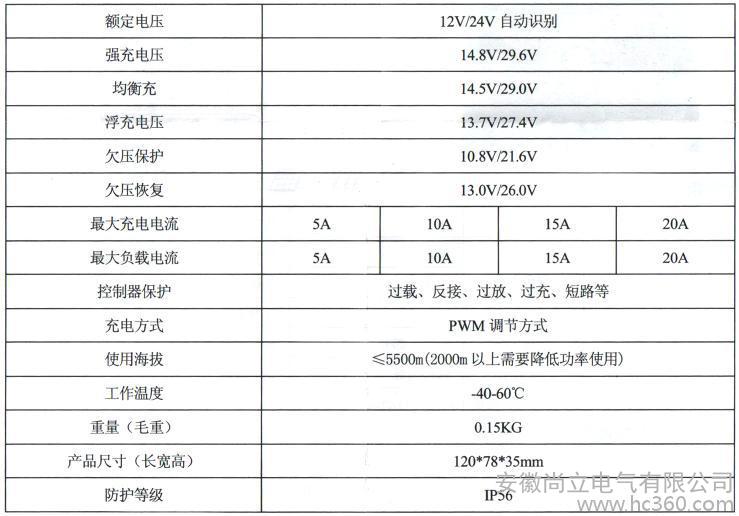

参数表：适用于12V/24V、5A/10A/15A/20A。

*以上为控制器基本参数（仅供参考）

声明：本公司保留产品变更权力，产品更新怒不另行通知！

质保承诺：本公司承诺，本机免费保修一年，终生维护。超过保修期或运输、使用不当及认为造成的损坏，或自然灾害等不可抗拒造成上的损坏，均不在保修之列。如合同中有特殊说明的，以合同内容为准。

咨询电话：0553-3906018
