一.产品特点
1.充电运算模式为MPPT，转换效率高达99%，可比使用传统的控制器节约30%-60%的太阳能发电板；
2.高效率MPPT运算方案，并采用TI28035芯片，使太阳能发电板利用率为99%；
3.智能设计，可在线升级，客户终生享受升级服务；
4.产品符合2002/95/EC环保要求，没有镉，氢化物和氟化物等；
5.采用的元器件均为品牌，耐高温不低于105摄氏度，理论设计寿命10年；
6.充电方式：三阶充（恒流，恒压，浮充）；
7.12V/24V/48V/96V系统自动识别，方便客户使用；
8.太阳能发电板输入的工作电压范围大，12V/24V/48V系统***大为DC150V，96V系统***大DC输入电压为300V；
9.客户可自行选择4大类常用电池（密封铅酸电瓶，排放式电瓶，胶体电瓶，镍镉电瓶）充电，并且可以自定义为其他种类的电池充电；
10.LCE和LED显示各种参数，如型号，PV输入电压，电池类型，电池电压，充电电流，充电功率，工作状态等，还可以为客户添加公司名称，网址等；
11.RS232通讯，可提供通讯协议，方便客户统一集成管理；
12.提供专业的11国语言上微机软件，显示了系统的整个工作状态和工作参数；
13.可扩展局域网远程控制；

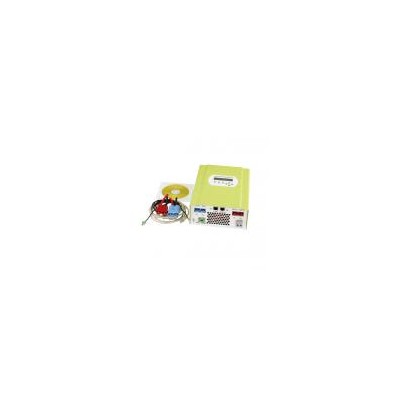

14.整机配套：整机+光盘（上微机软件）+通讯线+说明书+安德森端子；
15.产品通过CE,ROHS,FCC,PSE认证，可配合客户通过各项认证；
16.正常保修期二年，并且可提供3-10年延长保修服务；
二. 产品参数
MPPT控制器型号：I-P-Smart1 DC12V/24V/48V系统 | 60A |
|---|---|
| 充电模式 | MPPT自动***大功率电跟踪 |
| 充电方式 | 三阶充：恒流，恒压，浮充 |
| 系统类型 | DC12V/24V/48V/96V自动识别 |
| 12V系统识别电压 | DC9V-DC15V |
| 24V系统识别电压 | DC18V-DC30V |
| 48V系统识别电压 | DC36V-DC60V |
| 软启动时间 | 小于或等于10s |
| 动态响应恢复时间 | 500us |
| 整机效率 | 大于或等于96.5%； 小于或等于99.0%； |
| 光伏组件利用率 | 大于或等于99.0%； |
三.产品输入特性
MPPT控制器型号：I-P-Smart1 DC12V/24V/48V系统 | 60A |
|---|---|
| MPPT12V工作电压及范围 | DC18V-DC150V |
| MPPT24V工作电压及范围 | DC34V-DC150V |
| MPPT48V工作电压及范围 | DC65V-DC150V |
| 12V系统输入低压保护点 | DC16V |
| 24V系统输入低压保护点 | DC30V |
| 48V系统输入低压保护点 | DC60V |
| 12V系统输入低压恢复点 | DC22V |
| 24V系统输入低压恢复点 | DC34V |
| 48V系统输入低压恢复点 | DC65V |
| 12V/24V/48V***高极限输入电压 | DC160V |
| 12V/24V/48V输入过压保护点 | DC150V |
| 12V/24V/48V输入过压恢复点 | DC145V |
| 12V系统***大太阳能板输入功率 | 280W |
| 24V系统***大太阳能板输入功率 | 560W |
| 48V系统***大太阳能板输入功率 | 1120W |
四.产品输出特性
MPPT控制器型号：I-P-Smart1 DC12V/24V/48V系统 | 60A |
|---|---|
可选择的电池类型（默认为GEL胶体电池） 12V/24V/48V系统 | 密封铅酸电池，排放式电池，胶体电池，镍镉电池； （还可以自定义为其他种类的电池充电） |
| 恒压电压（12V/24V/48V系统） | 请参考电池类型的充电电压参数表 |
| 浮充电压（ 12V/24V/48V系统 ） | |
| 12V系统过充保护电压 | 14.6V |
| 24V系统过充保护电压 | 29.2V |
| 48V系统过充保护电压 | 58.4V |
| 输出额定电流（ 12V/24V/48V系统 ） | 40A |
| 限流保护（ 12V/24V/48V系统 ） | 44A |
| 温度系数（ 12V/24V/48V系统 ） | 正负0.02%每摄氏度 |
| 温度自动补偿（ 12V/24V/48V系统 ） | 14.2V-（***高温度-25度）*0.3 |
| 输出电压纹波峰-峰值（ 12V/24V/48V系统 ） | 200mv |
| 输出稳压精度（ 12V/24V/48V系统 ） | 小于或等于正负1.5% |
五.产品显示
MPPT控制器型号：I-P-Smart1 DC12V/24V/48V系统 | 60A |
|---|---|
| LCD显示 | 输入，输出参数及输出总功率等 （详见LCD显示说明） |
| LED显示 | 三个指示灯：故障指示灯，充电指示灯，电源指示灯 （详见LED显示说明） |
| PC上微机（通信端口） | RS232（配套）或局域网（可选） |
六.保护功能
MPPT控制器型号：I-P-Smart1 DC12V/24V/48V系统 | 60A |
|---|---|
| 输入低压保护 | 参见输入特性 |
| 输入高压保护 | 参见输入特性 |
| 输入极性反接保护 | 有 |
| 输出过压保护 | 参见输出特性 |
| 输出极性反接保护 | 有 |
| 短路保护 | 可长期短路，短路故障消除后可自恢复 |
| 温度保护 | 95摄氏度 |
| 温升保护 | 85摄氏度以上，减少功率输出，每度减少3A |
七.其他参数
MPPT控制器型号：I-P-Smart1 DC12V/24V/48V系统 | 60A |
|---|---|
| 音响噪声 | 小于或等于40DB |
| 散热方式 | 强迫风冷，风扇转速由温度调节，内部温度较低时，风扇缓慢运转或停止；控制器停止工作时，风扇停止运转 |
| 元器件 | 进口材料，符合欧盟标准，所有温度选择的电解电容额定温度都不低于105摄氏度 |
| 气味 | 不产生异味或有害健康的气味 |
| 环保要求 | 满足2002/95/EC; 没有镉，氢化物和氟化物 |
八.产品属性
MPPT控制器型号：I-P-Smart1 DC12V/24V/48V系统 | 60A |
|---|---|
| 尺寸DxWxH(mm) | 270*185*90 |
| 包装尺寸 | 330*245*150 |
| 净重（kg) | 3 |
| 毛重（kg) | 3.6 |
| 颜色 | 蓝色/绿色（可选） |
| 安全等级 | CE,PSE,FCC,EMC |
| 电磁兼容性 | EN61000 |
| 机械防护类型 | IP21 |
九.环境要求
MPPT控制器型号：I-P-Smart1 DC12V/24V/48V系统 | 60A |
|---|---|
| 湿度 | 0-90%RH(不会结露） |
| 海拔高度 | 0-3000m |
| 环境温度 | -20度—+40度 |
| 储存温度 | -40度—+75度 |
| 大气气压 | 70-106kPa |
十.备注
以上为产品的标准参数，如有改动恕不通知。
