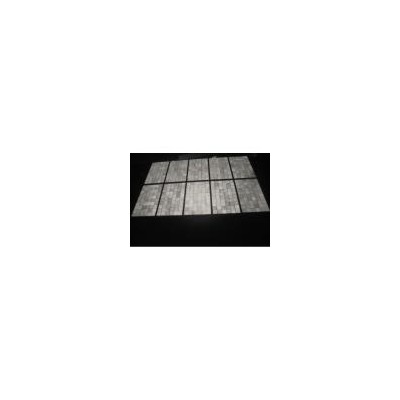

12块组件同步测试

组串式EL检测

视频扫描式检测

室外组件检测

室内组件检测

灯光/夜光下组件检测

白天组件检测

晶硅组件检测

薄膜组件检测

CIGS组件测试

HIT组件检测

曲面组件检测

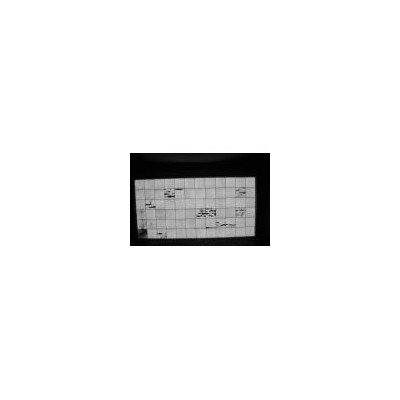

隐裂缺陷测试

可切换10A高电流隐裂进行测试

衰减混档测试

可切换1A低电流隐裂衰减进行测试

PID衰减测试

可在0.1A供电电流下进行成像

序号

名称

数量

Z210

台

1

红外探测器

3000万像素

2

红外镜头

D21M

1

3

视频扫描镜头

-

1

4

WIFI模块

5G WIFI

1

5

数据线

3米

1

6

检测控制

无线

1

7

相机电池

专用锂电

6

8

拓容电池匣

-

1

9

相机存储卡

32G,48MB/S

2

10

平板电脑

Ipad 新款9.7英寸

1

11

检测支架

3米

1

12

检测云台

720°云台

1

13

EL云台

摇臂云台

1

14

角度定位

全景仪

1

15

移动电源

30AH移动电源

1

16

电源适配器

30AH专用

1

17

恒流电源

0~1000V国产电源

（AC220输入）

1

18

EL上电线

5米

1

19

白天检测模块

-

1

20

APP软件

5G EL专用检测软件

1

21

PC分析软件

PC专业EL检测软件

1

22

仪器拉杆箱

仪器防爆拉杆箱

1

23

U盘，充电器

专用

1

名称

参数

检测对象

单晶组件

多晶组件

双玻组件

CIGS薄膜组件

检测范围

隐裂

断栅

碎片

破片

烧结网纹

工艺污染

黑芯

黑边

虚焊

边缘过刻

衰减

混档

低效率片

PID

热斑衰减

崩边缺角.等

光

学

检

测

模

块

分辨率

3000万像素  丨 工业级红外光学探测器

高波红外芯片

工业级高波红外芯片

可实现组串式多组件及单组件弱光EL检测

可实现0.1A弱光EL成像检测

滤波片

工业级 红外解析系统可实现1A低电流下的高清隐裂成像

对焦方式

· A9全时暗光自动对焦，无需辅助对焦照明与视频定位，斜面组件也可即移即测；成像画质全面均匀高清，无局部虚点雾化

· 95点平面对焦系统，具备更高的暗光与斜面对焦能力

· 红外感应解析系统，可免对焦高速成像

数据存储

LAIX9C续传模块，主机检测图片可自动转移至U盘或移动硬盘内

检测速度

0.01~60s（可调节），可实现1s高清EL隐裂成像

检测范围

0~6000mm*4000mm范围可高清自动对焦EL隐裂成像

检测时效

3 min/1组串（实测）

检测精度

0.1 mm/pixel

红外镜头

· 500万红外分辨率

· 内置全自动对焦 Multi-CAM 3500 II 自动对焦传感器模块

· 可实现0.5mm以上精度要求测试

无线模块

· 5G高频WIFI ，200米无线传输范围；美国进口芯片高速传输抗电磁干扰，配备专属EL检测专业版APP软件

· 传输速度≤5s （无压缩原图传输）

· WIFI具备双通道传输信号，可双ipad同步协同操作，同步操作查看检测结果，极大提升检测效率

· WIFI模块具备可U盘连接自动复制检测图片的移动存储功能

· 续航时间＞6小时

备用WIFI

· 2.4G通用WIFI，10米传输，速度5~10s（压缩图）

主机屏

123万像素液晶屏

同步检测

可支持一次性检测12块组件的同步高清EL成像检测；

可支持一次性检测25块组件的失配衰减检测成像

检测方式

移动端：平板 / 手机 （wifi无线操作）

电脑端：扫码检测（条码录入及统计修正分选）

仪器端：手持式检测（视频）

光学屏蔽

光线：灯光/月光/星光/凌晨傍晚低辐照度太阳光对测试无影响

时间：400辐照度以上防红外模块，400辐照度以下可直接测试

测试参数

高电流隐裂测试/弱电流衰减测试 可切换测试

4K EL视频系统模块

A9红外感光芯片搭载A9S红外感光镜头实现EL视频检测能力

电池片内部缺陷视频扫描功能，组件内部缺陷4K视频扫描功能

操作平台

IPAD  9.7英寸 32G （Apple 中国官方）

拓容模块

可给红外相机拓展安装2块锂电池，增加双倍续航时间

电源模块

直流式移动电源

锂电池 30AH

供电模式：高性能离锂电池（美国）

上电组件功率：0~1000W（可同步上电4块组件）

输出模式：DC直流输出

储能上电：≥1300块组件（270W组件实测通电5小时）

上电方式：M4插口

操控方式：红外无线遥控操作输出控制

主板屏显：电量 LED数显

单体重量：10kg

安全

恒流控制模块，保障不会随着电量降低而衰减上电电流

保障

短路保护，逆电流保护，漏电保护，绝缘保护

多项EL专用电源安全保护配置

尺寸

直流式移动电源：长220*高180*宽400mm 重量：10kg

组串式电源（进口选配）

组串式电源

高性能组串式稳压电源（进口配置）

输出电压：0~1000V （可调）、精度±1‰

输出电流：0~12A (可调)、精度±1%

功率：10kw

稳定度：±0.05%

上升时间：100ms（满量程的5~95%）

动态效应：反应速度1ms，波动±0.75%

OVP调节精度：±1%额定值

远程感测补偿电压：12V

输入电压：342-440VAC（380/400VAC）

输入频率：50/60HZ

输入功率因数：＞0.75

满载效率：85%

程控：可编程,多种通讯接口选择（I/O模拟量、 Lan、 RS232、 USB、GPIB）

EL特性

1、可同步完/1~25块组件供电接入 （300w为例）

2、可在汇流箱、逆变器、组串处接入供电

3、恒变装置可确保每块组件的平均参数

4、控温参数 程控控温可确保内部温度控温45℃以下

5、全进口部件，便携易携带

安全

恒温控制系统

1ms快速负载响应，波动±0.75%

程控控制系统

大功率静电防护/逆电流防护/短路保护/过载保护/电路分流分压保护/

尺寸

电源：W580*D440*H160 （mm）   重量： 24.6kg

定位系统模块

支架模块

规格：碳纤维材质

尺寸：2米+5米

型号：三脚可伸缩支架

云台：720°手动云台（常规）

云台：摇臂云台（EL专用）

适用地形：全地形通用，安装前与支架上组件通用

标配支架

规格：碳纤维材质

尺寸：2米

型号：三脚可伸缩支架

云台：720°手动云台（常规）

适用地形：全地形通用，安装前与支架上组件通用

组串支架

规格：铝合金

尺寸：5米

型号：压力式伸缩支架

云台：T式云台（专用于近距离组串式检测及大棚检测）

全景仪

功能

LaiLx定位装置，可提高5倍以上检测效率

可快速定位单组件或多组件检测支架位置，从而避免常规的（测距仪，水平仪，红外灯取景）盲移盲测，速度更快更，实现即移即测的快速检测水准

定位

可定位1~22块组件的同步检测，定位时间 0秒

测距

可显示仪器与组件之间的距离从而测算是否满画质检测显示，而无需通过取景或视频来测看，速度更快

校准

仪器可发出十字校准光线，实现多组件检测的中心点快速校准定位，并可校准探测性角度，覆盖距离0~20m

续航

单次充满电可续航240小时

波段

1500nm，可常开，对EL检测无任何影响

装置

探测头、LED定位显示器、续航电池、三脚架装置滑块

白天检测模块

防红外暗室

防红外模块：红外线屏蔽

抗风模块  ：5~7级有效防风

适用环境  ：白天太阳光下光伏板EL内部缺陷检测

软件

APP专业EL检测软件

·  自主研发 美国进口高频 5G WIF通信传输模块专属APP

通信端口：5Gwifi信号

传输距离：200m操控检测传输

图传速度：2~5秒

抗电磁干扰：可有效抵抗多WIFI环境与大型光伏电站电磁干扰

图传COPY端口：移动硬盘插入系统自动copy入检测数据

APP可搭载系统：Imac /Android/IOS/windows（手机/平板/电脑）

APP传输解码率：ipad原图传输并显示

·  图片分析功能：

图片放大查看功能

多张图片同屏比对功能

EL图片缺陷标记帅选功能

EL图原图解码显示功能

·  图片处理功能：

EL图片检测后自动保存至ipad内

EL图片检测后选择性手动保存至ipad内

EL图片分享上传至云端功能

查看检测主机内所有EL图片功能

·  APP数据控制功能：

软件内可调节EL主机模块核心功能包括（光圈/快门时间/ISO/测光/曝光补偿/白平衡等参数）

软件内可控制主机进行定时性或者间断性自动检测功能（0~60秒可调）

PC专业EL检测软件

·  自主研发 PC扫码软件（可自动录入组件条码对应图片）

·  工业级无线扫码器

·  1~3秒传输速度

功能：

 自动扫码录入，检测图片自动保存名称为条码

 可按照检测日期以及缺陷类型自动分类对应文件，及自动生成当日文件夹，缺陷类型名称可自由更改

 具备缺陷统计功能

 具备软件内自动截图功能

 具备软件内修正图片质量功能

 具备软件内可修改相机核心可调参数功能

 具备水印、日期录入功能

配件

2张32G存储卡 80MB/S；4块 相机锂电池

尺寸

主机：长320*宽400*高210mm

电源：长540*宽540*高240mm

重量

主机： 3.5KG 支架 3.3KG 电源 8.8 KG

携带

主机：相机背包 / 电源：拉杆箱 / 支架：挎包

适用环境

沙漠，高原，屋顶，丘陵，山坡，厂房，屋顶，雪地，大棚，农光互补，鱼光互补，风光互补，等各种环境

选配部件

配置

规格

优势

镜头

A9S红外镜头

可通过视频扫描电池组件内部缺陷

储备电源

（可航空携带）

恒流源1

电压：0~60V 、 电流：0~10A 、功率：600W

恒流源2

电压：0~100V、 电流：0~10A 、功率：1KW

恒流源3

电压：0~1000V、电流：0~12A 、功率：10KW

直流稳压式移动电源

锂电池 20AH（50HZ）、供电模式：高性能锂电池（美国）

输出模式：AC /DC 一键切换

输出功率：600w    输出操作：直流调节输出

电压：0~60V （可调）、电流：0~10A (可调)、精度±1%

输入模式：内部锂电充电输入，外部AC220外接输入

EL定制：开关输出2s缓慢变化（预防击穿组件）

优势：移动电源+稳压电源 双用一体式电源

重量：8kg

无人机模块

大疆无人机集成

电动云台

720°无线遥控电动云台，内部锂电储存

超广角镜头

可实现距离25米以上距离的组件检测

定制型支架

针对特定电站或环境进行定制型支架系统
