| 重量 | 500 |
|---|---|
| 防护等级 | 高 |
| 连接方式 | 线 |
| 材质 | 全铝 |
| 类型 | 照明电源 |
| 品牌 | 陈工电子 |
| 型号 | 5-100W |
| 加工定制 | 是 |

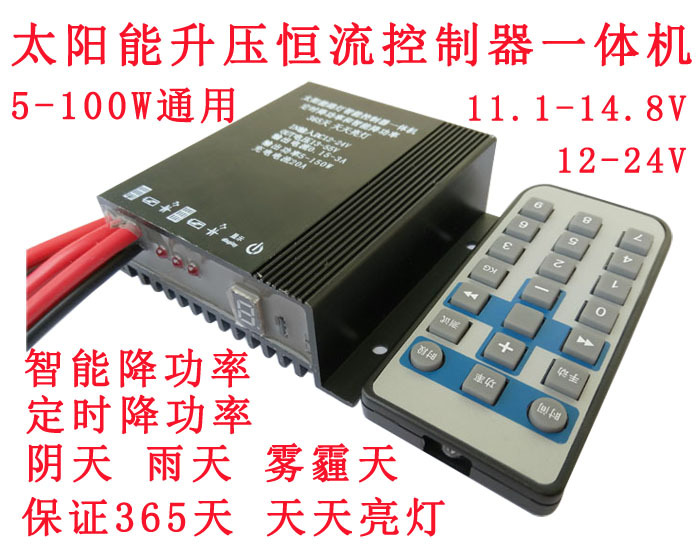

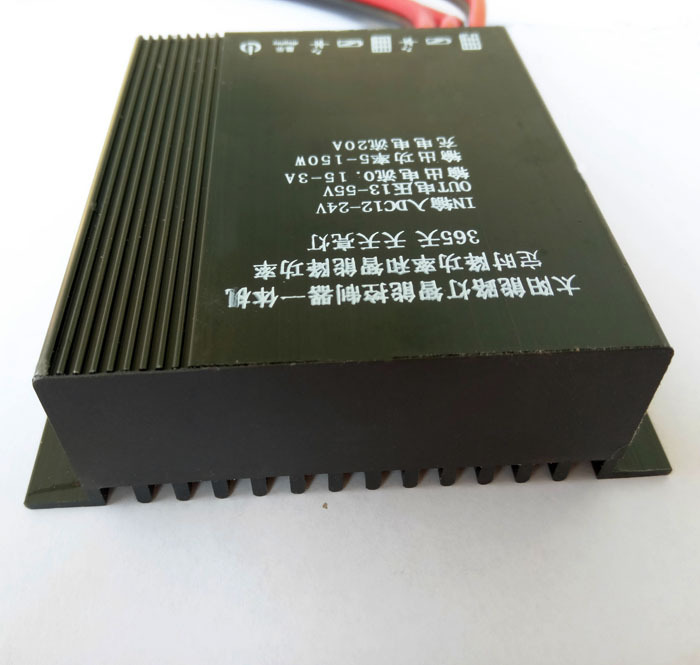

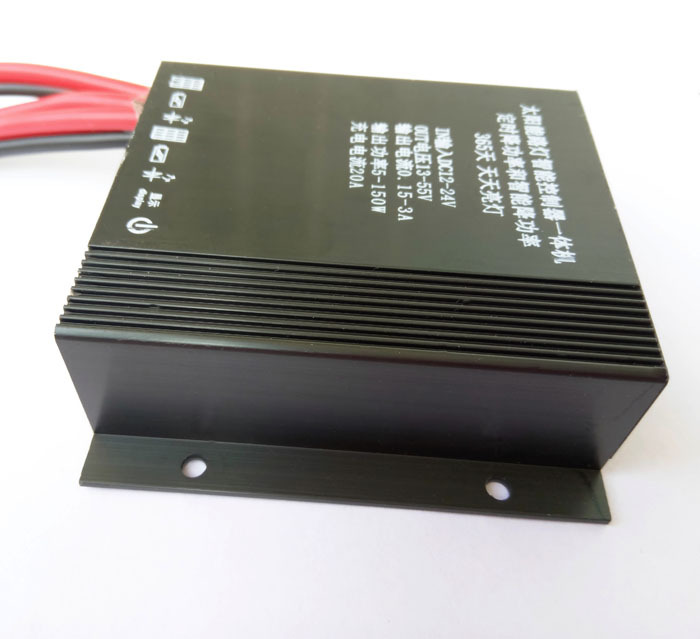

一、主要特点
1具有定时半功率和智能降功率两大功能，轻松实现365天，天天亮灯
5-100W通用,通用所有路灯头
2.全部采用工业级器件，能在寒冷、高温、潮湿环境正常运行
3五种负载工作模式：纯光控、光控+定时、电源加时控、电源。调试模式
4.输出直接驱动LED，电压智能控制，电流用户选择。智能半功率，方便不同灯具使用
5智能充电，电池1%——98%使用直充充电，98%——100%智能控制半充，增强电池寿命
6充电双MOS串联式控制，使充电效率比二极管提高3%-8%，用电时间大大增加

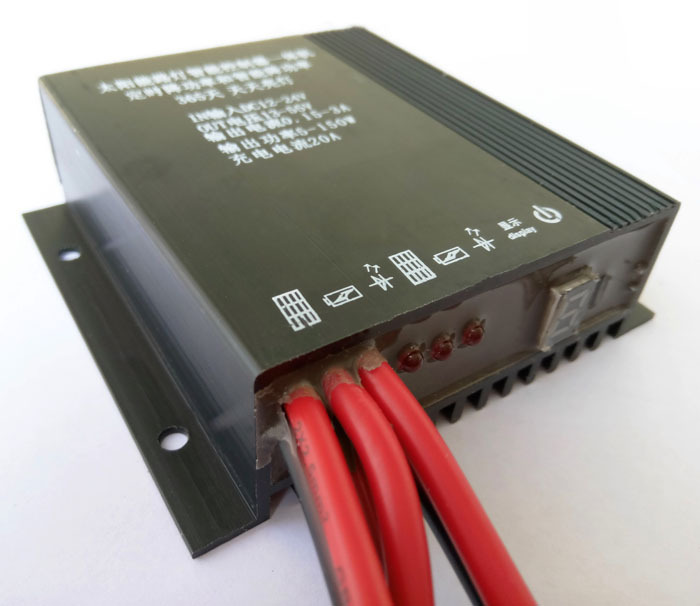

7.系统指示太阳能电池、蓄电池和负载的状态，让用户实时了解系统运行状态，
8.具有过充、过放保护，短路，反接，及TVS防雷保护，提高系统的可靠性、耐用性。
9.使用了数码显示及设置，采用数字式电流调节，一键式即可完成所有设置，使用方便直观。
按装步骤 电池于控制器线，要短而粗 100CM 内 2.5平方 剥开5MM

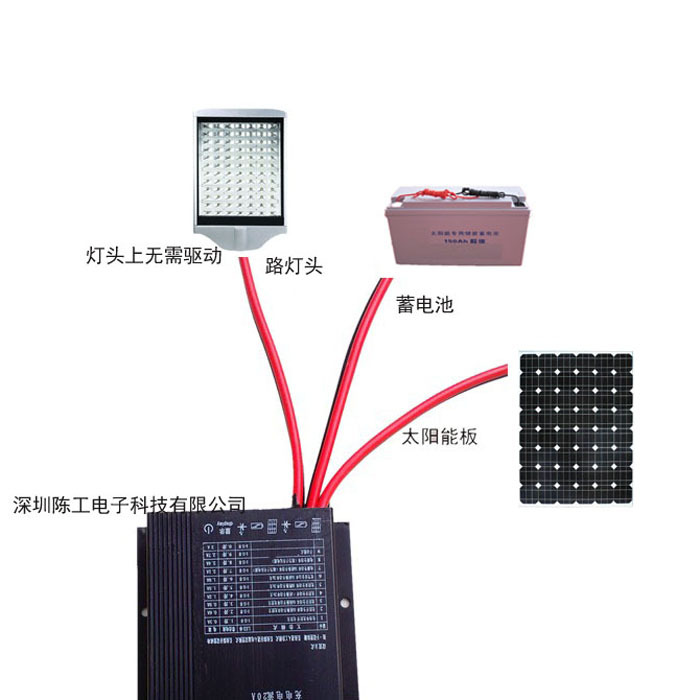

先将控制器连接LED—连接电池—设定工作模式和电流—连接太阳能电池板
二、设置方式
先将控制器连接LED—连接电池—设定工作模式和电流—连接太阳能电池板
设置3步骤
| 时间 | 功率 | 时段 | |||
| 显示 | 亮灯时间 | 显示 | 输出功率 | 显示 | 亮灯时段 |
| 1 | 1小时 | 1 | 10W 0.3A | 1 | 1个时段 |
| 2 | 2小时 | 2 | 20W 0.6A | 2 | 2个时段 |
| 3 | 3小时 | 3 | 30W 0.9A | 3 | 3个时段 |
| 4 | 4小时 | 4 | 40W 1.2A | 4 | 4个时段 |
| 5 | 5小时 | 5 | 50W 1.5A | 5 | 5个时段 |
| 6 | 6小时 | 6 | 60W 1.8A |
|
|
| 7 | 7小时 | 7 | 70W 2.1A |
|
|
| 8 | 8小时 | 8 | 80W 2.4A |
|
|
| 9 | 9小时 | 9 | 90W 2.7A |
|
|
| a | 10小时 | 0 | 100W 3A |
|
|
| b | 11小时 |
|
|
|
|
| c | 12小时 |
|
|
|
|
| d | 13小时 |
|
|
|
|
| e | 14小时 |
|
|
|
|
| f | 15小时 |
|
|
|
|
三、工作状态指示
1太阳能板指示：快闪快充，慢闪慢充
2蓄电池指示：常亮满电，慢闪欠电，快闪缺电
3负载指示：常亮正常，慢闪负载故障
4数码管显示 正常数字为工作模式，数字带点为电流模式
四、模式介绍
纯光控：光强降至启动点延时3分钟确认启动信号后，负载开始工作,有阳光时,光强升到启动点，确认信号后关闭输出负载
光控+时控：启动过程与纯光控相同，当负载工作到设定时间就关闭负载，
半功率模式 按工作模式时间。将输出功率减半
智能降功率 检测到电池电量不足自动降功率输出
手动模式：用于用户测试输出全功率和半功率，按一次全功率负载，再按输出半功率，第三次按键关闭负载。
电源模式 相当于升压电源
警告！打开负载前！请务必确认LED电流大小，设置参数错误造成损坏，本公司恕不负责
五、故障处理
1蓄电池指示灯，不亮，蓄电池供电故障，请检查蓄电池连接是否正确
2负载指示 ， 灯闪，输出短路或开路，检查后长按3秒即可
3太阳能 指示， 不亮，请检查光电池电源两端连线是否正确，接触是否可靠
4负载亮3-5秒停止工作 请检查输入功率是否充足
六、电器参数
| 系统电压 | 12V 24V | 欠压电压 | 12.V/24V | 输出电流 | 0.3-3A |
| 充电电流 | 20A | 过放电压 | 11V/22V | 输出电压 | 15-48V |
| 充电压降 | 不大于0.2V | 控制方式 | PWM | 恒流精度 | 3% |
| 超压保护 | 18V;×2/36V | 工作温度 | －40-+80℃ | 效率 | 92%-95% |
| 直充充电 | 14V2/28V | 输出12V120W24V120W | 额定电流 | 20A | |
