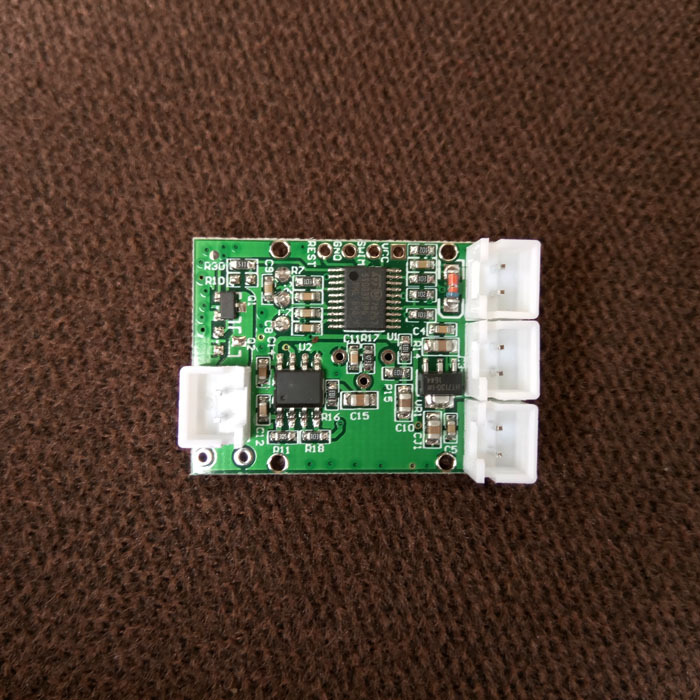

3.7-7.4V裸板22元(默认规格)

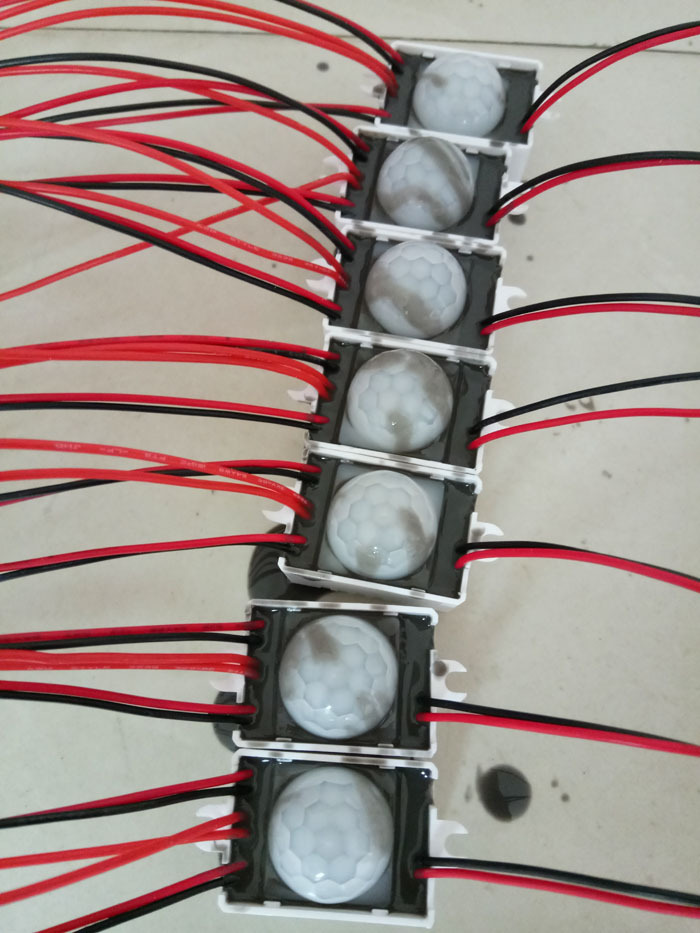

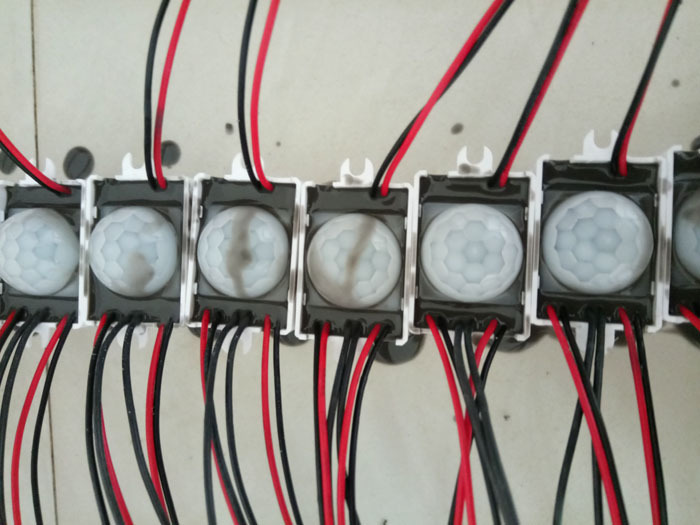

3.7-7.4V防水26元

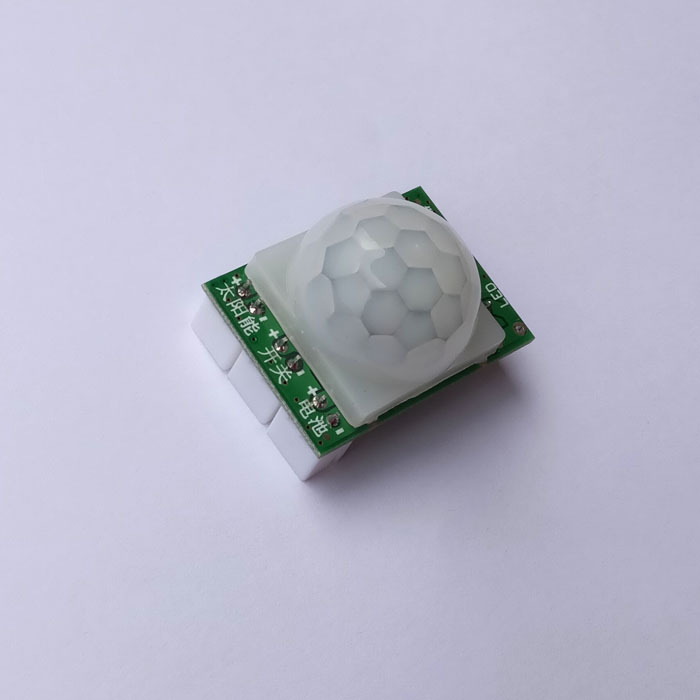

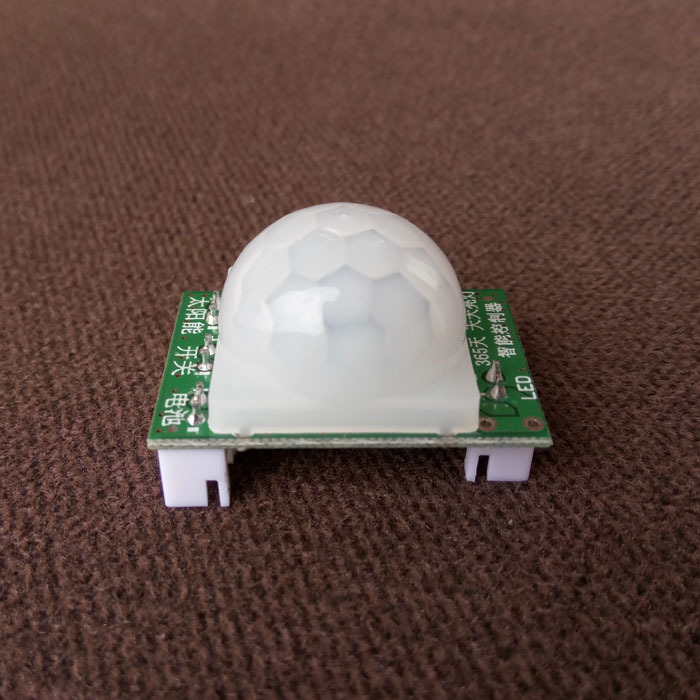

3.7-7.4V裸板带人感26元

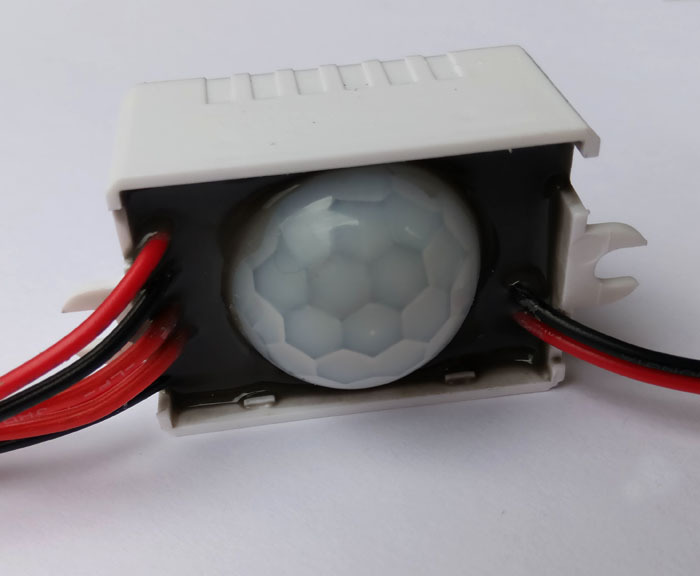

3.7-7.4V防水带人感29元

请把需要的规格告诉客服,联系客服修改价格

陈工电子降压智能控制器驱动器使用说明书

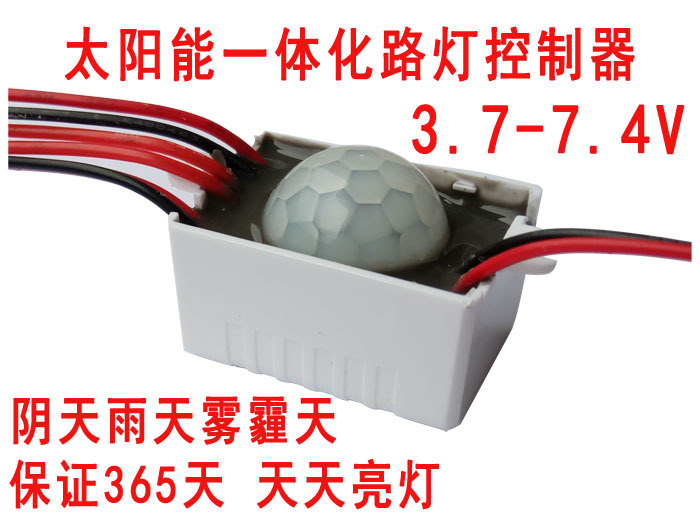

本产品主要用于一体化太阳能路灯，庭院灯，路灯，太阳能灯具，

有人体感应，有人**15秒没人10%根据电池电量放电，365天亮灯

使用本产品锂电池必须加上保护板,否则后果自负

一主要特点

1具有定时半功率和智能降功率两大功能，轻松实现365天，天天亮灯

2.全部采用工业级器件，能在寒冷、高温、潮湿环境正常运行

3五种负载工作模式：纯光控、光控+定时、电源加时控、电源。调试模式

4.输出直接驱动LED，电压智能控制，电流用户选择。智能半功率，方便不同灯具使用

5智能充电，电池1%——98%使用直充充电，98%——**智能控制半充，增强电池寿命

6.系统指示太阳能电池、蓄电池和负载的状态，让用户实时了解系统运行状态，

7.具有过充、过放保护，短路，反接，及TVS防雷保护，提高系统的可靠性、耐用性。

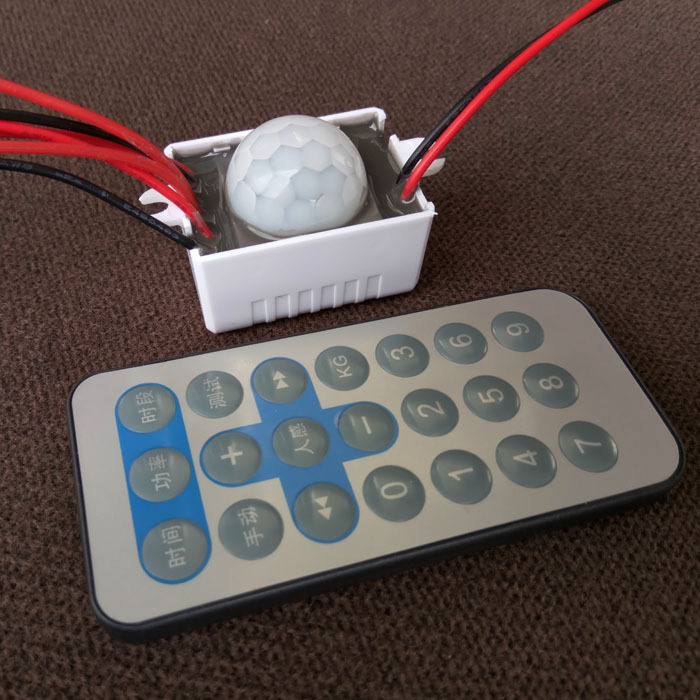

8.使用了红外遥控设置控制器时间功率时段使用方便直观。

按装步骤

   先将控制器连接LED—连接电池—设定工作模式和电流—连接太阳能电池板

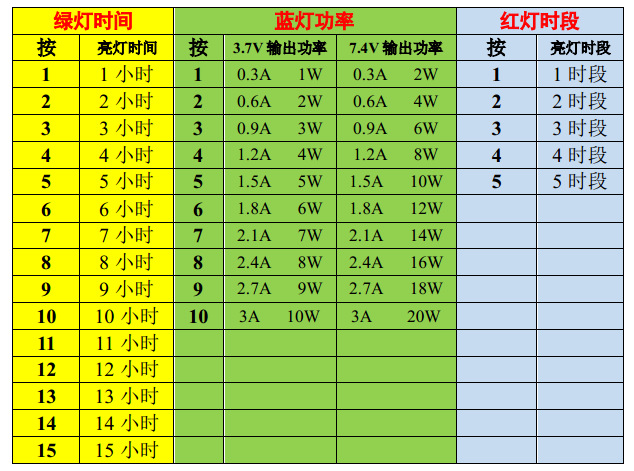

设置3步骤

工作状态指示

1太阳能板指示：常亮快充，不亮不充

2蓄电池指示：常亮满电，慢闪欠电，快闪缺电

3负载指示：常亮正常，慢闪负载故障

模式介绍

纯光控：光强降至启动点延时15秒确认启动信号后，负载开始工作,有阳光时,光强升到启动点，确认信号后关闭输出负载

光控+时控：启动过程与纯光控相同，当负载工作到设定时间**关闭负载，

半功率模式 按工作模式时间。将输出功率减半

智能降功率 检测到电池电量不足自动降功率输出

手动模式：用于用户测试输出全功率和半功率，按一次全功率负载，再按输出半功率，第三次按键关闭负载。

警告！打开负载前！请务必确认LED电流大小，设置参数错误造成损坏，本公司恕不负责

故障处理

   1蓄电池指示灯，不亮，蓄电池供电故障，请检查蓄电池连接是否正确

   2负载指示， 灯闪，输出短路或开路

   3太阳能指示，不亮，请检查光电池电源两端连线是否正确，接触是否可靠

   4负载亮3-5秒停止工作 请检查输入功率是否充足
