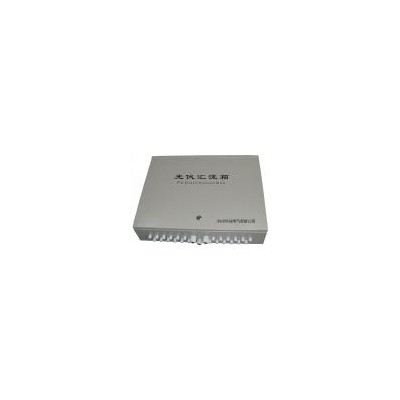

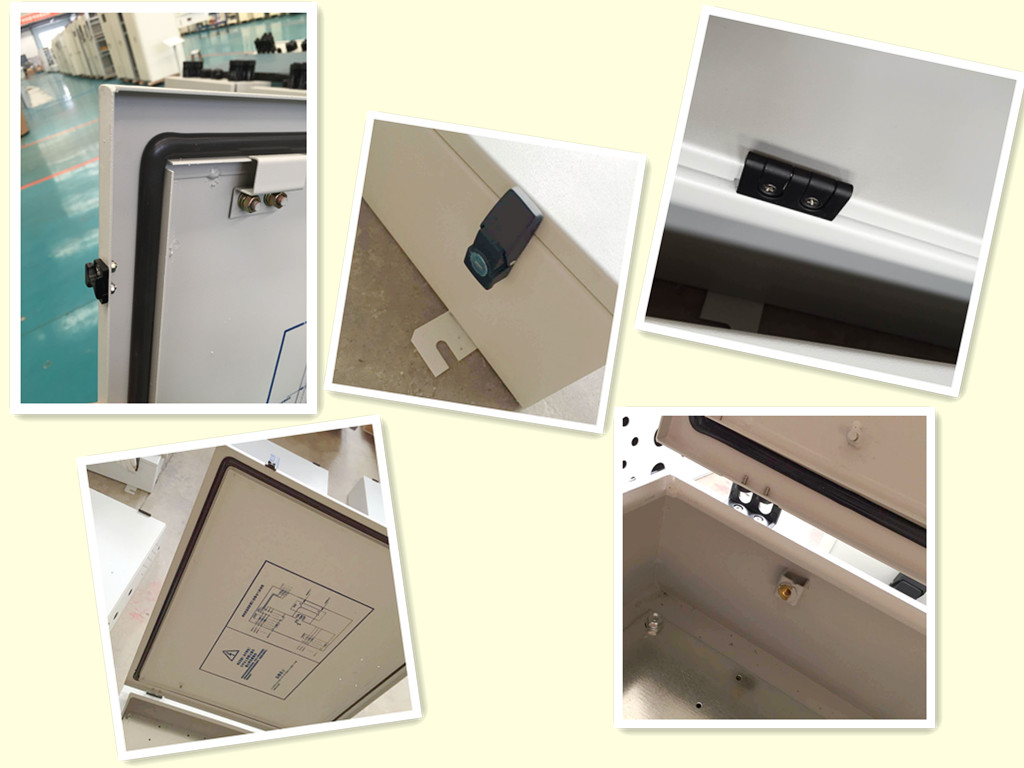

产品介绍

    在太阳能光伏发电系统中会使用到汇流箱，又名太阳能汇流配电箱，太阳能光伏汇流配电箱，光伏阵列防雷汇流配电箱，太阳能发电汇流配电箱，光伏发电汇流配电箱，光伏防雷汇流配电箱。

    在太阳能光伏发电系统中，为了减少太阳能光伏电池阵列与逆变器之间的连线使用到汇流配电箱。结合多年防雷系统设计经验，研制出了多种开号汇流箱。用户可以将一定数量、规格相同的光伏电池串联起来，组成一个个光伏阵列，然后再将若干个光伏阵列并联接入光伏汇流防雷箱，在光伏防雷汇流箱内汇流后，通过控制器，直流配电柜，光伏逆变器，交流配电柜，配套使用从而构成完整的光伏发电系统，实现与市电并网。为了提高系统的可靠性和实用性，在光伏防雷汇流箱里配置了光伏专用直流防雷模块、直流熔断器和断路器等，方便用户及时准确的掌握光伏电池的工作情况，保证太阳能光伏发电系统发挥***大功效。

技术参数

技术参数

输入范围   DC 0~±12A

反应时间   1s

测量精度   光伏电池测量0.5级、外部模拟量0.2级

温度系数   300ppm/℃

RS485通讯  RS485/ModBus-RTU协议，4800/9600/19200/38400bps

           附加功能

继电器输出 2组常开5A/AC250V（5A/DC 30V）

开关量输入 3组外部状态输入（光耦或无源接点方式）

模拟量输入 PT100、DC 0(4)~20mA、DC 0~10V

           通用技术参数

温度/湿度  工作温度:-25~+60℃，湿度95%，无凝露、无腐蚀性气体场所

海拔       ≤2000m

绝缘电阻   ≥100MΩ

工频耐压   电源//光伏输入//继电器输出//通讯//光电池电压输入--AC 2.5kV/1min（注）

           传感器输入+开关量输入//通讯--DC1kV/1min

           注：当选择DC24V电源供电时，开关量输入供电将直接使用外部DC24V供电

辅助电源   AC85V～265V或DC300～880V 或DC24V(±10%)

光伏汇流箱设计安装注意事项

光伏汇流箱设计的一般正常使用环境条件为：

a） 使用环境温度：-25℃～+55℃（无阳光直射）；相对湿度≤95%，无凝露；

b） 符合GB 7251.1中6.1.2.3 中污染等级≤3 的规定；

c） 海拔高度≤2000m；

d） 无剧烈震动冲击, 垂直倾斜度≤5º；

e） 空气中应不含有腐蚀性及爆炸性微粒和气体。

白天安装光伏组件时，应用不透光的材料遮住光伏组件，否则在太阳光下，光伏组件会产生很高的电压，可能导致电击危险。

保险丝承受来自逆变器和光伏阵列的高压。严禁在工作时触碰保险丝。检查和更换保险丝前必须将直流断路器断开，但注意此时直流断路器的所有端子仍会有高压，必须更换与原型号相同等级的熔丝。
