| 产地 | 浙江 |
|---|---|
| 产品重量 | 30 |
| 防护等级 | IP65 |
| 功能 | 汇流,防雷 |
| 规格 | 16路 |
| 认证 | 金太阳 |
| 箱体材质 | 不锈钢 |
| 最高电压 | 380V |
| 品牌 | 科宇电器 |
| 型号 | KYV-CD16 |
| 加工定制 | 是 |
| 外形尺寸（长x宽x高） | 80*19.5*50 |
| 输入组串数量 | 16路 |
分布式发电站用光伏汇流箱
1 用途

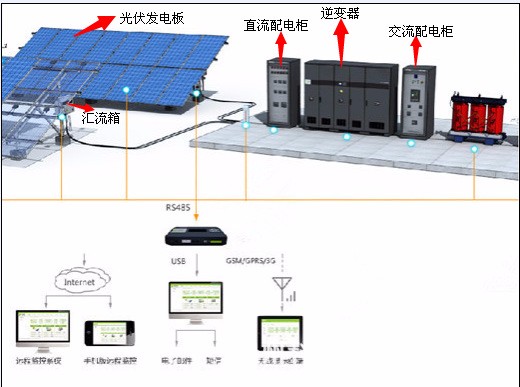

汇流箱是指用户可以将一定数量、规格相同的光伏电池串联起来，组成一个个光伏串列，然后再将若干个光伏串列并联接入光伏汇流箱，在光伏汇流箱内汇流后，通过控制器，直流配电柜，光伏逆变器，交流配电柜，配套使用从而构成完整的光伏发电系统，实现与市电并网。
2 产品型号及其含义
K Y V - CD / □
极数
行业型号
光伏汇流箱
企业代号
3 符合标准
CGC/GF002：2010 《光伏汇流箱技术规范》见附表（技术参数表）
4 产品分类
按回路分为2、4、6、8、9、10、12、14、16、24、32
5 正常使用条件
5.1 产品应放置在空气流通，月平均相对湿度不大于95%（在20±5℃时），空气温度不高于+40℃与不低于-25℃的环境中，尽量避免阳光直射。
5.2 污染等级为3级。
6 汇流箱安装
1.汇流箱外观
图1是KYV-CD16系列智能光伏防雷汇流箱外观图；汇流箱采用封闭式设计，具有防水、防尘、箱体散热，适合室内外安装使用。
图1: KYV-CD16系列智能光伏防雷汇流箱图
2. 汇流箱固定
汇流箱需要安装固定在室内或室外合适场所，可由箱体两边的4个螺钉固定孔固定，如图2所示。
图2：汇流箱安装螺孔图
3. 汇流箱开箱
汇流箱面盖可以由箱体左边的锁扣打开。方法是插入开箱钥匙并向右转动90度，打开锁扣即可开箱。
4. 汇流箱接线孔
汇流箱接线孔位于底盖，导线可以由箱体底部的接线孔插入汇流箱内部，并由紧固螺帽锁紧。方法是松开紧固螺帽，插入导线并连接好内部，再紧固螺帽锁紧，如图4所示。
检测单元技术参数
| 输入 | |
| PV电池串输入 | ≤16路，0～20Adc，精度 0.5% |
| 模拟量输入 | 3路，4～20mA / 0～5V, 精度 0.5% |
| 状态量输入 | 2路DI量，无源，2500V 光电隔离 |
| 接口 | |
| 通信接口 | 1*RS485，2500V 光电隔离 |
| 选配? | |
| 通信口防雷击 | 4KV（10/700us）（GB9043-1999），防雷保护 |
| 数码管显示 | 精确到0.01，误差≤5‰ |
| 工作环境 | |
| 工作电源 | 85～264Vac |
| 18～36Vdc | |
| 功耗 | ≤8W |
| 工作温度 | -35°C ～ +75°C (-31°F ～ +158°F) |
| 储存温度 | -40°C ～ +85°C (-40°F ～ +185°F) |
| 相对湿度 | 5～95% 无凝结 |
| 电磁兼容（EMC） | |
| 静电放电 | GB/T 17626-4-2 3级 |
| 快速瞬变 | GB/T 17626-4-4 3级（需配通讯口防雷器） |
| 冲击涌流 | GB/T 17626-4-5 3级（需配通讯口防雷器） |
| 工频磁场 | GB/T 17626-4-8 4级 |
1. 按键操作说明
通电后，该设备液晶显示屏上会显示以下信息：
第一页：数据监视
按左右翻页键，显示01到19路信息，其中
00～15为霍尔元件1～16
16为汇流母线电压
17～18路为直流输入
19为总功率
第二页：参数设置
按Enter进行参数设置
在修改参数前，必须通过密码校验，密码固定为“111”。
修改参数步骤分如下：
1）按Enter键，进入参数修改状态。
2） 操作左右或上下键修改参数值。
3） 按Enter键，确认修改值。
4） 选择“SAvE”项，按Enter键，保存设置，设置生效。
PASS：默认值为000，输入密码111进入，操作步骤为：按Enter键，显示000，依次按Enter，左右，上下键，修改为001，重复操作左右，上下键，将密码改为111，按Enter键，进入设备地址设置
Addr：设备地址，默认值为001，可通过左右键进行更改。按左右翻页键，进入波特率设置
1：设备技术参数
| 产 品 型 号 | KYV-CD16 |
| 最大接入路数 | 16路 |
| 环境温度 | -25~+40℃ |
| 环境湿度 | 0~90% |
| 工作海拔 | 3000米级 |
| 每路最大输入电流 | DC15A |
| 每路最大开路电流 | DC1000V |
| 保险丝 | 每路正负极分别接DC1000V光伏专用保险丝 |
| 避雷器 | 汇流正负极分别接光伏专用避雷器 |
| 断路器 | 汇流正负极分别接光伏专用断流器，额定电流160A，电压DC1000V |
| 汇流箱体设计 | 箱体封闭式设计，防静电、防震、防尘、防锈、防雨水渗透、阻燃 |
| 汇流箱体散热 | 箱体自然散热 |
| 汇流箱体防雷 | 汇流箱体接地防雷 |
| 绝缘性 | 输入对地、输出对地、输入对输出绝缘电阻≥20MΩ |
| 系统响应时间 | 1秒 |
| 工作电源 | 使用内部汇流直流电源 |
| 测试精度 | 光伏电池测量精度0.5级，外部模拟量0.2级 |
| RS485通讯 | RS485+磁隔离/Modbus-RTU协议，4800/9600/19200/38400bps |
| 机壳防水等级 | IP65，室内室外安装使用 |
| 设备重量 | 00公斤 |
| 设备体积 | 长00宽00高00毫米 |
KYV-CD16安装尺寸图
