微浩科技VM4系列对现场的直流0-5AADC/0-600VDC信号进行信号隔离和采集后,转换成RS485信号输出，表面贴装工艺,光电隔离技术,通道间隔离,输入与输出全隔离独立通道指示灯,测试方便,低功耗,35mm导轨(可螺钉)安装，高速采样(100次/秒),16位采样精度,高精度(0.04),稳定性强，适用于参数巡检系统,现场参数收集系统,实验参数分析系统等

产品简介：

1.可测量1-4路直流电流/电压信号,通道间相互隔离互不影响

2.高速采样，每个通道达100次/秒

技术参数；

●输入信号：4～20mA；0~10V,0-500V/0-5A等直流信号可选

●输入方式：4路信号相互隔离

●通道数量：1~4通道可选，通道间全隔离

●输出信号：RS485(Modbus RTU)等可选

●通讯速率：2400/4800/9800bps(可选)/19200

●校验位：奇/偶/无

●地址：1-4

●供电电压范围：11-25VDC

●系统功耗：直流3W

.●温度系数：≤100ppm/ 0~50℃

●标准精度：±0.04%F.S(DC)

●采用次数：100次/秒(每通道)

●隔离能力：输入-输出-电源之间 1KV,1.2*50uS共模与差模

●隔离方式：每输入通道间及输出与电源之间

●工作环境温度： -20～＋60℃

●储存环境温度： -40～＋80℃

●机壳材质 / 防护等级：阻燃ABS/ IP20

●外形尺寸：73×88×26mm)

●机体重量：≤160G

产品选型：

例如:VM44-A5-A5-A5-A5-DS(也可简写为：VM44-A5-DS针对相同输入信号）

注释：测量4路4-20mAdc直流信号,并输出1路RS485信号(标准MODBUS RTS协议),供电为24Vdc的4路直流电流采集器

产品接线：

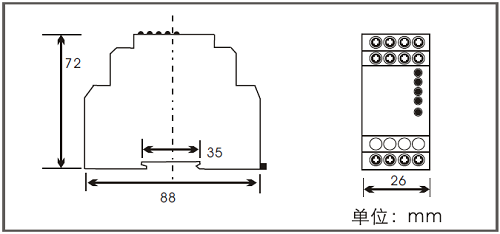

产品尺寸：
