一适用范围

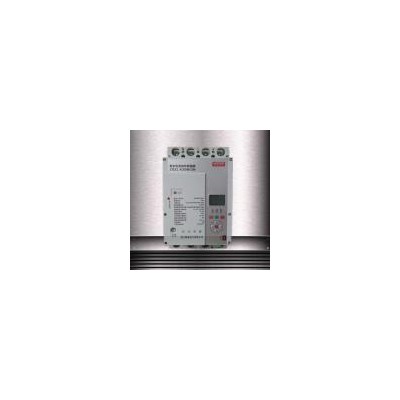

ZSZL-800M/3N剩余电流动作断路器（自动重合闸断路器）是剩余电流继电器、接触器、塑壳保护器于一体并具有电流保护、短路保护、缺相保护、漏电保护、自动重合闸、通讯功能的综合智能化的断路器。适用于三相四线中性线直接接地的低压电网，用来对人身触电危险提供间接接触保护，也可对线路或用电设备的接地故障，过压、欠电压及缺相故障等进行保护。适合用于光伏发电并网、国家农网改造项目。

二.功能和特点

1.保护功能：

 具有剩余电流自动跟踪突变、特波功能；过压、欠压、缺相保护功能，并检测电压恢复正常后自动重合闸;电子式过载、短路短延时及瞬时保护；缺零保护，以及停电跳闸功能。

2.显示功能：

合闸状态下，自动轮显当前额定剩余电流动作值、额定电流值、当前时间、及***大漏电值及相位相，当前三相电压参数，当前三相电流参数等。

3.设置、查询功能：

 可通过按键设置剩余电流告警、自动跟踪、突变、特波、自动重合闸、过压、欠压、缺相、过载、缺零保护等功能的启用和禁用。也可通过通信设置上述功能，运行数据的启用告警功能只能通过通信接口设置。

 可通过按键查询，跳闸记录，实验记录，总跳闸次数，闭锁跳闸次数，等诸多参数。

4. 控制功能：

 可通过实验按键实现现场实验跳闸控制。

 可通过远程预约分闸、合闸、及试跳，以及预约取消控制功能。

 可通过外部分断、复位接口实现保护器的同步分闸和合闸功能。

5.自检功能：

 具有远程试跳、定时试跳、极按键试跳等三种自检功能。

6.监控记录功能：

 记录30日内的剩余电流，三相电压，三相电流的日***低值和时标，共14项记录。

 记录近10次跳闸的剩余电流，三相电压，三相电流参数及时标。

记录近10次剩余电流报警（强送）事件，保护器自检的事件，剩余电流超限事件，共三相记录。
