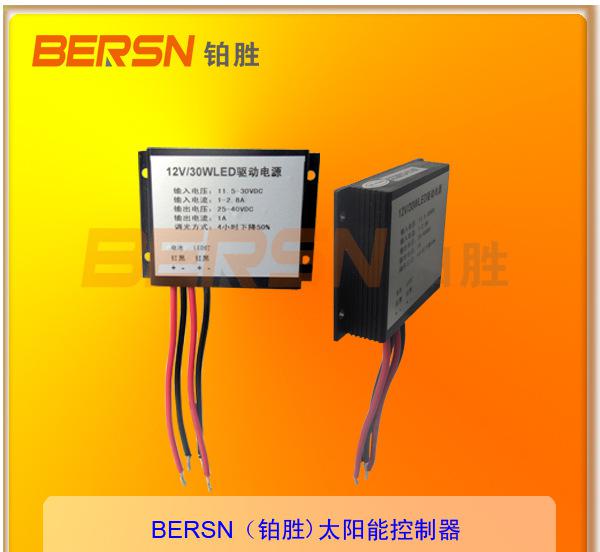

| 名称 | BERSN-太阳能路灯控制器 |
|---|---|
| 产品用途 | 太阳能路灯 |
| 品牌 | 铂胜 |
| 型号 | FL300 |
| 加工定制 | 是 |
一、产品特点
1. 12V/24V自动识别
2. 内置LED驱动，**大输出电压可达70V，**高效率可达96%
3.光控+定时控制，智能4段式PWM数字调光，功率调节和色温表现更加准确
4.外置高精度温度传感器，温度补偿更**
5.智能 4段式充电（工充，强充，均充，浮充），有效延长蓄电池使用寿命
4.采用高精度晶振，定时更加**
7.采用专业LED驱动芯片，电流纹波小，有效延长LED灯的寿命
8.控制器内置智能学习逻辑，轻松实现晨亮功能（天亮前亮灯一定时间）
9.参数掉电保存
10.完善的保护功能（蓄电池防反接、电池过充、过放，LED短路、开路，太阳能防反充、防反接）
11.采用进口**元器件，工作稳定可靠
12.IP68防水等级，能够在各种恶劣环境下使用，工业级品质保证
二、安装和接线
1. BERSN-LEDKZ01系统控制器可以在12V或24V系统电压下工作，使用时请先接蓄电池，控制器会自动识别蓄电池电压后开始工作。如果是12V系统数码管显示“12V”；如果是24V系统数码管将显示“24V”。2. 接线时请先接蓄电池，再接光电池和负载，接线时请注意“+、-”级。三、LED负载连接
1. BERSN-LEDKZ01内置升压型恒流源，**大输出电压可达70V，**大可驱动20颗LED灯珠2. 本控制器为12/24V电压自动识别，连接LED负载时，请先确认串联数目的LED灯推荐数目如下：系统电压 | 推荐**小LED串联数目n | 负载输出电压Vout | 负载输出功率PLED |
12V | n≥5 | Vout≥16V | PLED≤30W |
24V | n≥10 | Vout≥32V | PLED≤70W |
警告：如果连接LED灯串联数目不正确，有可能损坏LED负载或是控制器，请务必注意！

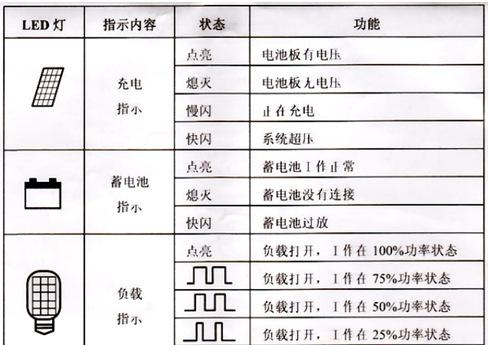

四、状态指示
五、模式介绍与设置表
BERSN-LEDKZ01系统控制器有两种工作模式设置表格如下图所示。
１．光控＋时空控（１～４）：当没有阳光时，光强降到至启动点，控制器延时１０分钟之后开始工作，根据每段功率设置依次运行。如果某段时间设置为“０”时，则此功率段不运行。当运行完所有时间后，负载停止输出。当有阳光时，光强升到启动点，控制器延时１０分钟确认关闭信号后关闭输出，负载停止工作。
２．演示模式（６）：该模式下用户可以通过按键控制负载的打开与关闭，而不管是否在白天或晚上，演示时间为３０秒钟，３０秒钟过后没有按键则返回正常工作模式继续运行，
六、智能功率控制
当客户打开控制器的“智能功率”模式是，此时控制器进入智能功率控制模式，ＬＥＤ负载的功率将根据蓄电池的容量自动调节。用户设置的工作时间和负载仍然有效，系统将会从自动调节的功率和用户设定的功率中选择其中较小者作为负载输出功率。
比如：当蓄电池容量为５０％时，智能功率模式计算的负载功率为３０％，如果此时用户设定的负载功率为１００％，则**负载功率为３０％；如果此时用户设定的负载功率为２０％，则**负载功率为２０％。
数码管１显示 | 调节项目 | 数码管２显示 | 参数说明 |
１ | **功率工作时间 | 0~4 | **功率工作时间0~14个小时 |
２ | 75%功率工作时间 | 0~4 | 75%功率工作时间0~14个小时 |
３ | 50%功率工作时间 | 0~4 | 50%功率工作时间0~14个小时 |
４ | 25%工作时间 | 0~4 | 25%工作时间0~14个小时 |
5 | 智能功率开关 | 0~1 | 0智能功率关 1智能功率开 |
６ | 演示模式 | 0~4 | 0负载关闭 1负载在**功率下运行 2负载在75%功率下运行 3负载在50%功率下运行 4负载在20%功率下运行 |
七、设置方法：
1. 模式与参数浏览控制器面板上有两位数数码管，**位数码管显示模式，第二个数码管显示该模式下的参数。正常工作时按下按键，模式和参数会显示出来，这时每按一次按键模式值会转换一个数字，同时第二个数码管会显示该模式下对应的参数。模式与参数设置表如上表所示。
2. 参数调节通过“模式与参数浏览”操作方法，浏览到要调整参数的模式后，按下按键3秒以上，等到第二个数码管开始闪烁后松开按键，然后每按下按键，第二个数码管的值将会变一次，等到变换到要调整的参数时，停止按键等待第二个数码管停止闪烁，或是按下按键3秒以上退出。若要调整多个参数，重复此步骤即可。如果不想运行某功率段，将其时间设为“0”即可。
3. 智能功率开启与关闭通过“智能功率开关”步骤，将**个数码管调试到5，长按按键3秒以上，等到第二个数码管开始闪烁后松开按键，然后每按下按键，第二个数码管的值将会变换一次，同时智能功率将相应开启和关闭。
4. 演示模式通过“模式与参数浏览”步骤，将**个数码管调试到6，长按按键3秒以上，等到第二个数码管开始闪烁后松开按键，然后每按下按键，第二个数码管的值将会变换一次，同时负载功率会根据“模式介绍与设置表”中的功率值变化一次，演示完成后，等待数码管停止闪烁即可返回正常工作模式。
八、参数说明
系统电压 | 12/24V Aout |
输出电流 | 330mA~2310mA |
空载损耗 | 5 mA/12V 7 mA/24V |
太阳能输入电压 | <55V |
**大充电电流 | 10A |
超压保护 | 17.0V x2/24V |
均衡充电电压 | 14.6V x2/24V(25℃),维持时间：1小时 |
提升充电电压 | 14.6V x2/24V(25℃),维持时间：2小时 |
浮充电压 | 13.8V x2/24V (25℃) |
充电返回电压 | 13.2V x2/24V (25℃) |
过放返回电压 | 12.5V x2/24V |
过放电压 | 10.8V~12.4V可调 x2/24V |
温度补偿 | -4.0MA/℃/24V |
恒流源效率 | 90%~96% |
电流精度 | ±2% |
负载输出**高电压 | <70V |
光控电压 | 光控开5V，光控关6V |
光控判断时间 | 10min |
工作温度 | -40℃～+70℃ |
防护等级 | IP68 |
九、常见问题及处理方法
现象 | 问题及处理方法 |
有阳光时，电池板指示灯不亮 | 请检查光电池连线是否正确，接触是否可靠 |
电池板指示灯熄灭，蓄电池电压正常，无输出 | 等待10分钟后负载会自动打开 |
蓄电池指示灯不亮 | 蓄电池供电故障，请检测蓄电池连接是否正确 |
蓄电池指示灯快闪，无输出 | 蓄电池过放，充足后自动恢复 |
负载指示灯亮，去输出 | 请检测LED负载是否连接正确，可靠，负载是否短路 |
指示灯正常显示但负载灯很暗 | 检查是否打开智能功率，如果正常亮可以关闭此项 |
负载端电压过高，LED负载不亮 | 请检查LED负载是否开路 |
其他现象 | 检查接线是否可靠，12V/24V自动识别是否正确 |
