脉冲频率 | 25~60次/分 |
---|---|
测量范围 | 0-1Mpa |
测量精度 | 0.01Mpa |
产品类型 | 全新 |
动力类型 | 天然气 |
类型 | 全自动压力试验机 |
适用范围 | 内胆 |
操作类型 | 半自动 |
品牌 | 思明特 |
型号 | SUP_ |
加工定制 | 是 |

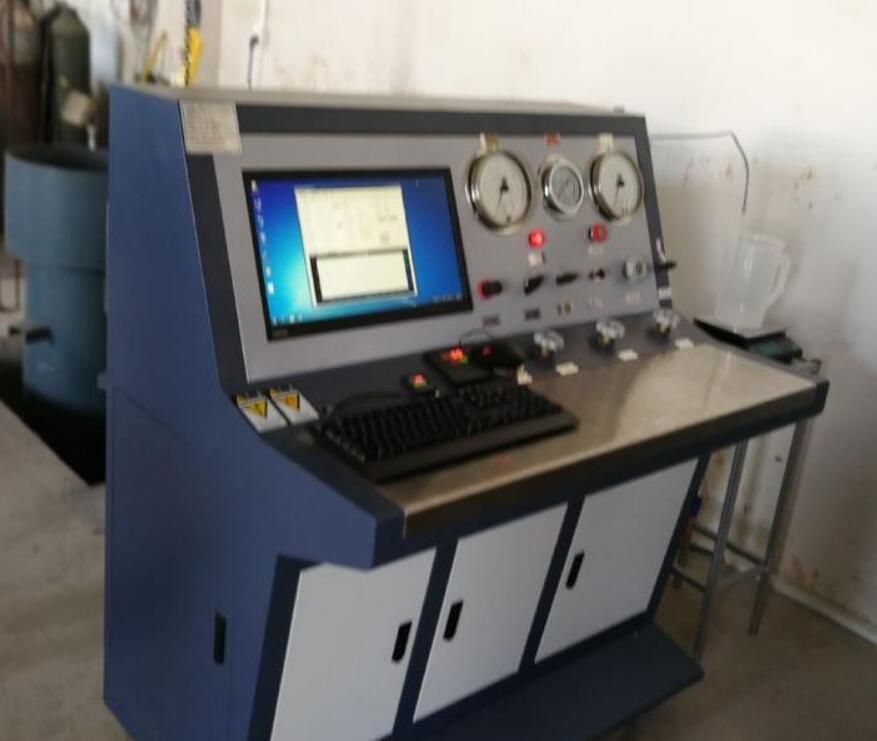

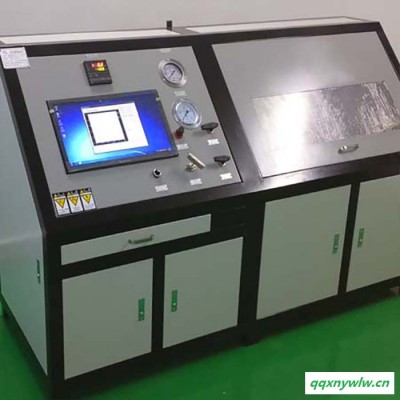

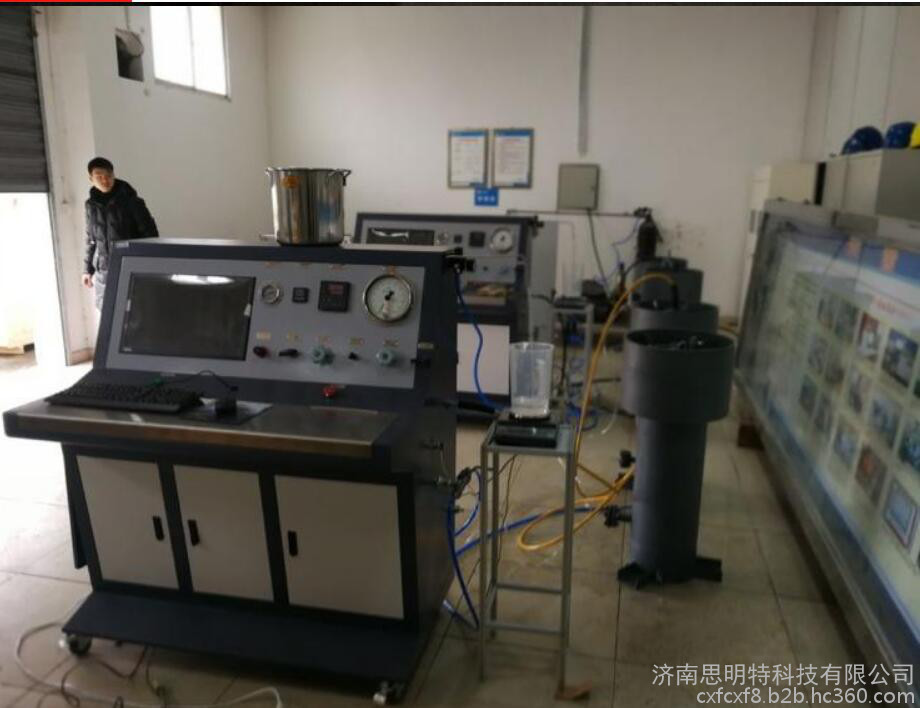

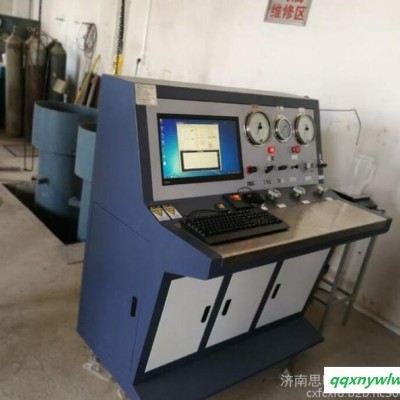

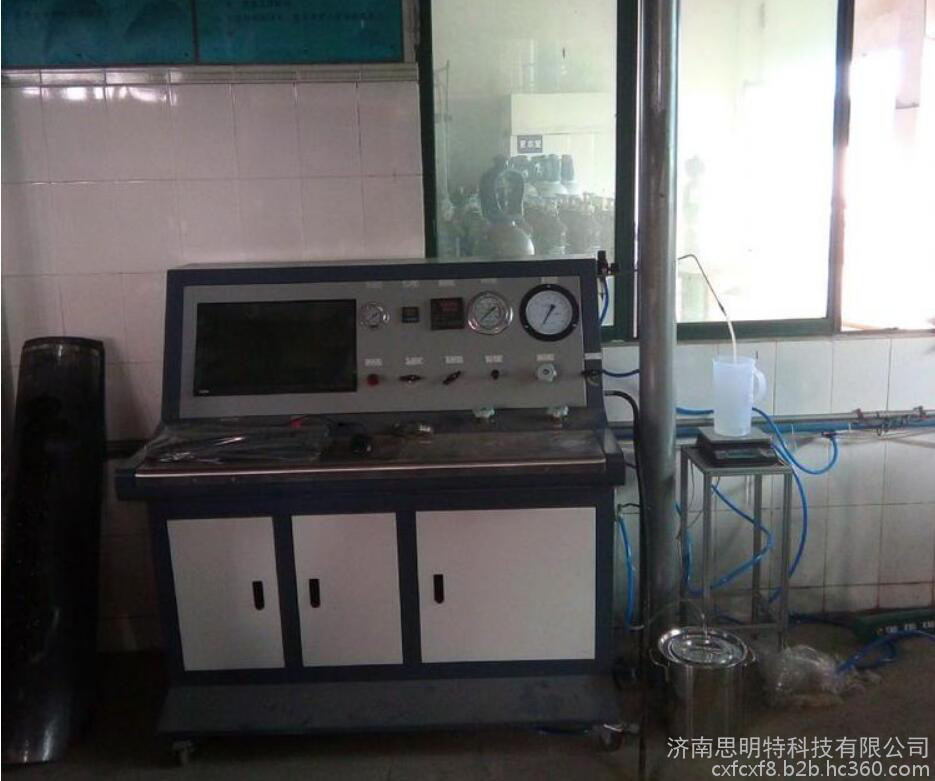

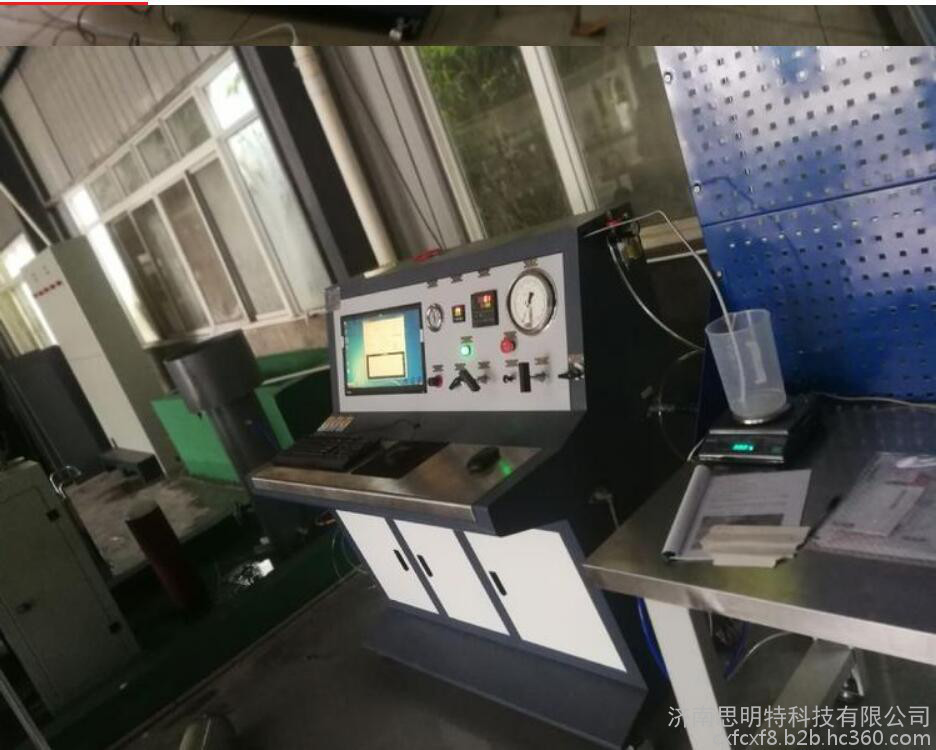

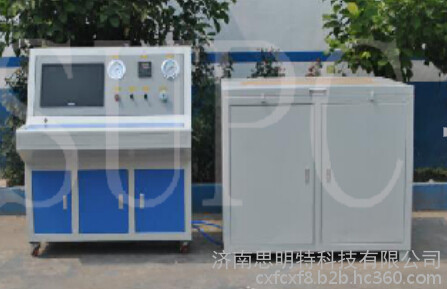

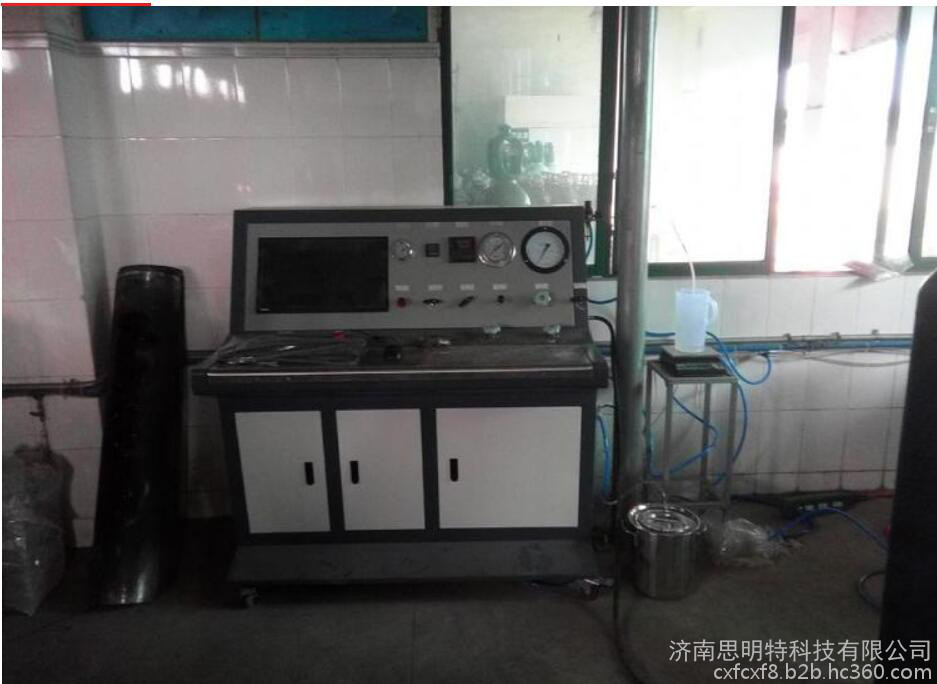

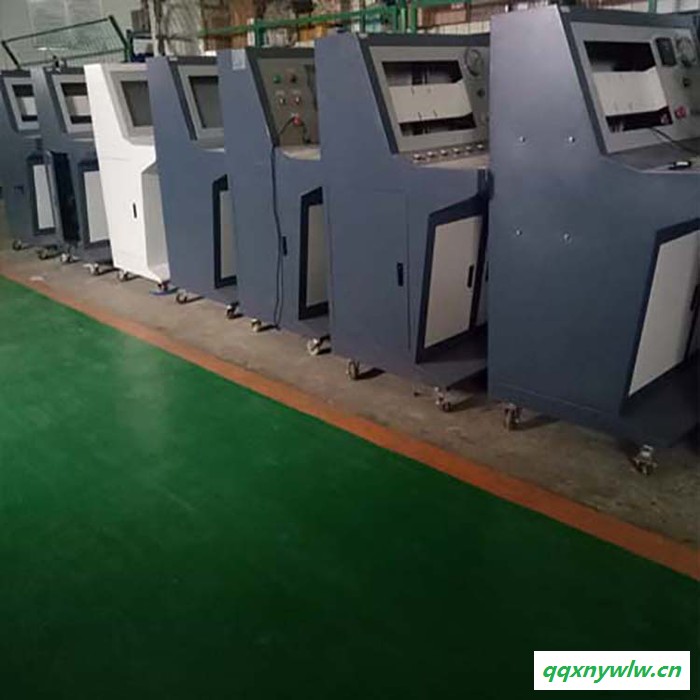

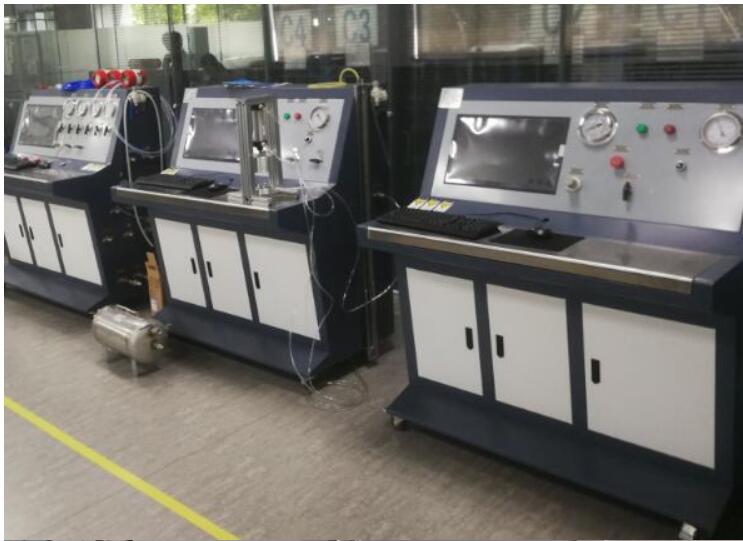

一、产品介绍
太阳能热水器内胆脉冲试验设备试验压力0-1Mpa,主要用于热水器内胆的脉冲压力试验, 可连续进行8万次水压脉冲试验,电脑实时显示压力曲线,打印报告,保存数据。整个控制系统采用工业控制计算机+二次控制仪表系统+传感器开关控制模式,并对所有的开关量进行闭合PLC 监控,采用逻辑关系,保证系统的安全和可靠,能够进行故障记录,自动系统锁定逻辑,保证无人值班的试验安全。满足试验标准:GB_T 19141-2011 家用太阳热水系统技术条件 。
二、太阳能热水器内胆脉冲试验设备特点
1. 计算机数据采集处理,打印输出压力、疲劳次数和疲劳压力波形;
2. 可实时显示脉冲压力波形(设定波形和实际波形)、压力值、循环次数、流体温度、环境温度等参数;
3. 可存储近1000循环的脉冲压力波形。
4. 实验数据可回访,可以按照实验时间、实验次数等查询实验结果。
5. 内部采用保温层,可以控制环境温度与液体温度。
6. 完善的安全保护措施:工件自动检漏和停机;电器安全保护措施。
7. 试验压力-时间曲线能够在屏幕上显示并能打印或存储在存储器内,计算机控制,存储器有USB接口,可打印实验压力曲线;
三太阳能热水器内胆脉冲试验设备构成及主要功能
1.脉冲器通过可调式偏心曲轴连杆机构带动脉冲油缸活塞上下往复运动使系统产生脉冲液压油。脉冲量大小通过调整偏心曲轴连杆机构的偏心量来实现。
2.具有完善的润滑系统及安全保护系统,润滑系统主要由润滑油泵、专用继电器及管路组成。润滑系统的管路通向各旋转关节及运动部位,对所有运动部位进行循环润滑,从而保证试验机可以长时间连续运转,同时润滑油泵还可以对脉冲器进行快速充油,使作动器塞快速运动到工作位置。在试验过程中,若发生试件开裂、试验力过限、试验次数天达设定值、润滑系统不正常等现象时,试验机应有自动报警及停机装置。
3.液压脉冲器是产生高压脉冲油的机构,由伺服电机、可调式偏心曲轴连杆机构、脉冲油缸、负荷保持阀、专用油泵及润滑系统等部分组成。

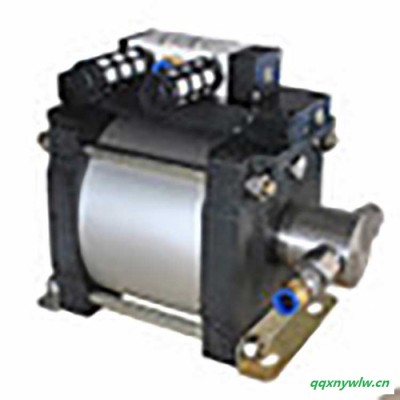

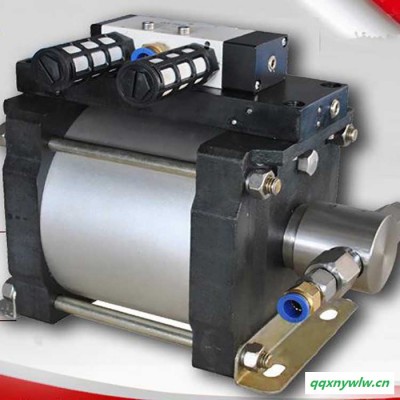

4.该机由专用油泵为脉冲器系统补充液压油,该专用油泵完全满足该机长期疲劳试验的要求。

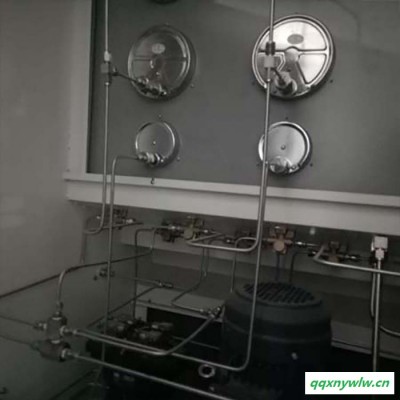

脉冲压力发生器由充液系统、排气系统、加热系统、脉冲动力系统(液压站)、脉冲压力伺服系统、循环系统组成。
充液系统:
该系统由液位传感器、集液箱、过滤器、充液气控球阀组成。该系统完成整个循环系统中所有容积的介质充注与补充。该系统是通大气的,与排气系统组成一个充液排气开式循环回路。
排气系统:
该系统由排气气控球阀、排气集液箱、液位传感器、排气阀组成。排气是否彻底会直接影响到压力波形的产生,它是压力波形产生的必要条件。该系统安装在系统管道的**上端,有利于排气。
加热系统:
该系统为液体循环工质湿式加热系统,湿式循环加热系统是维持脉冲试验介质的设定温度,使整个循环系统处于一个设定的热平衡中,该系统由高温循环泵、集液罐、加热器、温度传感器组成。
脉冲动力系统:
脉冲动力系统给脉冲的发生装置提供一个恒压源,还包含一个压力切换装置。该系统由液压箱、液压泵、液压阀、蓄能器、过滤器、压力继电器等元器件组成。
脉冲压力伺服控制系统:
该控制系统是设备的核心。系统由伺服阀、伺服油缸、位移传感器组成
四、基本参数
|
