【适用场所】

家庭、别墅、公寓、美容院、美发厅、度假村、俱乐部等

=======================================================

【产品概述】

·平板式集热器采用铝质压花漫放射板，表面经氧化处理，可有效提高换热效率；

·水箱内胆采用厚度为0.4的进口SUS304-2B食品级不锈钢为原材料经特殊工艺研制而成；

·机组使用专有技术的系统内对水进行净化、磁化处理，能有效防止水在高温下进行物理沉淀后

形成的水垢；

·该机组能彻底排空管道内滞留水，保持太阳能管道畅通不冻堵，大幅度减少其温度流失，让太

阳能热力更持久。

=======================================================

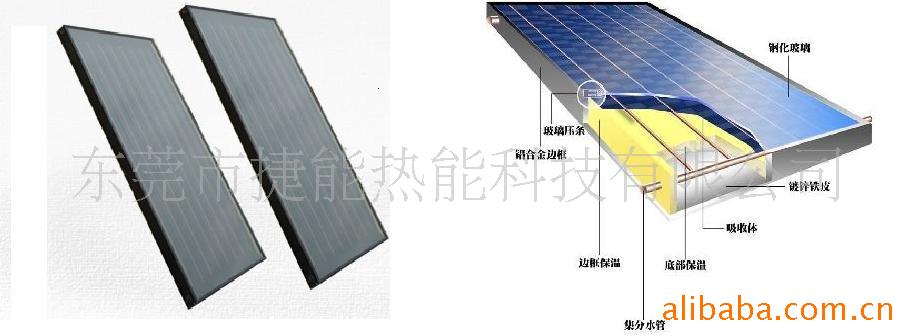

【平板型太阳能集热器】

1.平板型太阳能集热器是金属管板式结构,热效率高，产热水量大，可承压，耐空晒，水在铜管内

加热，质量稳定可靠，免维护，15年寿命。
2.无抗冻能力，适合于广东、福建、云南、广西、海南等冬天不结冰地区使用，性价比高。
3.规格：1×2平方米，无云晴天产55℃热水量：75－140kg/平方米。
4.高吸收率：αs≥92％，低发射率：εh≤10％，日平均热效率ηd≥55％。

【技术参数】

=======================================================

【主要特点】

1.太阳能热水系统控制技术智能化，居**水平，实现了**地利用太阳能**地消耗

辅助加热能源；
2.晴天完全利用太阳能产生的热水即可24小时供应热水；
3.可以恒温供热水；
4.阴雨天用电（或燃油）辅助加热时，要用多少热水**加热多少**节能、方便。

=======================================================

【工作原理】

自然循环集热系统：

   冷水经进补冷水系统补进储热水箱，达到设定水位后，补冷水系统停止工作。储热

水箱中低温水经下循环管进入太阳能集热器阵，在其内受太阳能幅射加热水温升高，热水较冷水比

重小，由此形成热虹吸压力，由集热器下端流向上端，热水经上循环管回到储热水箱，水箱中低温

水比重大，再次经下循环管进入集热器继续受太阳能辐射加热。如此循环使水温不断升高。该循环

方式不需借助外力，称之为自然循环集热系统，该系统要求集热水箱底部高出集热器上部200mm以

上，一般适合集热器阵5 0m 2以下热水系统。

强制循环集热系统：

   水经进补冷水系统进入储热水箱，达到设定水位后，补冷水系统停止工作。储热

水箱中低温水通过强制循环水泵补入集热器阵，受太阳能辐射加热水温升高，当集热器上循环管内

水温与储热水箱底部水温之温差达到设定值时，启动强制循环泵，将水箱中低温水送到集热器阵，

同时将集热器阵中热水送回储热水箱，当上述温差等于和低于设定值时，强制循环泵停止工作。低

温水在集热器中继续受太阳能辐射加热。如此循环，使储热水箱中水温不断升高。该循环系统称之

为强制循环系统。强制循环集热系统水箱位置不受限制，可安装在集热器阵以外的任何位置，一般

集热器在50m2以上宜采用强制循环集热系统。

=======================================================
