太阳能发电系统 FS-S002/ FS-S002A
A 表示该系统带有市电充电的功能

1， 运用范围
1） 直流12V LED 灯 等照明
2）照相机，手机，MP3，MP4，MP5，GPS,PDA等充电
3） 校外露营

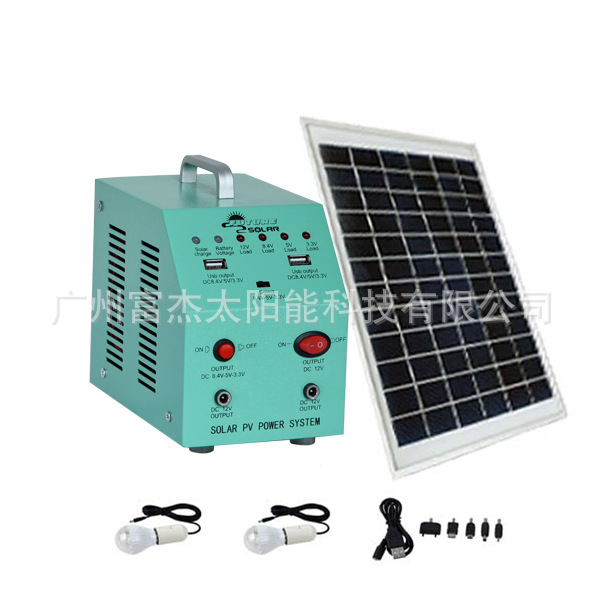

2， 产品示意图



1） 太阳能板
2） 机箱
3） 总开关 （使用之前需要打开）
4）直流输出端口
5）直流输出端口
6） 12V 输出开关
7） USB 输出开关
8） 滑动选择3.3V,5V,8.4V开关
9） USB 输出开关
10）太阳能充电指示灯，（红色代表正在充电中，绿色代表已经完成充电）
11）蓄电池工作指示灯（绿色代表有电，红色代表蓄电池电已经快完了）
12）12V 工作指示灯（红色代表正在工作中）
13） 8.4V 工作指示灯（红色代表正在工作中）
14） 5V 工作指示灯（红色代表正在工作中）
3.3V工作指示灯（红色代表正在工作中）

3， 产品参数
太阳能板： 15W18V 单晶硅/双晶硅太阳能电池板
蓄电池： 12V7AH 铅酸蓄电池
控制器： 12V3A
太阳能输入
直流电压输出：3.3V/5V/8.4V +12V
输出端口： 4个（2个USB输出端口， 2个直流12V输出端口）
USB输出电压： 5V
USB输出电流： 1A
直流输出电压： 12V
直流输出电流： 3A

4， 充电和工作时间
充满时间：5.5-7.5小时 （在标准日照下）
充满后，能用标配的LED灯照明10-11小时

5， 配件
1） 连接USB端口和直流端口的电线
2） 5个手机转机头
3） 2个3W LED 灯， （带3米的电线）
4） 5米连接太阳能板的电线
5） 1份说明书

6， 尺寸
太阳能板的尺寸： 395*350*25MM
机箱尺寸：220*110*145MM

7， 重量
太阳能板的重量：1.68KG
机箱的重量：3.6KG
