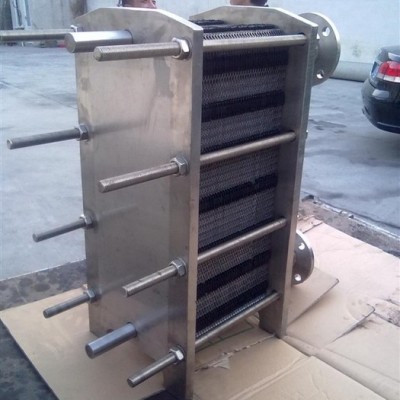

板式换热器由高效传热波纹板片及框架组成。板片由螺栓夹紧在固定压紧板及活动压紧板之间，在换热器内部**构成了许多流道，板与板之间用橡胶密封。压紧板上有本设备与外部连接的接管。板片用**耐腐蚀金属薄板压制而成，四角冲有供介质进出的角孔，上下有挂孔。人字形波纹能增加对流体的扰动，使流体在低速下能达到湍流状态，获得高的传热效果。并采用特殊结构，保证两种流体介质不会串漏。

    板式换热器的特点：

    1、热回收率高

    逆流方式的高传热效率使端部温差只有1℃，热回收率高达95%。

    2、污垢程度低

    光洁的板片表面及流体在通道中的高湍流，必然带来垢层较薄的结果，其热阻系数仅为管式换热器的1/5。

    3、易拆易修，便于增减传热面积

    板式换热器的无焊结构，使得拆开清洗或更换、增减板片变得简单易行，因此，有很高的灵活性。

    4、传热系数高

    由于板式换热器内流体的高湍流程度，传热系数要比管式换热器高3-5倍。

    5、占用空间少

    板式换热器除了具有较小的框架容积可提供较大换热面积外，维修时不增加空间，因此，它的空间体积只有管式换热器的30%左右，占地面积只有1/5-1/10。

    板式换热器的适用场所：

    板式换热器广泛应用于供热取暖、热水洗浴、空调、液压油冷却、石油化工、制药、食品加工等领域。
