| 颜色 | 不锈钢色 |
|---|---|
| 试验压力 | 1.5Mpa 或4.5Mpa |
| 设计压力 | 1.0Mpa 或3.0Mpa |
| 焊接材料 | 纯度99.9%铜或镍 |
| 单片换热面积 | 0.012㎡ |
| 滞液量 | 0.018L/每个通道 |

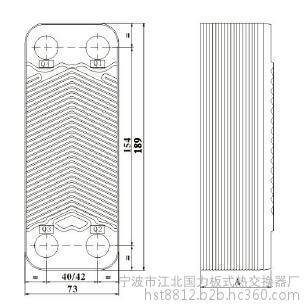

| 产品尺寸 | 189mm*72mm |
| 传热系数 | 383W/mK |
| 管径 | 最大螺纹管1“，最大焊接管1” |
| 换热量 | 6KW |
| 换热面积 | （n-2)*0.012 |
| 类型 | 换热器 |
| 用途 | 蒸发器 、冷凝器 |
| 中心距 | 154mm*40mm |
| 重量 | 0.4+0.044n |
| 最大流量 | 4m3/h |
| 最大片数 | 100 |
| 传热方式 | 间壁式换热器 |
| 流道截面积 | 0.0001238 |
| 品牌 | 国力 |
| 型号 | B3-012 |
| 加工定制 | 是 |
| 最大设计温度 | 220℃ |
| 换热器材质 | 不锈钢铜钎焊 |
工作原理

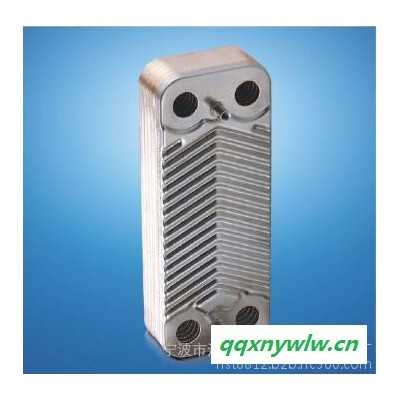

不锈钢钎焊板式换热器是由冲压成形的凹凸不锈钢板组成，两相邻板片的凹凸纹路成180°相反组合，因此两板片的凹凸脊线形成交错的接触点，待接触点以真空焊接组合后，便构成板式换热器耐高压的交错槽道体系，该交错槽道系统便是使板式换热器的流体产生强烈紊流而到达高传热效果的原因。
材质
板式换热器板片材质采用**进口304或316不锈钢。
应用领域与特点
应用领域
可应用于低温试验设备、冷冻设备、经济器、油冷却、小型制冷设备、激光设备、壁挂炉、采暖热水器等。
特点
1、效率高：结合流体紊流技术特点，比传统壳管式换热器换热效率高3-6倍。
2、体积小、重量轻：仅相当于管壳式换热器的20-30%，大大减少了设计安装空间，从而使整个机组结构更多紧凑，质量更可靠。
3、耐高温、高压：这种金属材质决定了它本身具耐高温（可达400°C）和耐压（工作压力30BAR，加强型可达45BAR）。
4、低成本：比一般换热器节约材料成本，且节省安装空间，降低整体设计成本。
5、耐腐蚀：具有良好的抗腐蚀能力。
6、安装便利：固定方式可多种，容易安装。
7、品**良：先进的行业**技术与多年的实践生产经验，铸**了高品质的产品。
