| 加工定制 | 是 |
|---|---|
| 输出频率 | 50（Hz） |
| 光电板功率 | 20000（Wp） |
| 蓄电池容量 | 1000（AH） |
| 主机输出容量 | 10000（W） |
| 产品认证 | CE |
| 输出电压 | 220（V） |
| 品牌 | GREPOWER |
| 型号 | 192V/240V100A |

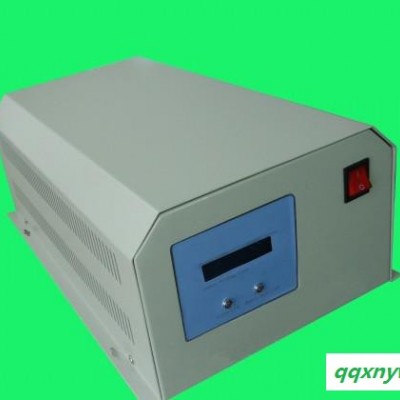

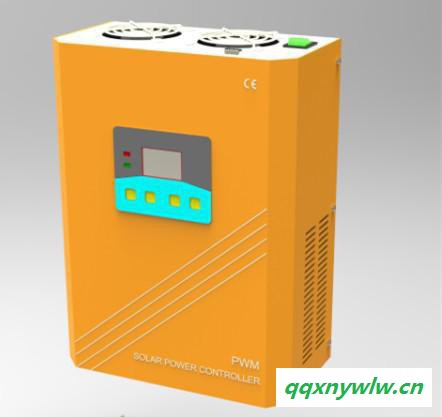

光伏充电控制器
使用说明书
一．产品概述
太阳能充电控制器是光伏发电系统中非常重要的部分，是太阳能发电系统中的心脏，控制着整个系统的正常工作，其性能直接影响到整个系统的寿命，特别是蓄电池的使用寿命。本控制器适用于离网大功率光伏发电站的充电管理。所有元件均采用进口原装芯片，保证其性能可靠，从而使系统能长久的正常工作，减少系统的维护成本，特别是大大减少蓄电池的维护成本。实践证明本系统充电效率高，空载损耗低，系统运行安全、稳定、可靠、使用寿命长。可广泛应用于、牧区、边防、海岛等太阳能电力系统，也可作为移动通信基站、微波站、等太阳能电力系统。
一、 性能特征及保护功能
◆智能化设计、结构简单、控制功能强大，性能稳定，产品安全可靠。
◆采用PWM充电方式，
◆数字化智能控制。
◆LCD液晶显示：蓄电池电压、电流和充电状态，直观、方便。
◆完善的保护功能：蓄电池过充、过放保护；蓄电池开路保护、负载过电压保护、夜间防反充电保护；输出短路保护、太阳能电池接反保护、蓄电池接反保护、防雷保护。
三．操作规程
安装本控制器的人员须具有一定的电气理论知识和实践经验的技术人员，并严格按照说明书规定的步骤和方式进行！
光伏电池板各部件安装完毕，外电路施工完工后，应按下列顺序安全可靠地进行系统部件的连接和操作。
1、打开包装确认设备没有因运输而损坏。接线前请将面板前power开关处于“关”的状态。
2、将控制器安装在指定位置。（注意：安装位置应保留必要的安装空间，以保证控制器的正常散热，并且安装、使用环境温度不要超过本控制器的工作温度范围。）
3、安装时请使用多股铜芯绝缘导线。首先确定导线长度，在确保安装位置的情况下，尽可能减少电损耗，并按照要求选择导线规格。
4、用长度不要超过1米的6平方毫米以上3根铜芯电缆并联，将蓄电池与设备后面板的“蓄电池（BATTERY）” 端子相连接，注意区分正负极。连线时先连接控制器上的蓄电池接线端子，再将另外的端头连接到蓄电池上。虽有防反接保护，但仍严禁蓄电池反接！
5、太阳能电池板遮蔽后，将其正负极与设备后面板的“太阳能(SOLAR INPUT)”端子相连接。连线时先连接控制器上的太阳能输入端子，再将另外的端头连接到太阳能电池板上。
6、仔细检查各连接线是否牢固无松动，确保无误后去除太阳能电池遮蔽物。
四、注意事项
虽本产品设计了比较完善的保护功能，但是如果频繁的反接，短路，会对产品造成严重的伤害，因此为了延长机器的使用寿命请务严格必按以上步骤操作。谢谢合作。
定期检查整个系统的工作情况，光伏组件，蓄电池接连是否牢固、组件面板是否有异物。严禁蓄电池反接。连接顺序，务必是先接蓄电池，后接电池板；严禁颠倒顺序。4．严禁在有易燃性、易爆性气体的环境下使用，谨防火焰和火花！
五．使用环境
1、本控制器应在干燥清洁通风的环境下使用。
2、避免在阳光直射、暴晒、雨淋、潮湿、灰尘、有酸雾的环境下使用。
3、摆放位置应与蓄电池组距离0.5M以上
4、严禁在有易燃性、易爆性气体的环境下使用，谨防火焰和火花！
5、环境温度-30℃--+60℃。
6、空气相对湿度不大于85%（-35℃±70℃）。
六．型号及参数说明
型号 | GRE24V-100 | GRE48V-100 | GRE216V-100 | |
额定输入电流 | 100A | |||
蓄电池额定电压 | 24V | 48V | 216V | |
欠压（V） | 21 | 42 | 189 | |
欠压恢复（V） | 24 | 48 | 216 | |
过压（V） | 29.4 | 58.8 | 264.6 | |
过压恢复（V） | 28 | 56. | 252 | |
浮充电压（V） | 27 | 54 | 243 | |
静态损耗 | ≦0.09 | |||
显示方式 | 液晶显示 | |||
显示参数 | 蓄电池电压，充电电流，充电状态 | |||
工作方式 | 连续 | |||
使用环境 | 温度-10℃--+40℃，空气相对湿度不大于85% | |||
尺寸（长*宽*高） | 42*28*17.5(cm) | |||
净重（KG） | 6.8KG | |||
毛重（KG） | 7.1KG | |||
七、售后服务
服务承诺：本机免费保修一年，终生维护。超过保修期或运输、使用不当及人为造成的损坏，或自然灾害等不可抗拒力造成的损坏，均不在保修之列。如合同中有特殊说明的，以合同内容为准。
