| 种类 | 端子(terminal) |
|---|---|
| 应用范围 | 电缆 |
| 接口类型 | MC4 |
| 形状 | 圆形 |
| 线长 | 0.2（mm） |
| 制作工艺 | 注塑 |
| 加工定制 | 否 |
| 特性 | 防水 |
| 接触件材质 | 镀锡紫铜 |
| 绝缘体材质 | 阻燃隔热 |
| 芯数 | 1 |
| 针数 | 1 |
| 品牌 | MC4插头 |
| 型号 | MC4光伏连接器 |
联系电话：13309286320
光伏连接器是太阳能光伏发电系统中一种常用的连接器，是兼容MC4接口。该产品具有体积小、安装迅速、防水防尘等特点，外壳有强烈的抗老化、耐紫外线能力，线缆的连接采用压紧与紧箍方式连接，公母头的固定带有稳定的自锁机构、开合自如，符合于室外恶劣环境下的使用要求。尤其适合于光电集成屋顶、光电墙面等工程。
oltaje de la tarifa | 1500 V |
| Corriente nominal | 25A (2.5mm2), 30A (4mm2, 6mm2) |
| Tensión de prueba | 6KV (50 hz) |
| Proteja grado | IP67 |
| Material de aislamiento | PPO |
| Material de los contactos | Cobre plateados astilla |
| Temperatura de funcionamiento | -40 ° C ~ + 90 ° C |
| Clase de seguridad | 2 |
| Clase de la llama | UL94-V0 |
| Resistencia de los contactos del conectores | ≤ 5Mω |
| Fuerza de inserción | ≤ 50N |
| Retire la fuerza | ≥ 50N |
| Cable adecuado | 2.5mm2/4mm2/6mm2 (awg14/12/10) |
| Sistema de bloqueo | Broche de presión en |
工作电流：20A（4mm2 ）， 30A（6mm2 ）
耐电压：DC1000V
接触电阻： ＜ 2 mΩ
绝缘电阻： ＞ 500MΩ
适用单芯电缆截面：2.5mm2、4mm2、6mm2
电缆外径范围：Φ5mm ～Φ 7mm
环境温度：-40 ℃～ + 105 ℃
防护等级： IP65
安全等级：Ⅱ
壳体： PPO
接触件： 紫铜CN，镀锡SN

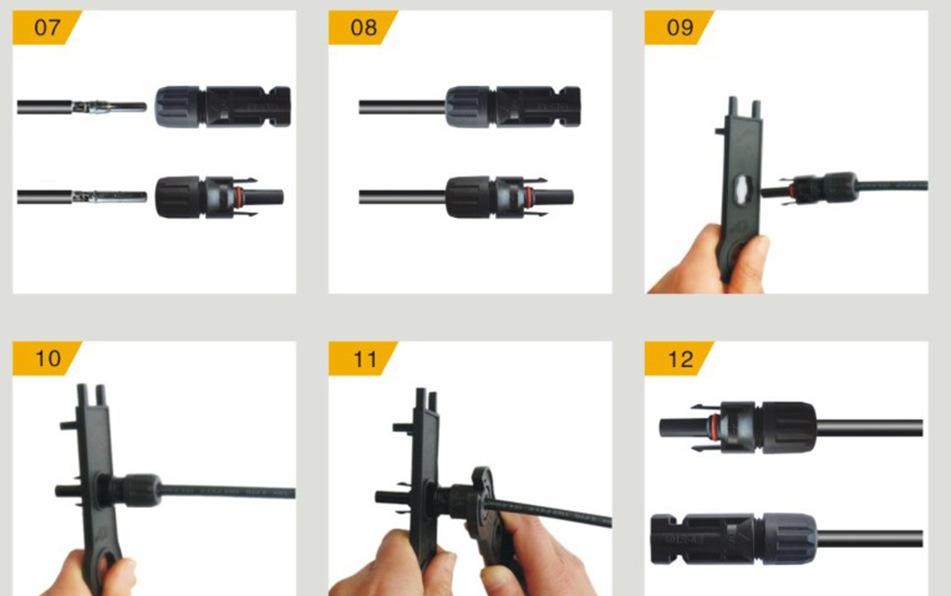

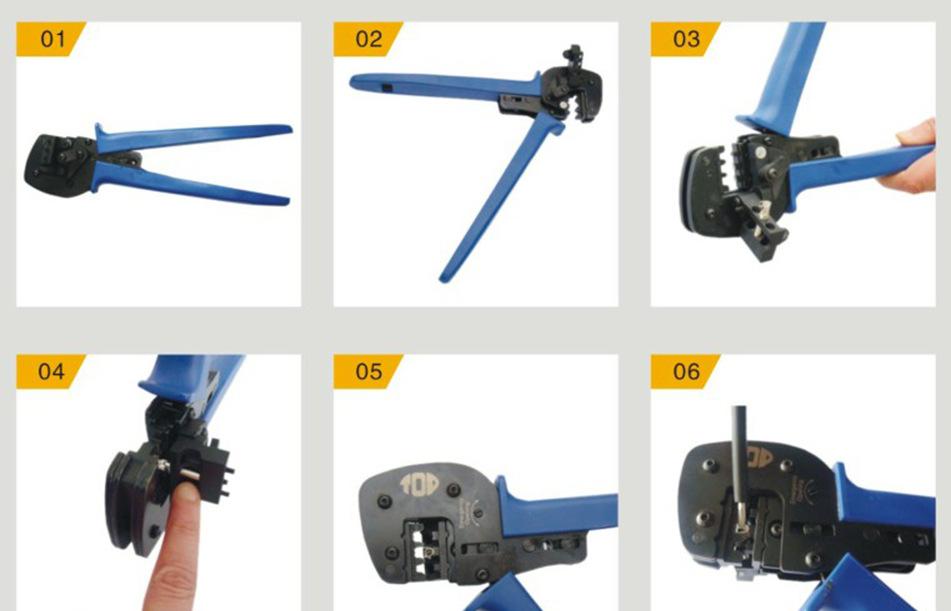

端子连接方式：压接
