主要特点：

1、使用了单片机和专用软件，实现了智能控制；

2、利用蓄电池放电率特性修正的准确放电控制。通过对蓄电池充电、放电电流及温度等大量参数的检测，采用SOC充电运算法则**的计算出蓄电池的充电状态（SOC），有效地延长蓄电池的使用寿命。

3、具有过充、过放、电子短路、过载保护、独特的防反接保护等全自动控制；以上保护均不损坏任何部件，不烧保险；

4、采用了串联式PWM充电主电路，使充电回路的电压损失较使用二极管的充电电路降低近一半，充电效率较非PWM高3%-6%，增加了用电时间；过放恢复的提升充电，正常的直充，浮充自动控制方式使系统由更长的使用寿命；同时具有高精度温度补偿；

5、直观的LED发光管指示当前电瓶状态，让用户了解使用状况；

6、所有控制全部采用工业级芯片（仅对带I工业级控制器），能在寒冷、高温、潮湿环境运行自如。同时使用了晶振定时控制，定时控制**。

7、取消了电位器调整控制设定点，而利用了Flash存储器记录各工作控制点，使设置数字化，消除了因电位器震动偏位、温漂等使控制点出现误差降低准确性、可靠性的因素；

8、使用了数字LED显示及设置，一键式操作即可完成所有设置，使用极其方便直观，

具有2路可分别独立设置定时的输出控制。

系统说明：

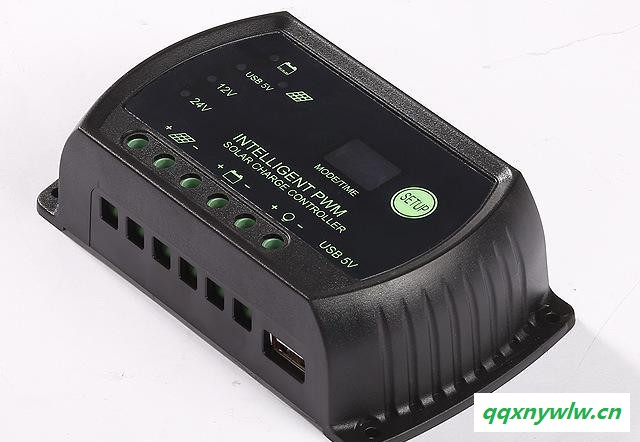

本控制器专为太阳能直流供电系统、太阳能直流路灯系统设计，并使用了专用电脑芯片的智能化控制器。采用一键式轻触开关，完成所有操作及设置。具有短路、过载、独特的防反接保护，充满、过放自动关断、恢复等全功能保护措施，详细的充电指示、蓄电池状态、负载及各种故障指示。本控制器通过电脑芯片对蓄电池的端电压、放电电流、环境温度等涉及蓄电池容量的参数进行采样，通过专用控制模型计算，实现符合蓄电池特性的放电率、温度补偿修正的高效、高准确率控制，并采了用高效PWM蓄电池的充电模式，保证蓄电池工作在**的状态，大大延长蓄电池的使用寿命。具有多种工作模式、输出模式选择，满足用户各种需要。

■使用说明：

充电及超压指示：当系统连接正常，且有阳光照射到光电池板时，充电指示灯(1)为绿色常亮，表示系统充电电路正常；当充电指示灯(1)出现绿色快速闪烁时，说明系统过电压，处理见故障处理内容；充电过程使用了PWM方式，如果发生过过放动作，充电先要达到提升充电电压，并保持10分钟，而后降到直充电压，保持10分钟，以活激蓄电池，避免硫化结晶**降到浮充电压，并保持浮充电压。如果没有发生过放，将不会有提升充电方式，以防蓄电池失水。这些自动控制过程将使蓄电池达到**充电效果并保证或延长其使用寿命。

蓄电池状态指示：蓄电池电压在正常范围时，状态指示灯(2)为绿色常亮；充满后状态指示灯为绿色慢闪；当电池电压降低到欠压时状态指示灯变成橙黄色；当蓄电池电压继续降低到过放电压时，状态指示灯(2)变为红色，此时控制器将自动关闭输出，提醒用户及时补充电能。当电池电压恢复到正常工作范围内时，将自动使能输出开通动作，状态指示灯(2)变为绿色；

负载指示：当负载开通时，负载指示灯(3)常亮。如果负载电流超过了控制器1.25倍的额定电流60秒时，或负载电流超过了控制器1.5倍的额定电流5秒时，指示灯(3)为红色慢闪，表示过载，控制器将关闭输出。当负载或负载侧出现短路故障时，控制器将立即关闭输出，指示灯(3)快闪。出现上述现象时，用户应当仔细检查负载连接情况，断开有故障的负载后，按一次按键，30秒后恢复正常工作，或等到第二天可以正常工作。

设置方法：按下开关设置按钮持续5秒，模式(MODE)显示数字LED闪烁，松开按钮，每按一次转换一个数字，直到LED显示的数字对上用户从表中所选用的模式对应的数字即停止按键，等到LED数字不闪烁即完成设置。注意：在6或6.及7或7.被使用后，两路输出被同步控制，需重新设置1-5或1.-5.时后才可进入两路输出独立控制。每按一下按钮，LED数字点亮，可观察到设置的值，在6或6.及7或7.显示的值从亮到灭不会改变，其它情况下1-5或1.-5.时，前3秒指示**路负载的设置，后三秒指示第二路负载的设置。

纯光控：当没有阳光时，光强降到启动点，控制器延时10分钟确认启动信号后，开通负载，负载开始工作；当有阳光时，光强升到启动点，控制器延时10分钟确认关闭输出信号后关闭输出，负载停止工作。

光控+延时方式：启动过程同前。当负载工作到设定的时间**关闭负载，时间设定见下表。

通用控制器方式:此方式仅取消光控、时控功能、输出延时以及相关的功能，保留其它所有功能，作为一般的通用控制器使用。

调试方式：用于系统调试使用，与纯光控模式相同，只取消了判断光信号控制输出的10分钟延时，保留其它所有功能。有光信号即接通负载，无光信号即关断负载，方便安装调试时检查系统安装的正确性。

输出模式说明：在LED数码管显示模式设置值时，如果显示数字不带有小数点即“0”至“5”时，对应为负载1的设置。如果数字带小数点即“0.”至“5.”时，对应为负载2的设置。6或6.均为被设置为通用控制器手动开关模式；7或7.均为被设置为纯光控的测试模式。
