名称	太阳能户用控制器
产品用途	用于户用太阳能系统 保护蓄电池 给蓄电池充电
尺寸	888
屏幕比例	4：3
最佳分辨率	2560×1600
品牌	易达光电
型号	YDC-HM-EU10A

产品介绍







产品信息产品品牌：易达光电产品名称：太阳能户用控制器产品型号：YDC-HM-EU10A产品功能：防止过充过放 保护蓄电池产品用途：用于户用太阳能系统 保护蓄电池 给蓄电池充电

HM-E/EU系列太阳能智能充电控制器

使用说明书



一、主要特点

1. 12V/24V系统电压自动识别。2. LED灯显示各种工作状态和蓄电池电量，简单直观。3. 两路USB输出，最大电流可达1.2A，支持iphone,ipad,安卓手机等大电流充电。4. 改进三段式充电算法，每周对蓄电池进行一次均衡充电，有效的防止蓄电池不均衡和硫

化现象，提高蓄电池使用寿命。

5. 负载手动开关，具有蓄电池电压异常回复功能。6. 内置温度传感器，具有高精度温度补偿。7. 具有过充、过放、过载保护以及电子短路保护与防反接保护。8. TVS防雷保护。

二、接线

 HM-E系列控制器可以在12V或24V系统电压下工作，使用时请先接蓄电池，控制器会自动识别蓄电池电压后开始工作。如果是12V系统蓄电池指示灯显示“一个红灯三个绿灯”；如果是24V系统蓄电池指示灯将显示“四个绿灯”。 连接太阳能板：如果有阳光，太阳能板指示灯会亮，否则，请检查连接是否正确。  连接负载：将负载连接线接入控制器负载输出端，电流不能超过控制器额定电流。



三、使用建议

1. 当蓄电池过放时，LED1红灯会亮，请切断USB负载的连接，此时USB负载只供应急充电；            经常使用可能会对蓄电池造成损伤。

     2.控制器在运行期间会发热，建议安装在通风散热的环境中。

     3.控制器会测试环境温度对蓄电池充电进行补偿，尽量将蓄电池和控制器放在同一环境内。

     4.选择容量足够的电缆线连接，避免线路上的损耗过大，控制器产生误判断。

     5.控制器内部为共正极设计，如果需要接地，请将正极接地。

四、状态指示

负载指示灯

LED灯	指示内容	状态	功能
	蓄电池 指示（共四个并排灯）	绿灯常亮	蓄电池工作正常，指示蓄电池能量大小,仅LED1绿灯亮，蓄电池能量≤25%;仅LED1，LED2绿灯亮，蓄电池能量≤50%;仅LED1，LED2，LED3绿灯亮，蓄电池能量≤75%;LED1，LED2，LED3，LED4绿灯全亮，蓄电池能量≤100%;
		绿灯有常亮，动态逐个顺序闪亮	正在充电，且常亮部分指示蓄电池能量大小
		仅LED4灯闪，其它灭	蓄电池超压
		LED1红灯	常亮，蓄电池过放；闪，蓄电池过放且系统关闭了USB负载
	负载 指示	常亮	负载打开
		常灭	负载关闭
		慢闪	过载保护
		快闪	短路保护



五、参数说明

系统电压	12V/24V Auto
系统电流	10A;20A
空载损耗	< 12mA
太阳能输入电压	< 55V
超压保护	17.0V；×2/24V
均衡充电电压	14.6V；×2/24V（25℃），维持时间：1小时
提升充电电压	14.4V；×2/24V（25℃），维持时间：2小时
浮充电压	13.8V；×2/24V （25℃）
充电返回电压	13.2V；×2/24V （25℃）
过放返回电压	12.5V；×2/24V
欠压电压	12.0V；×2/24V
过放电压	11.1V；×2/24V
USB负载关闭电压	10.6V；×2/24V
USB负载额定总电流	1.2A
温度补偿	-4.0mv/℃/2V；
过载、短路保护	1.25倍额定电流30秒； ≥1.5倍额定电流短路保护。
工作温度	-20℃至+50℃；
防护等级	IP30
重量	140g(10A)；170g(20A)
尺寸	120×74×23.6(mm) （长×宽×高）

六、安装规格

1.控制器安装尺寸如下：

外形尺寸：120×74×23.6(mm)

安装尺寸：115×70(mm)

安装孔径：3.0(mm)

2.控制器安装方法：

 首先把控制器压入安装面板，然后在面板后面装锁定环扣上控制器，将锁定环的安装孔对

 准控制器的安装孔，现拧上螺丝即可。

七、操作方法

1.控制器安装完成并正常工作后，短按一下安键即开打开或关闭负载。

2.当负载过载或短路时，请断开负载，并确定负载符合控制器要求再重新连接，长按按键2秒即可解除负载保护状态，短按一下安键即开打开或关闭负载。

3.当系统超压或过放时，负载会被强行关闭，当系统电压恢复正常即过解除其保护状态，恢复正常工作。

八、HM选型表

型号	面板指示	充放电电流	USB负载	尺寸大小
HM-E10A	LED	10A		120×74×23.6(mm) （长×宽×高）
HM-E20A	LED	20A
HM-EU10A	LED	10A	√
HM-EU20A	LED	20A	√
HM-C10A	LCD	10A
HM-C20A	LCD	20A
HM-CU10A	LCD	10A	√
HM-CU20A	LCD	20A	√

如有变更，恕不另行通知！

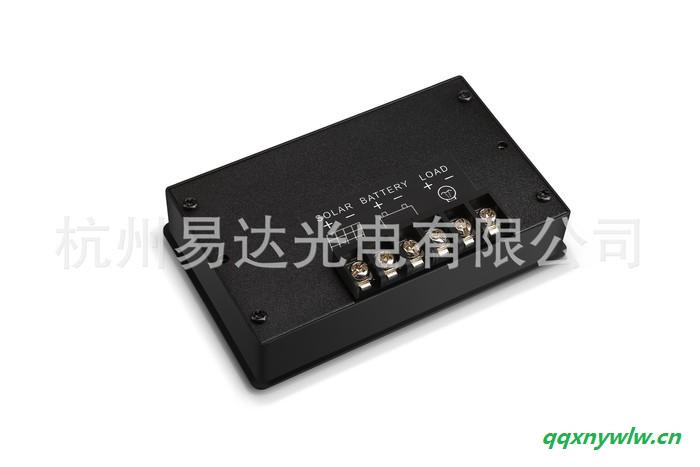

产品实拍图
