品牌：智联盛达
产品认证：CE
电流：150A
起订：1台
供应：9999台
发货：60天内
| 产品认证 | CE |
|---|---|
| 电流 | 150A |
| 规格 | 尺寸 |
| 样式 | 便携式 |
| 品牌 | 智联盛达 |
| 加工定制 | 是 |
技术特点
特性与优势
☆ MPPT控制算法，最大利用太阳能组件
☆模块化设计，热插拔功能，配置灵活，扩容放便
☆12V/24V/48V/96V系统自动识别，方便客户使用
☆充电方式：三阶充（恒流、恒压、浮充）
☆LCD触摸屏图文显示+LED状态指示
☆输入输出过欠压保护、极性防反、过温保护等完善的保护功能
☆智能电池管理，具有温度补偿功能
☆RS485/干接点通讯功能，实现远程监控
产品描述

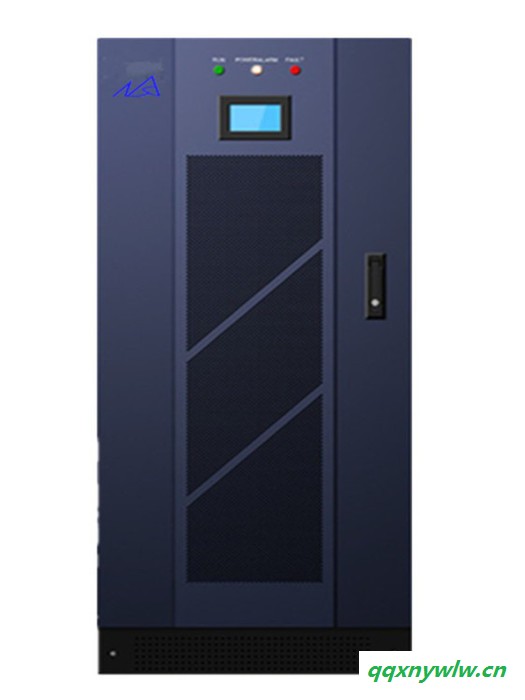

ZHSC系列80KW太阳能模块化充电控制器264VDC，采用MPPT控制算法，组件利用率99.5%。大功率模块化设计，支持N+X冗余并联和并柜扩容，配置扩容方便，易于维护。产品具有完善保护功能和智能电池管理功能，丰富的配置型号适用于多种太阳能光伏离网发电应用场景。
技术参数
型号 | ZHSC220M4 | ZHSC220M6 | ZHSC220M8 | |||||
输入参数 | ||||||||
控制系统额定功率 | 10kW | 20kW | 30kW | 40kW | 50kW | 60kW | 70kW | 80kW |
模块额定功率 | 10kW | |||||||
控制模块型号 | SC22050 | |||||||
输入模块数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
模块最大输入功率 | 11kW | |||||||
模块最大输入电流 | 45A | |||||||
MPPT电压范围 | 250-450VDC | |||||||
最大电压 | 460V | |||||||
推荐电压 | 330VDC | |||||||
模块重量 | 11kg | |||||||
输出参数 | ||||||||
电池电压/范围 | 220VDC/192VDC-264VDC | |||||||
额定电流 | 50A | 100A | 150A | 200A | 250A | 300A | 350A | 400A |
型号 | ZHSC350M4 | ZHSC350M6 | ZHSC350M8 | |||||
输入参数 | ||||||||
控制系统额定功率 | 15kW | 30kW | 45kW | 60kW | 75kW | 90kW | 105kW | 120kW |
模块额定功率 | 15kW | |||||||
控制模块型号 | SC35040 | |||||||
输入模块数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
模块最大输入功率 | 16kW | |||||||
模块最大输入电流 | 35A | |||||||
MPPT电压范围 | 420-650VDC | |||||||
最大电压 | 660V | |||||||
推荐电压 | 480VDC | |||||||
模块重量 | 15kg | |||||||
输出参数 | ||||||||
电池电压/范围 | 348VDC/310VDC-420VDC | |||||||
额定电流 | 40A | 80A | 120A | 160A | 200A | 240A | 280A | 320A |
型号 | ZHSC380M4 | ZHSC380M6 | ZHSC380M8 | |||||
输入参数 | ||||||||
控制系统额定功率 | 20kW | 40kW | 60kW | 80kW | 100kW | 120kW | 140kW | 160kW |
模块额定功率 | 20kW | |||||||
控制模块型号 | SC38450 | |||||||
输入模块数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
模块最大输入功率 | 20.5kW | |||||||
模块最大输入电流 | 45A | |||||||
MPPT电压范围 | 450V-750VDC | |||||||
最大电压 | 760V | |||||||
推荐电压 | 540VDC | |||||||
输出参数 | ||||||||
电池电压/范围 | 384VDC/336VDC-460VDC | |||||||
额定电流 | 50A | 100A | 150A | 200A | 250A | 300A | 350A | 400A |
| ||||||||
公共参数 | ||||||||
系统效率 | ≥96.0% | |||||||
MPPT跟踪效率 | 99.50% | |||||||
待机功耗 | ≤30W | |||||||
噪声 | ≤60dB(A) | |||||||
散热方式 | 强迫风冷 | |||||||
防护等级 | IP20（室内） | |||||||
通讯接口 | RS485 | |||||||
显示 | LCD触摸屏（图文显示）+LED（状态指示） | |||||||
存储功能 | 最多200条告警记录 | |||||||
运行环境温度 | -20℃～55℃ | |||||||
存储温度 | -40℃～70℃ | |||||||
相对湿度 | 0~95%，无凝露 | |||||||
运行海拔高度 | <5000m (2000m以上需降额使用) | |||||||
尺寸（宽*深*高 ） | 600*600*900mm | 600*600*1200mm | 600*600*1400mm | |||||
重量（不含模块） | 120kg | 170kg | 205kg | |||||
