品牌：沃达斯
型号：LCD2430
额定工作电压：12V/24V 自动识别
起订：1个
供应：9000个
| 型号 | LCD2430 |
|---|---|
| 额定工作电压 | 12V/24V 自动识别 |
| 额定工作电流 | 30A |
| 太阳能板电压 | ≤50V |
| 浮充电压 | 13.7V/27.4V |
| 欠压保护 | 10.7V/21.4V |
| 欠压恢复 | 12.6V/25.2V |
| 特征 | 空载损耗: ≤10mA 温度补偿: 4mV/Cell/℃ 回路降压: ≤170mV |
| 工作环境 | 工作温度: -20℃-60℃ 储存温度: 30℃-70℃ 温度要求: ≤90℃ 无凝露 |
| 安装孔线号 | ≤7# AWG (16mm2) |
宝贝详情:
Solar30系列控制器是一种智能型、多用途太阳能充放电控制器。该系列产品使用定制的LCD显示屏，具有非常友好的操作界面；各控制参数可灵活设定，充分满足您的不同应用需求。
Solar30系列控制器具有如下特点：
1、形象的LCD图形符号
2、简洁的按键操作
3、系统电压等级自动识别
4、智能型PWM充电方式
5、自动温度补偿
6、可调节的充放电控制参数
7、可设置的负载工作模式
8、充放电安时数累计功能
9、远程监控功能(需订制)
10、蓄电池反向放电保护
11、蓄电池欠压保护
12、蓄电池反接保护
13、过载、短路保护

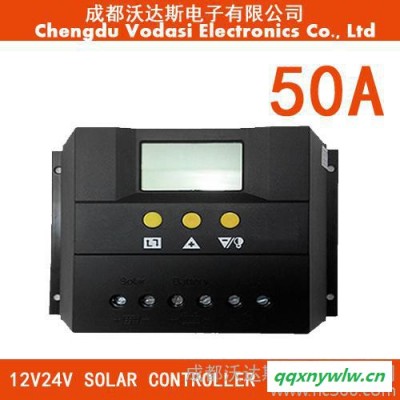

宝贝展示:
宝贝参数:
适用范围:
本控制器专为太阳能直流供电系统、太阳能直流路灯系统设计，并使用了专用电脑芯片的智能化控制器。采用一键式轻触开关，完成所有操作及设置。具有短路、过载、独特的防反接保护，充满、过放自动关断、恢复等全功能保护措施，详细的充电指示、蓄电池状态、负载及各种故障指示。本控制器通过电脑芯片对蓄电池的端电压、放电电流、环境温度等涉及蓄电池容量的参数进采样，通过专用控制模型计算，实现符合蓄电池特性的放电率、温度补偿修正的高效、高准确率控制，并采用了高效PWM蓄电池的充电模式，保证蓄电池工作在**的状态,大大延长蓄电池的使用寿命命。具有多种工作模式、输出模式选择，满足用户各种需要。
安装及使用:
安装：
1.准备好相关工具及电缆。建议您选配合适的电缆，保证电流密度﹤4A/mm2这样有利于减小线路压降。推荐：30A用10mm2 电缆线。检查安装场所是否符合相关安全规定，请避免在潮湿、多尘、存在易燃易爆及腐蚀性气体的场所安装使用控制器。
2.将太阳能控制器固定安装到垂直平面上，安装孔径及孔间距详见第五节。为保证控制器良好的散热条件，请在控制器上下方各预留10cm空间。
3.按顺序将负载、蓄电池、太阳能电池板与控制器连接起来，注意保证负载、蓄电池、太阳能电池板的极性与控制器一致。
4.将外置式温度传感器探头插入控制器左边的温度探头接口，探头放置在与蓄电池温度相近的地方。（否则,控制器将对各控制参数进行错误的温度补偿。）
5.如带有远程监控功能，请将附送的通讯电缆一端插入控制器右边的通讯端口，另一端连接到上位机。
拆卸：为防止意外发生，拆卸时请按顺序将太阳能电池板、蓄电池、负载与控制器断开连接。
注意事项：蓄电池极性反接不会损坏控制器，但会对您的负载设备有安全风险。
**大输入输出功率 | 5A | 10A | 15A | 20A | 30A |
12V | 60W | 120W | 180W | 240W | 360W |
24V | 120W | 240W | 360W | 480W | 720W |
注意: 给12V电池充电, 太阳能板的输出电压应为18V左右 给24V电池充电, 太阳能板的输出电压应为36V左右 | |||||

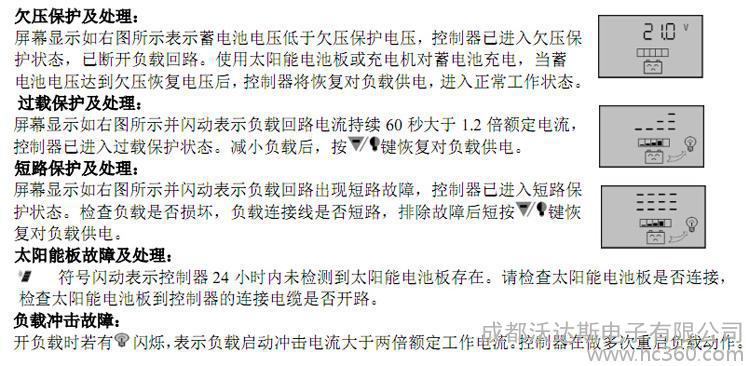

使用说明:
