一体化沼气气柜

WY一体化型气柜介绍

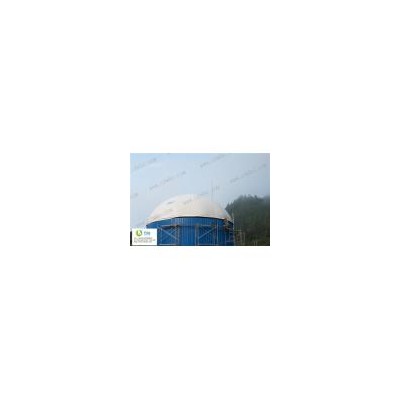

WY型:一体化气柜适用于罐体之上，沼气储存与输出，整体呈球形或锥形。与独立气柜不同的是其安装于反应器上部。

   WY型一体化气柜特点：    安装于厌氧罐上方，经济性较高。结构较紧凑，节约了气柜所占的土地资源，同时节约了厌氧罐顶盖和气柜基础。当罐体直径较大时安装传统的硬顶盖不太方便，此时使用WY型一体化气柜较容易解决。      为了不让内膜接触到沼液，罐口一般需要增加伞状网架兜住内膜。伞状网架不能有毛刺、锐利点以免损坏内膜，网架的受力按照1.5KP设计。故此气柜内膜施加在网架上的力不得超过1KP（网架设计1.5KP为安全设计），当气柜压力大于1KP时需要安装标准安全保护器保护内膜及网架安全。

一、双膜气柜清单：

1、内膜1件

2、外膜1件

3、管箍

4、不锈钢视窗大小各一套（下板焊接螺栓、pc板、密封胶垫、螺母及垫片）

5、120㎜×3密封胶垫 长度同底边长度

6、探压软管

7、软管快速接头5个

8、外膜排水阀门1只

9、控制柜和保护器接口变径、三通

10、 保护器泄压进气软管

11、 气柜风口软管

12、 容量探测头 一套5只（1型控制柜配备）

13、 恒压控制柜（选配但一般都含）

14、 安全保护器（选配但一般都含）
