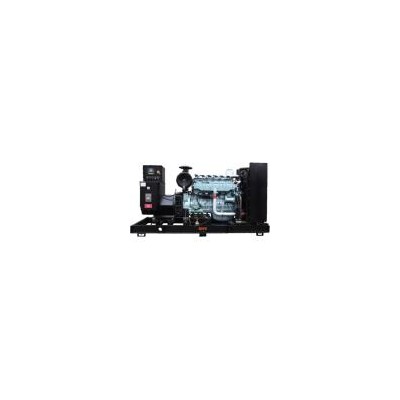

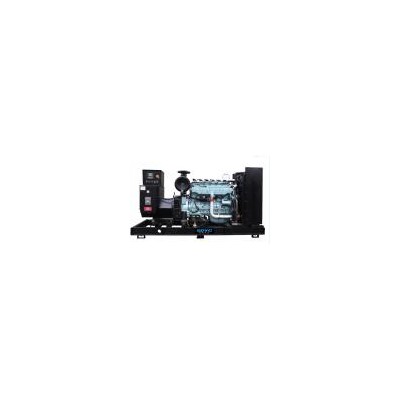

200kw沼气发电机组参数表
1.机组数据
型 号 | YC200GF-Z |
额定电压（V） | 230/400 |
额定电流（A） | 361 |
额定频率（Hz） | 50 |
功率因素 | 0.8 |
启动方式 | 电启动 |
稳态电压调整率 | ≤±1% |
稳态频率调整率 | ≤50% |
稳压电压波动率 | ≤±0.5% |
稳压频率波动率 | ≤±0.5% |
瞬态电压调整率 | -15%--+20% |
瞬态频率调整率 | -10%--+10% |
电压稳定时间 | ≤1S |
频率稳定时间 | ≤3S |
波动失真 | 正弦波，波形畸变<5% |
抑制无线电干扰性能 | 电话影响系数TIF<50，电话谐波系数THF<2% |
外型尺寸（mm） | 3050*1050*1750 |
重 量（kg） | 3050 |
2、发动机
型 号 | YC12T-4-Z |
发动机品牌 | 依辰动力（中国重汽配套） |
发动机功率（kw） | 248 |
发动机结构 | 6缸直列四冲程，增压中冷 |
配气系统 | 电控外混式（同车用） |
转速（r/min） | 1500 |
缸径/行程（mm） | 126/155 |
排量（L） | 11.846 |
缸数 | 6 |
单缸气门数 | 4 |
进气压力（kpa） | 5-10 |
转速调节 | ECU电子调速（进口ECI） |
启动方式 | 24VDC电启动，并配有硅整流充电发电机 |
冷却方式 | 闭式水冷 |
机油规格 | CD-40 |
3、发电机
型 号 | ECO381L4A |
制造商 | 美奥迪 |
励磁方式 | 无刷自励 |
绕组方式 | 全铜线绕组 |
调压方式 | AVR自动调压 |
额定电压（V） | 400/230 |
额定电流（A） | 361 |
相数 | 三相四线制 |
防护等级 | IP22 |
绝缘等级 | H级 |
空载电压调整范围 | ≥±5% |
沼气发电机组产品管控
1． 设备主要标准及规范
l GB2820-1997 往复式内燃机驱动的交流发电机组
l GB1105.1-87 内燃机台架试验性能试验方法
l GB14048.1-5 开关设备和控制设备
l GB/T4942.2 电器外壳防护等级
l GB755 旋转电机 定额和性能
l GB48260 电机功率等级
l GB4942.1 电机外壳防护等级
l GB997 电机结构安装形式代号
l GB/T147113 中小型旋转电机安全通用要求
2． 关于沼气发电机组
l 低能耗、低排放、低噪音
l 该沼气发动机采用干式空气滤清器，燃气ECU智能控制
l 机组耐用、能适应恶力环境的使用
l 结构紧凑、操作方便
l 性能稳定，易于启动
l 故障率低，维修方便，配件易得
3． 机组运行环境
l 海拔高度不超过1000米时，不降低功率
l 环境温度：-25～+50℃
l 室内通风条件良好
l 无化学腐蚀性气体，无导电尘埃的场所
l 沼气压力（机组进气口1m处）5-15kpa
l 沼气中CH4浓度50-60%
l H2S含量≤20mg/m3
