| 产品用途 | 散热器 |
|---|---|
| 质保时间 | 一年保修，终身服务 |
| 计量单位 | 台 |
| 类型 | 液压试验台 |
| 品牌 | 思明特 |
| 型号 | SUP_ |
| 加工定制 | 是 |
一、产品定位
散热器内部压力脉冲试验装置主要应用于散热器的脉冲试验，箱体是由液压系统和热交换系统，控制仪表等组成的一个有机体，在门都安装闭合检测开关，进行测量检测，以满足试验安全性。试验压力0-4Mpa，配备思明特数据采集系统，可控制升压速率以及记录整个实验过程，显示压力曲线，试验完毕后可打印中英文报告。本实验装置采用计算机控制，整个控制系统采用工业控制计算机＋二次控制仪表系统＋传感器开关控制模式，并对所有的开关量进行闭合PLC 监控，并采用逻辑关系，保证系统的安全和可靠，能够进行故障记录，自动系统锁定逻辑，保证无人值班的试验安全。
二、技术指标
1. 试件规格
1) 被测件数量：1～5件；
2) 被测件内腔容积：10 mL/件～3800 mL/件；
3) 被测件**大尺寸：L2000×H1200×T50 mm；
4) 试件布置方式：1～5件试件横列于试验间，即试件长度位于试验间宽度方向，5路循环回路均布在试验间长度方向；
5) 试件总发热量：≤5 kW；
6) 试件**大压降：≤100 kPa。
2. 试验间有效容积：L×W×H≥2400×1400×1050 mm；
3. 试验间工作温度：室温；
4. 压力交变试验参数
1) 工作介质：耐高温液压油，具体种类和型号由供方推荐，需方确认；
2) 介质温度范围：40～150 ℃任意设定；
3) 介质控温精度：±3 ℃；
4) 介质温度波动度：±1 ℃；
5) 脉冲压力范围：0～25.0 MPa任意可调；
6) 压力脉冲次数：0～1,000,000次任意设定；
7) 低压残余压力：视试件内阻而定，原则上应可达到0 MPa；
8) 压力控制精度：设定值的±2%或±0.5 bar，取**大值；
9) 脉冲频率：1/40～3.0 Hz任意可调，以≤1Hz的低频为主；
10) 频率控制误差：±1 cycle/min；
11) 试验波形：正弦波，三角波，方波，梯形波，直线波，
主要测试程序有:压力上升—爆破; 压力上升—保压---爆破; 压力上升---保压---卸压; 递增升压
三、主要技术参数
1. 工作介质：液压油；
2. 单件内容积：750～3800 mL/件；
3. 实验介质温度：(100～120)±3 ℃；
4. 实验温度：室温
5. 压力脉冲范围：(0～3.5)±0.2 bar；
6. 脉冲频率：(1/8～2.0) Hz；
7. 脉冲次数：200,000次；
8. 脉冲波形：三角波(升压、降压时间均分)；梯形波(高压、低压驻留时间可分别设置，剩余时间升压、降压均分)；正弦波(周期按设定频率自动计算)；方波(高压、低压驻留时间可分别设置，升压、降压时间尽量短，但不必设定)。
9. 检漏试压：经20,000次脉冲压力后，升压至5 bar，维持5min，自动判断有无明显泄漏。如试件合格，继续脉冲压力疲劳试验。
四、散热器压力脉冲试验装置的特点
1. 支持断电自动保存数据。
2. 可存储**j30万次循环的脉冲压力波形。
3. 拆卸被试管路后的泄漏介质自动回收。
4. 采用伺服控制技术,可以j确控制压力。
5. 内部采用保温层，可以控制环境温度与液体温度。

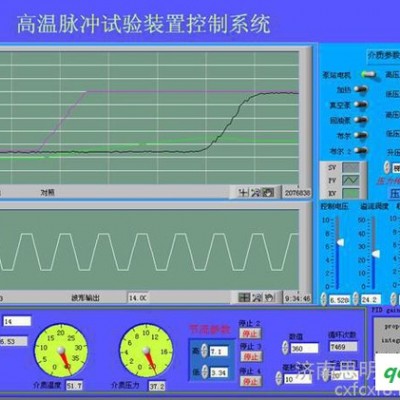

6. 配有工件自动检漏和停机，电器安全保护措施采用计算机控制，可实时显示脉冲压力波形(设定波形和实际波形)、压力值、循环次数、流体温度、环境温度等参数。
7. 计算机数据采集处理，打印输出环境温度、脉冲次数和脉冲压力波形。
8. 实验数据可回访，可以按照实验时间、实验次数等查询实验结果
9. 试验时可以自由设定运行周期次数要求，当达到要求时可以自动停止试验。
10. 配备观察窗，观察窗设有保护装置，试验时外部可以观察试样试验情况。
