| 产品重量 | 2500 |
|---|---|
| 电源电压 | 50-60 |
| 工作温度 | -50℃~300℃ |
| 生产速度 | 600片1小时 |
| 用途 | 太阳能电池片串焊 |
| 品牌 | 国产 |
| 型号 | HBS-CH600 |
| 加工定制 | 是 |
| 外形尺寸（长x宽x高） | 395*150*180 |
选用自动串焊机的优势：
1.选用好帮手全自动串焊机可以提高太阳能电池片焊接效率；（600片/小时）可替代10~15名熟手；
2.可以保证电池片焊接：精度：±0.5mm，合格率98%以上，破片率≤3‰，焊接效果一致；
3.可以连续运转，不受体力限制，半年至1年收回成本。
设备概要：

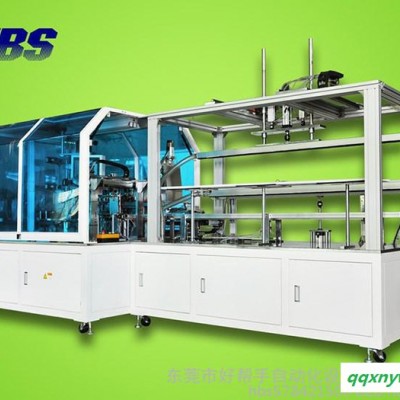

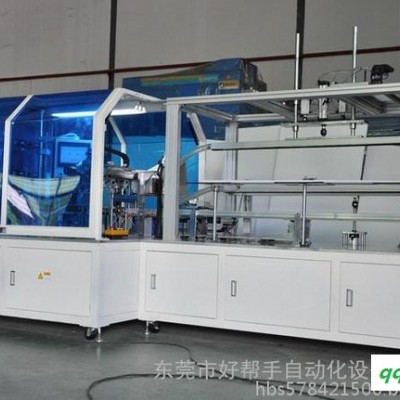

本串焊机用于将2栅或3栅的太阳能电池片的自动串焊。操作人员将电池片放在分割器的供料盘中（建议每盘数量不超过100片），能替代传统的手工焊接，提高电池片的焊接效率和质量！
注明：本设备主要针对尺寸为：125x125（mm）和156x156（mm）两种规格电池片进行焊接！其他规格可以按要求定制！
设备机构：
设备由电池片供给机构、电池片取放机构、电池片修正机构、焊带供给机构、焊带拉放机构、焊接机构、电池串传送机构、电池串收纳机构及机器的控制中心PLC和人机界面所组成。
技术参数：
1.重量：约2.5吨；
2.设备外形尺寸：3950*1500*1800mm(L*W*H)；
3.作业对象:单晶/多晶电池片；
4.焊带供给：2焊带或3焊带自动供给；
5.焊接速度:约6秒/片（600片/小时）；
6.焊接精度：±0.5mm；
7.破片率：≤3‰；
8.焊接方式:红外线焊接；
9.输入功率：9KWMax，50-60Hz/AC 220V/16A；
10.入气源：要求气压0.6MPa，工作气压（0.5-0.7）MPa；
11.制系统:松下PLC/工控机；
12.焊接外观:无焊穿，无偏移，焊接平整；
13.焊接合格率：98%以上；
14.适用电池片尺寸规格：标准尺寸125x125mm或156x156mm(可按客户要求定制)。
