电压 | 12.0 |
---|---|
额定功率 | 20 |
防护等级 | IP65 |
类型 | 太阳能路灯 |
寿命 | 500000 |
外形尺寸 | 5000-8000 |
用途 | 照明 |
光源类型 | LED |
品牌 | 华能光电 |
型号 | hn |
加工定制 | 是 |
日照时间 | 6-8 |

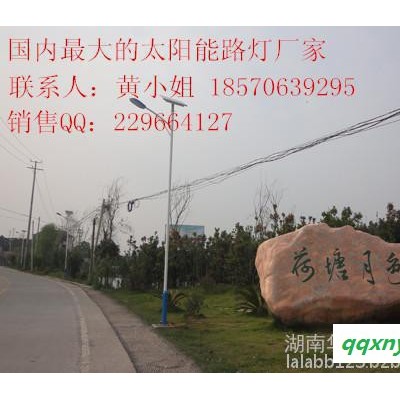

怀化市供应太阳能LED路灯
基本介绍
太阳能LED路灯、太阳能路灯是采用晶体硅太阳能电池供电,免维护阀控式密封蓄电池(胶体电池)储存电能,超高亮LED灯
太阳能LED路灯
具作为光源,并由智能化充放电控制器控制,用于代替传统公用电力照明的路灯。无需铺设线缆、无需交流供电、不产生电费;采用直流供电、光敏控制;具有稳定性好、寿命长、发光效率高,安装维护简便、安全性能高、节能环保、经济实用等优点。可广泛应用于城市主、次干道、小区、工厂、旅游景点、停车场等场所。产品部件灯杆结构:钢质灯杆及支架,表面喷塑处理,电池板连接采用专利防盗螺丝。
华能,新能源专家,您的专业销售顾问:黄小姐 18570639295 ,代理加盟热线QQ:229664127
系统组成
太阳能LED路灯系统可以保障阴雨天气15天以上正常工作!它的系统组成是由LED光源(含驱动)、太阳能电池板、蓄电池(包括蓄电池保温箱)、太阳能LED路灯控制器、路灯灯杆(含基础)级辅料线材等几部分构成。

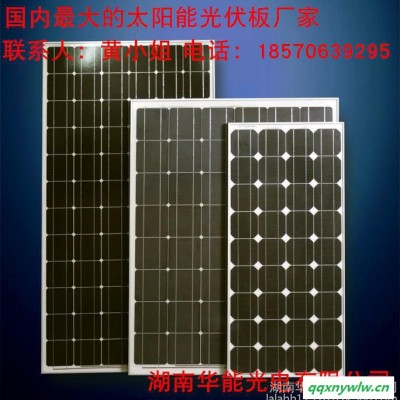

太阳能电池组件一般选用单晶硅或者多晶硅太阳能电池组件;LED灯头一般选用大功率LED光源;控制器一般放置在灯杆内,具有光控、时控制、过充过放保护及反接保护,更高级的控制器更具备四季调整亮灯时间功能、半功率功能、智能充放电功能等;蓄电池一般放置于地下或则会有专门的蓄电池保温箱,可采用阀控式铅酸蓄电池、胶体蓄电池、铁铝蓄电池或者锂电池等。太阳能灯具全自动工作,不需要挖沟布线,但灯杆需要装置在预埋件(混凝土底座)上。
电池组件支架
1) 倾角设计
为了让太阳能电池组件在一年中接收到的太阳辐射能尽可能的多,我们要为太阳能电池组件选择一个最佳倾角。
关于太阳能电池组件最佳倾角问题的探讨,在一些学术刊物上出现得不少。本次路灯使用地区为长沙地区,选定太阳能电池组件支架倾角为16o。
2)抗风设计
在太阳能LED路灯系统中,结构上一个需要非常重视的问题就是抗风设计。抗风设计主要分为两大块,一为电池组件支架的抗风设计,二为灯杆的抗风设计。下面按以上两块分别做分析。
⑴太阳能电池组件支架的抗风设计
依据电池组件厂家的技术参数资料,太阳能电池组件可以承受的迎风压强为2700Pa。若抗风系数选定为27m/s(相当于十级台风),根据非粘性流体力学,电池组件承受的风压只有365Pa。所以,组件本身是完全可以承受27m/s的风速而不至于损坏的。所以,设计中关键要考虑的是电池组件支架与灯杆的连接。
在本套路灯系统的设计中电池组件支架与灯杆的连接设计使用螺栓杆固定连接。
华能,新能源专家,您的专业销售顾问:黄小姐 18570639295 ,代理加盟热线QQ:229664127
⑵路灯灯杆的抗风设计
路灯的参数如下:
电池板倾角A = 16o 灯杆高度 = 5m
设计选取灯杆底部焊缝宽度δ = 4mm 灯杆底部外径 = 168mm
焊缝所在面即灯杆破坏面。灯杆破坏面抵抗矩W 的计算点P到灯杆受到的电池板作用荷载F作用线的距离为
PQ = [5000+(168+6)/tan16o]× Sin16o = 1545mm=1.545m。所以,风荷载在灯杆破坏面上的作用矩M = F×1.545。
根据27m/s的设计最大允许风速,2×30W的双灯头太阳能LED路灯电池板的基本荷载为730N。考虑1.3的安全系数,F = 1.3×730 = 949N。
所以,M = F×1.545 = 949×1.545 = 1466N.m。
根据数学推导,圆环形破坏面的抵抗矩W = π×(3r2δ+3rδ2+δ3)。
上式中,r是圆环内径,δ是圆环宽度。
破坏面抵抗矩W = π×(3r2δ+3rδ2+δ3)
=π×(3×842×4+3×84×42+43)= 88768mm3
=88.768×10-6 m3
风荷载在破坏面上作用矩引起的应力 = M/W
= 1466/(88.768×10-6) =16.5×106pa =16.5 Mpa<<215Mpa
其中,215 Mpa是Q235钢的抗弯强度。
所以,设计选取的焊缝宽度满足要求,只要焊接质量能保证,灯杆的抗风是没有问题的。
控制器
太阳能充放电控制器的主要作用是保护蓄电池。基本功能必须具备过充保护、过放保护、光控、时控、防反接、充电涓流保护、欠压保护、防水保护等。蓄电池防过充、过放保护电压一般参数如表
1)器件选用
在选用器件上,目前有采用单片机的,也有采用比较器的,方案较多,各有特点和优点,应该根据客户群的需求特点选定相应的方案,在此不一一详述。
2)表面处理
该系列产品采用静电涂装新技术,以FP专业建材涂料为主,可以满足客户对产品表面色彩及环境协调一致的要求,同时产品自洁性高、抗蚀性强,耐老化,适用于任何气候环境。加工工艺设计为热浸锌的基础上涂装,使产品性能大大提高,达到了最严格的AAMA2605.2005的要求,其它指标均已达到或超过GB的相关要求。
华能,新能源专家,您的专业销售顾问:黄小姐 18570639295 ,代理加盟热线QQ:229664127
3)充电涓流保护
湖南华能光电有限公司电池板对蓄电池充电时,蓄电池在达到峰值电压后,如果继续高压充电容易造成蓄电池的失水或失控;如果停止充电时,蓄电池又无法饱和。此款控制器在充到峰值电压后立即降压1V,然后进入涓流充电状态,保证了蓄电池可以稳定于饱满状态,同时又避免了失水或失控,类似于对蓄电池进行循环充,不仅高效的保护了蓄电池,还提升了蓄电池的充电次数,使用寿命更长。
工作原理
太阳能LED路灯工作原理说明:白天太阳能LED路灯在智能控制器的控制下,太阳能电池板经过太阳光的照射,吸收太阳能光并转换成电能,白天太阳电池组件向蓄电池组充电,晚上蓄电池组提供电力给LED灯光源供电,实现照明功能。直流控制器能确保蓄电池组不因过充或过放而被损坏,同时具备光控、时控、温度补偿及防雷、反极性保护等功能。
产品参数
*主体材料:灯杆为全钢结构、整体热镀锌/喷塑处理
*太阳能电池组件:晶体硅15-80WP(按负载配置)
*系统工作电压:直流12V—24V
*控制器:太阳能灯具专用控制器,光控+时控,智能控制(天黑灯自开,天亮灯自熄灭)
*储能电池:全封闭免维护铅酸蓄电池12V17Ah—80Ah(根据负载配置)
*光源类型:节能高功率集成LED,稀土高效节能灯(可按客户要求配置)
*防护等级:IP65
*使用温度:-30度至70度,抗风力≥150Km/h
*照明时间:4~14小时(可根据需要调节)
*灯杆高度:2米~4米(可以按客户要求制作)
*阴雨天保证:可连续工作4~5个阴雨天(区域/季节不同有差异)(可按客户要求制作)
本产品无需铺设地下线缆,无需支付照明电费,太阳能庭院灯所采用的关键部件太阳能电池板、太阳能直流路灯智能控制器、免维护蓄电池、照明灯具均经过国家发改委/GEF/世界银行光伏产品认证。主要适用于城市道路、小区广场、工业园区、旅游景区、公园绿化带等场所的亮化照明。
我们所生产的所有产品都按照标准严格执行材料检验、制程巡查、成品出货检验,以确保客户获得满意的产品,公司建有一套完善的售前,售中,售后服务体系,处处为您的利益着想,真正实现一对一服务。
华能,新能源专家,您的专业销售顾问:黄小姐 18570639295 ,代理加盟热线QQ:229664127
老化,适用于任何气候环境。加工工艺设计为热浸锌的基础上涂装,使产品性能大大提高,达到了最严格的AAMA2605.2005的要求,其它指标均已达到或超过GB的相关要求。
3)充电涓流保护
湖南华能光电有限公司电池板对蓄电池充电时,蓄电池在达到峰值电压后,如果继续高压充电容易造成蓄电池的失水或失控;如果停止充电时,蓄电池又无法饱和。此款控制器在充到峰值电压后立即降压1V,然后进入涓流充电状态,保证了蓄电池可以稳定于饱满状态,同时又避免了失水或失控,类似于对蓄电池进行循环充,不仅高效的保护了蓄电池,还提升了蓄电池的充电次数,使用寿命更长。
长沙华能光电有限公司是交通便捷,是一家集设计、开发、生产组装、安装、服务融于一体的道路照明灯具企业。
企业的主导产品交通信号灯系类、绿色光源太阳能灯系列、庭院灯系列、草坪灯系列、LED灯系列,品种齐全款式新颖。湖南华能灯具厂的诚信、实力和产品质量获得业界的认可。欢迎各界朋友莅临参观、指导和业务洽谈。
