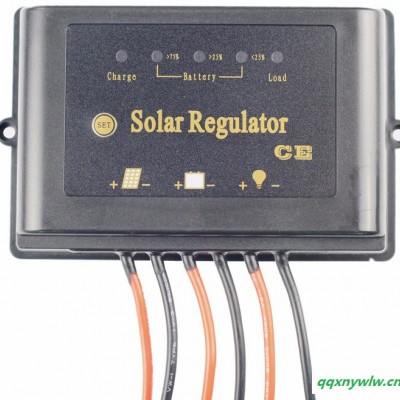

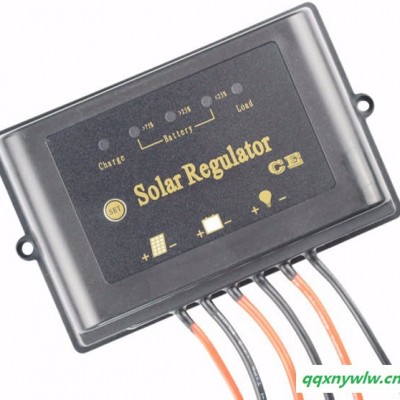

20A48v太阳能充电控制器

20A48v太阳能充电控制器

一、48V控制器产品特点：

 ◆系统自动识别电压。

◆全防水设计。采用铝合金外壳，小巧、美观大方，散热性能优良。

◆蓄电池反接保护：蓄电池反接后系统不工作

 （注意：负载端有负电压输出）。

◆4段式充电（正常充电，浮充，提升充电，均衡充电）。

◆太阳能无二极管充电回路，低发热，高效率。

◆太阳能回路防反充，防反接保护。

◆负载过流，短路保护。

◆过热保护。

◆可连续40个阴雨天不熄灯

二、20A48v太阳能控制器介绍：
1.  使用微处理器和专用控制算法，实现了智能控制。
2.  科学的蓄电池管理方式，当出现过放时，对蓄电池进行提升电压充电，进行一次补偿维护，正常使用时，使用直充和浮充结合的充电方式，增强了蓄电池的使用寿命；同时具有高精度温度补偿，使充电控制更加**。
3.  参数设置具有掉电保存功能，即系统模式和控制参数等重要数据均保存在芯片内部，掉电后不丢失，使调节更加方便，系统工作更可靠。
4.  充电回路采用双MOS串联式控制回路，使回路电压损失较使用二极管的电路降低近一半，充电采用PWM模糊控制，使充电效率大幅提高，用电时间大大增加。
5.  LED直观显示太阳能电池、蓄电池和负载的状态，让用户实时了解系统运行状况.

三、20A24v太阳能控制器参数：
控制器型号：CM系列
额定充电电流：□5A □10A □15A □20A □30A
系统电压：□36V        □48V
额定负载电流□5A □10A □15A □20A □30A
空载损耗: ≤2.8MA
充电回路压降：不大于0.26V；
放电回路压降不大于0.15V
超压保护:17V；×3/36V；  ×4/48V
过载，短路保护1.25倍额定电流60秒、1.5倍电流5秒时过载保护动作，大于3倍电流短路保护动作
提升充电电压: 14.6V；×3/36V ×4/48V (维持时间：55min)（仅当出现过放电时调用）
直充充电电压: 14.4V；×3/36V ×4/48V  (维持时间：55min)
浮充电压: 13.6V；×3/36V ×4/48V (维持时间：直至降到充电返回电压动作)
充电返回电压: 13.2V；×3/36V ×4/48V
过放返回电压: 12.6V；×3/36V ×4/48V
欠压电压:12.0V；×3/36V ×4/48V
过放电压: 11.1V；×3/36V ×4/48V
温度补偿: -4.5mv/℃/2V（提升、直充、浮充、充电返回电压补偿）；
控制方式: 充电：PWM脉宽调制；
工作温度:-35℃至+55℃
重量（毛重）/套200G
产品尺寸118*78*32.5
防护等级IP56
