| 标称放电电流 | 20KA |
|---|---|
| 响应时间 | ≤25n |
| 最大放电电流 | 40KA |
| 最大操作电压 | DC1000V |
| 工作温度范围 | -40℃~+85℃ |
| 品牌 | 雷祺 |
| 型号 | LSPD-40/1000 |
From:深圳市雷祺电子科技有限公司
销售一部：江西、贵州、重庆、河北、甘肃、内蒙古、辽宁、天津
联 系 人： 卢校伟
手 机：13714401914
邮 箱： 1960990265@qq.com
电话号码：0755-61348781
传真号码：0755-27525865
Q Q：1960990265
网 址：//spd007.com
地 址：深圳市宝安区龙华清泉路名翠大厦A1003

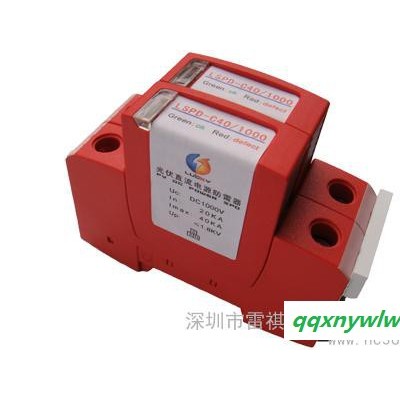

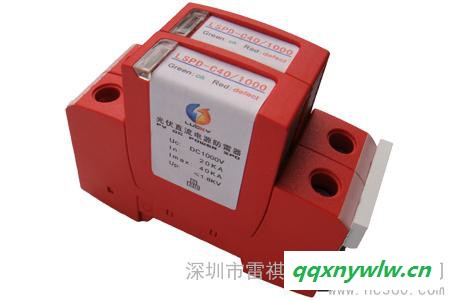

光伏直流电源防雷器产品介绍:
雷祺（LUCKY）太阳能光伏直流电源防雷器（SPD/浪涌保护器/电涌保护器)是按SPDII级类试验要求设计的用于太阳能发电系统的电涌保护器，具有较强的雷电流汇放能力；适用于太阳能发电系统的直流供电线路设备的C级保护。
光伏直流电源防雷器功能特点:
1、具有较强的雷电流汇放能力，适用于太阳能发电系统。
2、模块化分离结构，运行维护方便。
3、配有遥信接点，实现远程监控。
4、双重热脱扣装置，温控断路技术。
5、可视告警窗口颜色表示保护的工作状态，绿色(正常)、红色(故障)。
光伏直流电源防雷器产品应用和安装位置:
安装在LPZ1区界面及后续分区，并联安装在太阳能电池电源输出口、电源控制器、电源转换器等处。
光伏直流电源防雷器技术参数:
名称 | 太阳能光伏直流电源防雷器 | ||
型号 | LSPD-40/1000 | LSPD-40/600 | LSPD-40/500 |
最大持续工作电压DC (Uc) | DC1000V | DC600V | DC500V |
最大持续工作电压AC (Uc) | AC750V | AC460V | AC385V |
电压保护水平(Up) 在In时 | ≤2.5kV | ≤2.0kV | ≤1.8kV |
标称放电电流 (In) (8/20μs) | 20kA | ||
最大放电电流 (Imax) (8/20μs) | 40kA | ||
响应时间 (Ta) | ≤25ns | ||
接入导线截面 (L/N) | 16-25mm2 | ||
失效指示 | 指示窗口：绿色正常，红色失效 | ||
安装方式 | 35mm DIN导轨 | ||
备用保险丝 | 100A | ||
工作环境 | -40℃~+85℃ | ||
相对湿度 | ≤95% | ||
外型尺寸 | 91×69×36mm | ||
外壳材料 | 强化热熔塑料 UL94-V0 | ||
外壳保护等级 | IP20 | ||
