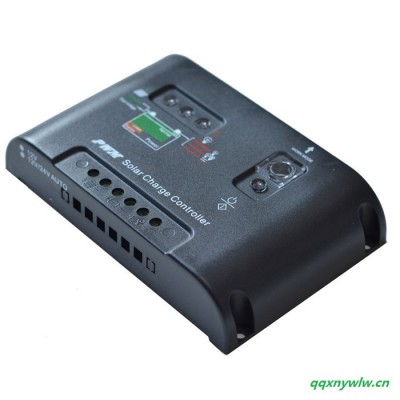

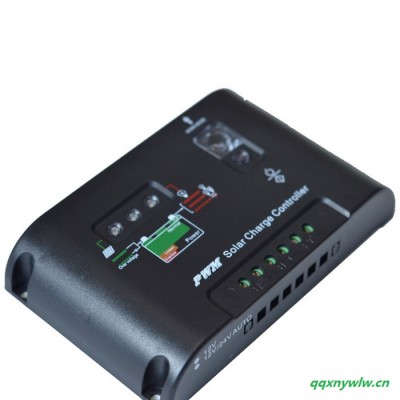

SUNYOBA PWM太阳能控制器10A 12V/24V 光时控家用光伏发电系统10I-EC

                 产品名称：太阳能控制器                                  产品用途：控制多路太阳能电池方阵

产品型号】         10I-EC 10A
【产品规格】         12V/24V,10A
【产品类别】        太阳能控制器,太阳能路灯控制器,太阳能充放电控制器【包装内容】       (1) 控制器一台  10A +(2)英文说明一套

 【概况 】

   本控 制器专为太阳能直流供电系统设计，并使用了专用电脑芯片的智能化控制器。采用一键式轻触开关，完成所有操作及设置。具有短路、过载、独特的防反接保护，充 满、过放自动关断、恢复等全功能保护措施，详细的充电指示、蓄电池状态、负载及各种故障指示。本控制器通过电脑芯片对蓄电池的端电压、放电电流、环境温度 等涉及蓄电池容量的参数进行采样，通过专用控制模型计算，实现符合蓄电池特性的放电率、温度补偿修正的高效、高准确率控制，并采了用高效PWM蓄电池的充电模式，保证蓄电池工作在最佳的状态，大大延长蓄电池的使用寿命。具有多种工作模式、输出模式选择，满足用户各种需要。

 ■技术指标

■主要特点：

1、  利用蓄电池放电率特性修正的准确放电控制。放电终了电压是由放电率曲线修正的控制点，消除了单纯的电压控制过放的不准确性，符合蓄电池固有的特性，即不同的放电率具有不同的终了电压。

2、  具有使用了单片机和专用软件，实现了智能控制；

3、  过充、过放、电子短路、过载保护、独特的防反接保护等全自动控制；以上保护均不损坏任何部件，不烧保险；

4、  采用了串联式PWM充电主电路，使充电回路的电压损失较使用二极管的充电电路降低近一半，充电效率较非PWM高3%-6%，增加了用电时间；过放恢复的提升充电，正常的直充，浮充自动控制方式使系统由更长的使用寿命；同时具有高精度温度补偿；

5、  直观的LED发光管指示当前电瓶状态，让用户了解使用状况；

6、  所有控制全部采用工业级芯片（仅对带I工业级控制器），能在寒冷、高温、潮湿环境运行自如。同时使用了晶振定时控制，定时控制精确。

7、  取消了电位器调整控制设定点，而利用了Flash存储器记录各工作控制点，使设置数字化，消除了因电位器震动偏位、温漂等使控制点出现误差降低准确性、可靠性的因素；

8、  使用了数字LED显示及设置，一键式操作即可完成所有设置，使用极其方便直观，

9、  具有直流输出或1HZ频闪输出2种输出选择，频闪输出特别适用于LED交通警示灯等。

【工作模式设置表】

 【常见故障现象及处理方法】在出现下列现象时，请按照下述方法进行检查：
