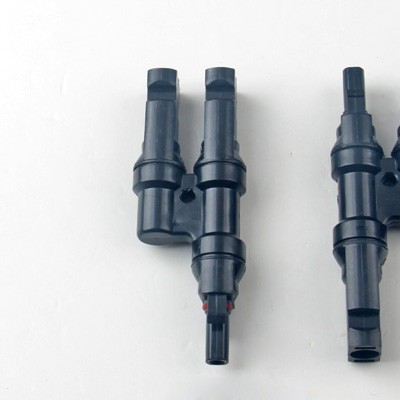

| 名称 | MC4太阳能光伏三通连接器TUV认证 |
|---|---|
| 产品用途 | MC4太阳能光伏三通连接器 |
| 品牌 | NBJH |
| 型号 | LQ1T |
用于多组太阳能电池板连接(串联,并联)
1.**大耐压: DC 1000V
2.额定电流: 25A
3.使用温度: -40C°~ +85C°
4.安全等级: Class Ⅱ
5.接触电阻: <5mΩ
6.防水等级: IP65
7.连接线规格: 2.5、4、6mm?
8.简单、安全的安装方式
9.良好的抗机械冲击性能
10.较低的接触电阻
11.大电流、高电压的承载能力
12.优良的塑料原料，具备卓越的高低温、防火、防紫外线等性能，适合长期户外使用
13.创新的密封、防水防尘设计：IP65
◇产品概述：
LQ-1T太阳能电池组件线缆连接器，该连接器采用内鼓形簧片接插,公母头与接线盒子及线缆配合使用，采用PPO材料，外壳有强烈的抗老化、耐紫外线能力；符合于室外恶劣环境条件下的使用要求；线缆的连接采用插入与固定的自锁结构连接。公母头的固定带有稳定的自锁机构，开合自如与MC4**接合.本产品已通过TUV认证。符合：DIN V VDE V 0126-3。
主要技术规格：Main Technical Specification:
●**大工作电压：1000V DC Maximum working voltage: DC1000V
●**大工作电流：25A Rated Current : 25A
●阻燃等级：UL94-V0 Flame class: UL94-V0
●污染等级：2级 Pollution degree: 2
●连接电阻：≤5mmΩ Contact resistance:≤5mmΩ
●外壳防护等级：IP65 Shell Protection degree: IP65
●连接线规格：4mm2 Specification of Connecting Line: 4mm2
●使用温度：-40～+85℃Ambient temperature range：-40～+85℃
●安全等级：class‖ Safety Level: class‖
●插入力：≤50N Insertion force:≤50N
●拔出力：≥50N Withdrawal force:≥50N
主要特性：Main Features
有强烈的抗老化、耐紫外线功能，符合室外恶劣环境条件下的使用；线缆的连接采用铆接与紧箍方式；公母头插拔便捷，不需要借助其它工具，插拔不易损坏插接扣。
With excellent aging resistance and UV endurance, it can be used in harsh environment. The cable connection adopts means of rivet and lock. It does not need extra instruments for the removal of plugs and removal will not cause any harm to plugs
