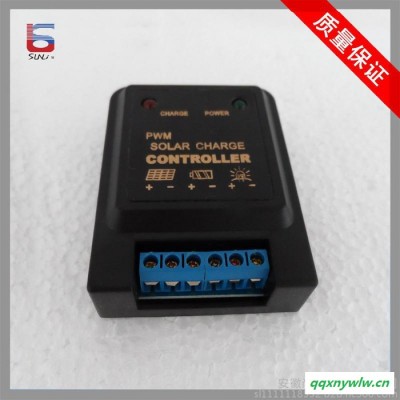

**6V/12V 3A 5A 太阳能控制器 光控 时控 路灯控制器 户用型控制器

产品介绍：本产品是新一代智能型太阳能充放电控制器，具有超强稳定性和极高使用寿命。本系列具有自动检测蓄电池电压功能、PWM方式充电和全面的保护功能：过充、过放、过流、短路、接反等。

产品安装尺寸及接线：

1、安装环境：安装在干燥通风处。

2、安装尺寸（如下图所示）注意事项。

3、接线方法（如图）

  A、先接蓄电池（正极靠左），连接正确。

  B、再接电池板（正极靠左）连接正确，充电指示灯开始亮，进入充电状态。否则检查线路。

  C、再接光源（图中灯泡、正极靠左）连接正确，灯泡发光（路灯型白天长灭，欠压、过压长灭）。否则检查线路。

  D、最后接雨控线，将雨控线连接到灯具上方的水槽中，检查是否牢靠。（雨控线不能太长，不能超过1米，太长影响雨控灵敏度，越短越灵敏）

备注：此上ABCD必须按顺序连接，否则会损坏控制器。

图示：

尺寸：

LED显示说明：

定时说明：

    本控制器内部含拨码开关(8 4 2 1码定时),所以客户在定时务必将外壳打开方能定时操作.(打开外壳后,可以看见下图所示的拨码开关)具体操作如下:

    对于下图所示的拨码开关(1 2 3 4)分别对应于定时的时间(8 4 2 1);

    如客户需要定时6小时,只要将2和3对应的拨码向上拨就可以设定LED灯夜晚亮6小时.如定时11小时,只要将8和2和1对应的拨码向上拨上就可以设定LED灯夜晚亮11小时.

    如客户对拨码(8 4 2 1)全部都向上拨动的情况下,控制器将默认纯光控.

    如客户对拨码(8 4 2 1)全部都向下拨动的情况下,控制器将默认户用系统，负载24H都有输出。

功能：

1、本控制器具有户用型和路灯型于一体的设计。

2、本控制器适用于6V/12V蓄电池系统。

3、本控制器具有光控、时控、雨控等功能。

4、本控制具有过充、过放、过流、短路、反接等保护措施。

5、科学严谨的外形设计，运用高等级防护手段。

6、具有强充、均衡冲、浮充三段式PWM调节充电方式。

安全建议：

1、本控制器具有反接保护，但仍严禁接反，接反对负载是有一定损伤。

2、接蓄电池发现控制器工作不正常或不工作，必须及时检查线路，不允许此时还去接电池板（电池板和蓄电池同时接反，会损坏控制器）。

3、蓄电池具有大量能量，任何时候都要避免蓄电池意外短路。

4、蓄电池充满会产生一些可燃气体，注意远离火花，以防爆炸。

5、要遵守蓄电池厂商的安全建议，避免儿童接触，防止意外发生。

附录：1、参数
