| 输入电压范围 | 220v |
|---|---|
| 输出功率 | 3000w |
| 输入欠压保护 | 10 |
| 输出波形 | 正弦波 |
| 品牌 | 乐阳新能源 |

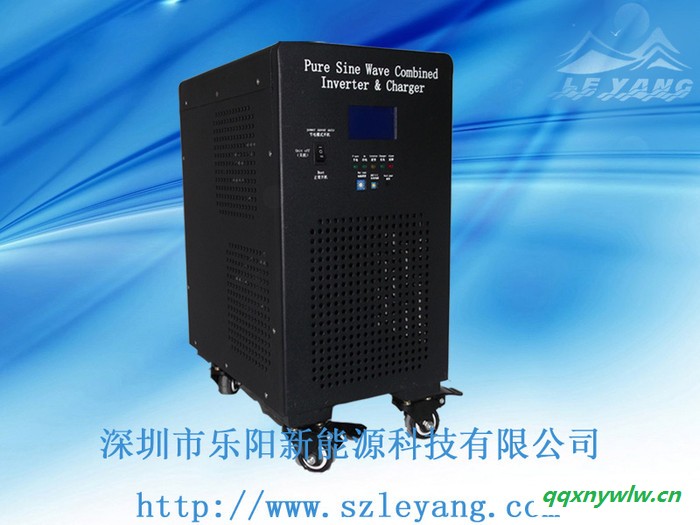

一:逆控一体机简介
乐阳新能源生产的逆控一体机是纯正弦波智能型逆变电源。将蓄电池的DC12V/DC24V/DC48V直流电通过太阳能逆变电源变成AC220V/AC110V的正弦波交流电，供用户负载使用。太阳能发电系统由太阳能发电板,充放电控制器,逆变器,蓄电池等组件组成,根据使用方式可以分为几种类型;类型有:纯逆变型;市电互补型;逆控一体机;
逆控一体机由太阳能充放电控制器,太阳能逆变器集成在同一台设备中,让用户使用时减少接线,更方便使用;
适用于DC12V或DC24V或DC48V的太阳能发电系统;
核心优势:
※CPU智能控制，美国逆变器**技术方案；
※采用**好的电子元器件，质量稳定，寿命长；
※高转换效率，半载环境下转换效率达90-95%;市电环境下达99%以上;
※低空耗，在睡眠状态下，损耗在1W~6W之间；
※自带可调节大电流智能市电充电功能;可用市电对电池充电;
二:逆控一体机工作方式
<1>纯逆变型
太阳能发电板发出的直流电,经过外置充放电控制器,充放电控制器平时给电池充电,在需要用电时,逆变器把电池的直流电逆变出稳定的交流电供负载使用;
<2>市电互补型
1:市电主用型:太阳能发电板发出的直流电,经过外置充放电控制器,对电池充电;当市电断电或异常时,由太阳能电池,经过逆变器把电池的直流电逆变出稳定的交流电供负载使用;此转换是完全自动的;当市电恢复正常时,又立即转为市电供电;(市电充电功能可在面板上取消,0-9档定位器,调到0)
2:太阳能主供型:太阳能发电板发出的直流电,经过外置充放电控制器,对电池进行充电,需要用电时,是由太阳能电池经过逆变器,逆变出稳定的交流电供负载使用;当电池容量不足时,自动转为市电供电方式;(市电充电功能可在面板上取消,0-9档定位器,调到0)
三:逆控一体机产品特性
1、纯正弦波输出；
2、CPU管理，智能控制，模块式组成；
3、LED显示，可以直观的显示机器的全部运行参数；
4、高转换效率，转换效率在89%~98%之间；低空耗，在睡眠状态下，损耗在1W~6W之间；是太阳能/风能发电系统**选择的太阳能逆变器；
5、本系列产品带载能力，抗负载能力**，如带动水泵，空调，冰箱等；额定功率1KW逆变器，可以带动1P空调，额定功率2KW逆变器可以带动2P空调，3KW逆变器可以带动3P空调等；根据这个特性可以定义此逆变器为动力型逆变器；
6、本系列采用美国**工频电路设计，采用全新全进口电子料，系统稳定性好，故障率低，寿命长，一般正常使用寿命可以达到八年以上；
7、完善的保护功能：低压，高压，高温，短路，过载保护等；
8、休眠功能：当开关在休眠模式下，空耗为1W～6W之间，只有芯片在工作，逆变器在休眠状态下进行自动循环检测，当连接的负载大于30W后，系统会在20S内自动开机进入正常工作模式，为负载供电；当卸载（小于30W）后，20S内自动进入睡眠状态；此功能大大减少了系统不必要的电量浪费；
此功能特意为节能而设计；
9、通过CE、EMC等国际认证；
10、产品保修时间长，终身技术支持；
五、太阳能逆变器技术参数
市电供电模式时参数
220V系统 110V系统
效率 ≥98%
输入电压波形 正弦波(市电或发电机) 正弦波(市电或发电机)
市电额定输入电压 220Vac/230Vac/240Vac 110Vac/120Vac/130Vac
市电额定输出电压 220Vac/230Vac/240Vac 110Vac/120Vac/130Vac
市电低压关断点 154Vac±4% 77Vac±4%
市电低压恢复点 164Vac ±4% 82Vac ±4%
市电高压关断点 263Vac±4% 131Vac±4%
市电高压恢复点 253Vac±4% 126Vac±4%
额定输入频率 50Hz/ 60Hz (自动检测) 50Hz/ 60Hz (自动检测)
输出电压波形 有市电时与输入电压波形一致 有市电时与输入电压波形一致
转换时间 <10ms <10ms
直流供电时（逆变状态）规格参数
功率因数 0~1.0
额定输出电压 (V) 230Vac 110Vac
额定输出频率(Hz) 50/60 ± 0.3Hz
输出电压范围 ±10% rms
效率 >90%
过载保护
(SMPS load) (110%<负载量<125%) ±10%: 15分钟后断开输出
(125%<负载量<150%) ±10%:10秒钟后断开输出
负载量>150% ±10%: 0.2秒钟后断开输出
欠压警告 10.5Vdc ± 0.3Vdc （直流为DC12V机型时）
21.0Vdc ± 0.6Vdc （直流为DC24V机型时）
42.0Vdc ± 1.2Vdc （直流为DC48V机型时）
直流电输入电压过低，自动断电 10.0Vdc ± 0.3Vdc（直流为DC12V机型时）
20.0vdc± 0.6Vdc （直流为DC24V机型时）
40.0vdc± 1.2Vdc （直流为DC48V机型时）
输入过压警告
及断电 16Vdc ± 0.3Vdc （直流为DC12V机型时）
32Vdc ± 0.6Vdc（直流为DC24V机型时）
64Vdc ± 1.2Vdc（直流为DC48V机型时）
输入过压恢复 15.5Vdc ± 0.3Vdc（直流为DC12V机型时）
31.0Vdc ± 0.6Vdc （直流为DC24V机型时）
62.0Vdc ± 1.2Vdc （直流为DC48V机型时）
省电模式 空载功率 ≦10W
安全认证：CE EMC
通讯接口 RS232/USB(或定制）
冷却 变速风扇风冷
操作环境、噪音 环境温湿度 -20-50℃，0-95%相对湿度（不结露）;噪音＜60dB
重量-净重（KG) 18(1KW)、20(2KW)、22(3KW)、35(4KW)、38(5KW)、40(6KW)、
外形尺寸：425*188*168 622*188*168 安装尺寸：480*232*188 678*232*188
详细尺寸图请向乐阳新能源业务部提供CAD版本详细尺寸图；
六/一、市电充电模式规格
型号 规格
1012 1024 2012 2024 3012 3024 3048 4024 4048 5024 5048 6024 6048
标称输入电压 110Vac/120Vac/220Vac/230Vac
输入电压范围 100～127Vac/196～255Vac
理论输出电压 根据电池种类
理论充电电流 35A 20A 65A 35A 75A 45A 30A 35A 35A 35A 40A 75A 50A
本机型充电为智能充电，充电电流大小由：面板定位器调节、电池容量、电池实时状态影响，主要是为了有效的保证充电的同时，更有效地保护蓄电池，延长电池寿命；
充电电流校正 ±5A
电池初始电压 电池正常电压9.0～15.7V / 18.0～31.4V / 36.0～62.8V
充电器短路保护 断路器
断路器大小 10A 20A 30A 40A
过压保护 当V≧15.7Vdc/31.4Vdc/62.8Vdc,每一秒嘟嘟声响0.5秒，60秒后出现故障
充电规则
规则 三个阶段: 智能充电
恒流充电 (恒流阶段) → 恒压充电 (恒压阶段) → 浮充 (恒压阶段)
充电阶段转换 ◆ 恒流充电阶段：如果输入交流电, 充电器将以**大恒定电流运行直到恒压阶段..
◆ 软件计时器将计算从交流电开始 ,直达充电器达到恒压0.3V. 然而把这个时间记做T0, T0×10 = T1.
◆ 恒压充电阶段: 从T1开始计时;充电器将保持恒定电压模式,直到T1 计时完成. 然后电压降到浮充电压. 定时器的**小时间时1小时,**大时间为12小时.
◆ 浮充阶段: 在浮充阶段,电压将保持在浮充电压.
◆ 如果重新连上交流电,电压将降到12Vdc/24Vdc 以下, 充电器将重新开始以上循环.
◆ 如果充电器保持浮充状态10天,充电器将重新开始循环..
充电曲线图：
六/二、充放电控制器技术参数
型号：LY-SKZ 2440 4820 4840 4880
额定功率（W） 1000 1000 2000 4000
额定充电电流（A） 40 20 40 80
额定直流电压（V） 24 48
太阳能输入 额定电压(V) 42 84
额定功率（W） 1000 1000 2000 2路2000输入
电池 过充保护电压（V） 28.6 57.2
过充恢复电压（V） 27.4 54.8
恒压充电电压（V） 27 54
过放报警电压（V） 20 40
其它 排风扇启动温度 55℃
环境温度 0-90%**大，不凝结
保护功能 夜间防反充电，太阳能接反
控制方式 PWM/MPPT
七、电池型号设置
由于现用于蓄能的电池类型有多种，并且不同类型的电池充放电参数有差别，为了有效地保护蓄电池，提高充电效果，乐阳新能源生产的逆变器适用于多种电池类型，在面板上有电池选择旋钮开关，只要选择对应的电池类型开关档位**能保证**适合的充电规格。
开关档位 描述 开路 浮充
电压 电压
12V 24V 48V 12V 24V 48V
0 取消充电 不充电 不充电 不充电 不充电 不充电 不充电
1 美国胶体电池 14.0 28.0 56.0 13.7 27.4 54.8
2 玻璃棉电池1 14.1 28.2 56.4 13.4 26.8 53.6
3 玻璃棉电池2 14.6 29.2 58.4 13.7 27.4 54.8
4 密封铅酸电池 14.4 28.8 57.6 13.6 27.2 54.4
5 欧洲胶体电池 14.4 28.8 57.6 13.8 27.6 55.2
6 开放式铅酸电池 14.8 29.6 59.2 13.3 26.6 53.2
7 钙电池 15.1 30.2 60.4 13.6 27.2 54.4
8 脱酸电池 15.5 31.0 62 4 小时后关闭
9 未使用 - - - -
八、控逆一体机状态说明
液晶及指示灯说明
节电模式开机(P-Save) **个绿色指示灯亮表示在节电模式下 (节电时负载 ≦25W)
市电模式(AC) 第二个绿色LED指示灯亮表示在交流供电模式下
逆变指示(Inverter) 第三个黄色指示灯亮表示逆变
充电指示(Chager) 第四个绿色指示灯亮表示充电
故障指示（Alarm） 第五个红色指示灯亮表示逆变器故障
控制器输入指示灯（Solar1） 第六个红色指示灯亮表示太阳能组件正常工作
电池指示灯（Solar2） 第七个黄色指示灯亮表示蓄电池欠压 交替闪烁表示蓄电池过充保护
电池指示灯(Battery) 第八个绿色指示灯亮表示蓄电池电压正常
逆变器故障报警说明
电压过低 逆变器绿色指示灯亮, 蜂鸣器每5秒响0.5秒
电压过高 逆变器绿色指示灯亮, 蜂鸣器每1秒响0.5秒,60秒后发生故障.
逆变模式下过载 110%< 负载<125%, 14分钟之内警报不响,**5分钟后每5秒响一次. 125% <负载<150%, 每1秒响0.5秒,60秒后发生故障 负载>150%,每1秒响0.5秒,20秒后发生故障
温度过高 散热片温度. ≥105oC, 红色指示灯亮, 蜂鸣器每1秒响0.5秒
备注：具体报警器设置参考目录1.
保护
温度过高保护 散热片温度. ≥105oC, 30秒后保护 (关闭输出)
九、控逆一体机接线说明
A.前后面板说明
1. 市电输入充电过流保护器
“Charger input protect”
2. 逆变器输出过流保护器
“Inverter output protect”
3. 交流输入 “AC INPUT ”
“L”火线
“N”零线
“E”地（机壳）
4. 交流输出 “AC OUTPUT”
“L” 火线
“N”零线
“E”地（机壳）
5. 信号指示控制接口（状态指示及开关机信号） “Remote pLYt”
直流输入端口（电池接口） 请注意:直流电压等级！
6. “DC-”负极 （电池负极）
7. “DC+”正极（电池正极）
8. “E” 地
9. “SOLAR”太阳能光伏板输入
特别注意：请勿将交流输入与输出接反，火线及零线接反，直流输入正负接反！
A. 开关机键
B. 电池类型设置
C. 市电给电池充电电流大小设定
