| 额定电流 | 12 |
|---|---|
| 额定功率 | 24v |
| 防护等级 | IP67 |
| 工作电压 | 24V |
| 工作电源 | 太阳能 |
| 外壳材质 | 铝合金 |
| 种类 | 灯控制器 |
| 分类 | 微程序控制器 |
| 品牌 | 远方动力 |
| 型号 | sdf-60 |
| 加工定制 | 是 |
| 质量认证 | ISO9001-2000 |

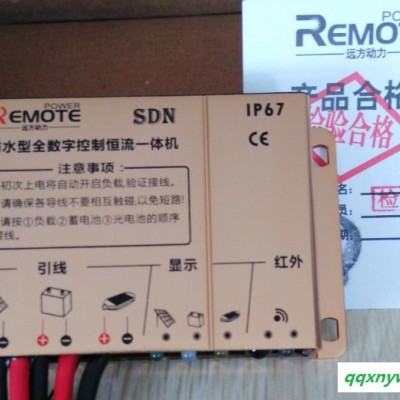

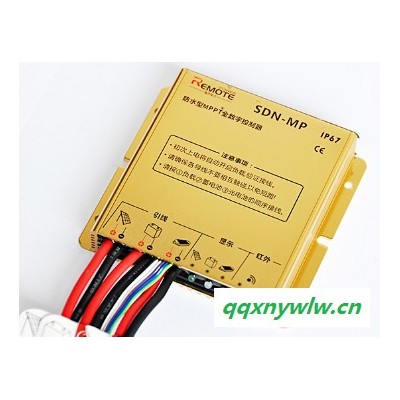

本产品为新一代防水太阳能智能控制器，采用高速MCU和专用控制算法设计，使控制更加先进和智能。同时采用先进工艺生产，具有防水性能好、体积小、功率密度高等特点。独具创新的调试方式为用户提供更加简单快捷的使用方式。具有短路、过载、防反接保护，充满、过放自动关断、恢复等全功能保护措施，详细的充电指示、蓄电池状态、负载及各种故障指示。对于具有自动识别的型号，系统上电时将检测系统电压，
1.2应用领域
?太阳能路灯
?太阳能庭院灯
?太阳能杀虫灯
?小型太阳能电站系统
?各种太阳能直流供电系统
1.1基本参数
| 系统电压 | 12V/24V Auto |
| 系统电流 | 30A |
| 空载损耗 | < 5mA |
| 太阳能输入电压 | < 55V |
| 充电回路压降 | 不大于0.20V |
| 放电回路压降 | 不大于0.15V |
| 超压保护 | 17.0V；×2/24V |
| 均衡充电电压 | 14.6V；×2/24V（25℃），维持时间：1小时 |
| 提升充电电压 | 14.4V；×2/24V（25℃），维持时间：2小时 |
| 浮充电压 | 13.8V；×2/24V （25℃） |
| 充电返回电压 | 13.2V；×2/24V （25℃） |
| 过放返回电压 | 12.5V；×2/24V |
| 欠压电压 | 12.0V；×2/24V |
| 过放电压 | 11.1V；×2/24V |
| 温度补偿 | -4.0mv/℃/2V； |
| 光控电压 | 光控开5V，光控关6V |
| 光控判断时间 | 10min |
| 过载、短路保护 | 1.25倍额定电流30秒； 1.5倍额定电流5秒过载保护动作； ≥3倍额定电流短路保护。 |
| 工作温度 | -35℃至+65℃； |
| 防护等级 | IP68 |
| 重量 | 400g |
| 尺寸 | 104*28*85(mm)（长×宽×高） |
1.2保护功能
1.防水等级：IP68,1.5水深72小时。
2.蓄电池反接保护：蓄电池反接后系统不工作，但负载端有负电压输出。
3.电池板反接保护：电池板反接后不损坏系统
4.过载保护：1.25倍额定电流30秒，1.5倍额定电流5秒过载保护。
5.负载短路保护：≥3倍额定电流
6.夜间防反充保护：晚上防止蓄电池通过电池板放电
7. TVS防雷保护
1.3短路解除
1.短路保护后，长按键可解除短路状态
2.短路保护后，每4小时解除一次
3.短路保护后，第二天晚上自动解除
1.4过放与过放返回电压
1.过放电压：11.1V
2.过放返回电压：前两次为12.5V，第三次为13.5V。
1.5输入特性
1.额定输入电压：12V/24V
2.蓄电池输入电压范围：10V～34V
3.太阳能电池板输入电压：＜55V
4.电池板输入功率：≤240W/12V、≤480W/24V
5.待机静态功耗：<5mA
1.6输出特性
1.大输出电流：30A
1.7蓄电池充电
1.均衡充电时间：1小时
2.提升充电时间：2小时
3.出现过放时第二天采用均衡充电方式
4.每七天一个周期对蓄电池进行一次均衡充电
1.8温度补偿
温度补偿：-4.0mv/℃/2V，温度补偿仅对提升充电、直充充电、浮充充电、充电返回电压进行补偿。
