| 型号 | I-P-Smart2-60A |
|---|---|

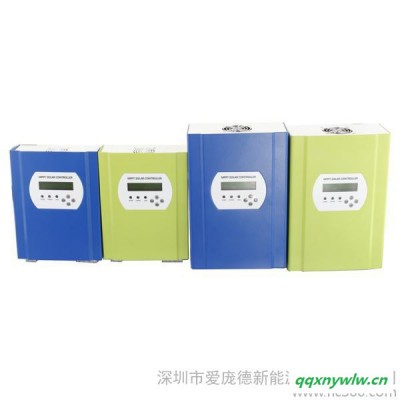

| 颜色 | 蓝色、绿色 |
| 类型 | DC12V/24V48V系统自动识别 |
| 输出电压 | 48V |
| 输出功率 | 3400W |
| 负载调整率 | 98% |
| 产品认证 | CE、ROHS、FCC、PSE |
| 电压范围 | 48V |
| 材质 | 金属 |
| 额定电流 | 60A |
| 系统电压 | 48V |
| 品牌 | I-Panda爱庞德/中性/OEM |
一、产品介绍
这是一款**大功率点智能跟踪（MPPT）太阳能充放电控制器，比传统的控制器充电效率提高了30%~60%，其具有系统自动识别、PV宽电压范围输入、可为多种蓄电池充电、智能控制放电模式，RS232或LAN通讯等优点，是目前**高端的MPPT太阳能充放电控制器。
二、产品特点
1、充电模式为MPPT；转换效率高达99%，可比传统的控制器节约30%~60%太阳能电池板；
2、12V/24V/48V 系统自动识别，方便客户使用；
3、PV宽电压范围输入**大为DC150V；
4、可以无限并机；
5、记忆功能，保存功能设置，日期，时间,发电量等；
6、充电方式：三阶充（恒流、恒压、浮充），有效了延长了蓄电池的寿命；
7、放电模式有常开模式，常关模式，双时段控制开关模式，阳光控制开关模式，阳光控制开+延时关模式等；
8、客户可自行选择为4类常用电池（密封铅酸电瓶，排放式电瓶，胶体电瓶，镍镉电瓶）充电，并且可自定义为其它种类的电池充电，如锂电池等；
9、LCD和 LED显示各种参数，如型号，PV输入电压，电池类型，充电电压，充电电流，充电功率，工作状态等；还可为OEM客户加公司名称、网址、LOGO等；
10、RS232和LAN通讯，IP和网关地址可自行设置满足全球区域使用，并可提供通讯协议，方便客户统一集成管理；
11、提供专业的11国语言上位机软件，可显示和设置充放电系统的整个工作状况和工作参数；
12、智能设计，可在线升级，客户享受终生升级服务；
13、采用的元器件均为品牌，耐高温不低于105℃，理论设计寿命10年；
14、产品符合满足2002/95/EC环保要求，没有镉、氢化物和氟化物等；
15、产品通过CE,ROHS,FCC,PSE认证；可配合客户通过各项认证；
16、正常保修期二年，并且可提供3~10年延长保修服务；
三、产品参数
MPPT控制器型号：I-P-SMART2-40A/50A/60A -series 40A 50A 60A
充电模式 MPPT自动**大功率点跟踪
充电方式 三阶充：恒流（MPPT），恒压，浮充
系统类型 DC12V/24V/48V 自动识别
软启动时间 12V/24V/48V系统 ≤10S
整机效率 12V/24V/48V系统 ≥96.5%,≤99%
光伏组件利用率 12V/24V/48V系统 ≥99%
PV输入特性
MPPT工作电压及范围 12V系统 DC18V~DC150V
24V系统 DC34V~DC150V
48V系统 DC65V~DC150V
输入低压保护点 12V系统 DC16V
24V系统 DC30V
48V系统 DC60V
输入低压恢复点 12V系统 DC22V
24V系统 DC34V
48V系统 DC65V
**高极限输入电压 12V/24V/48V系统 DC160V
输入过压保护点 12V/24V/48V系统 DC150V
输入过压恢复点 12V/24V/48V系统 DC145V
**大太阳能板输入功率 12V系统 570W 700W 900W
24V系统 1130W 1400W 1700W
48V系统 2270W 2800W 3400W
充电特性
可选择的电池类型
（默认为GEL胶体电池） 12V/24V/48V系统 密封铅酸电池，排放式电池
胶体电池，镍镉电池
（还可以自定义为其它种类的电池充电）
恒压电压 12V/24V/48V系统 请参考电池类型的充电电压参数表
浮充电压 12V/24V/48V系统
充电额定电流 12V/24V/48V系统 40A 50A 60A
限流保护 12V/24V/48V系统 44A 55A 66A
温度系数 12V/24V/48V系统 ±0.02%/℃
温度自动补偿 12V/24V/48V系统 14.2V-**温度-25℃）*0.3
充电电压纹波峰-峰值 12V/24V/48V系统 200mV
充电稳压精度 12V/24V/48V系统 ≤±1.5%
放电特性
设置控制方式 控制器 或 上位机
放电**大电流 12V/24V/48V系统 40A
放电**大功率 12V/24V/48V系统 700W 1400W 2800W
放电保护 12V/24V/48V系统 保险丝 30A*2
双时段控制开关模式 12V/24V/48V系统 早上开，早上关；晚上开，晚上关
常开，常关控制模式 12V/24V/48V系统 常开或常关
PV电压控制开关模式 12V/24V/48V系统 PV电压开，PV电压关
PV电压和延时
控制开关模式 12V/24V/48V系统 PV电压开，延时关
放电电压保护 12V/24V/48V系统 低于设置电压停止输出；默认10.5V
（注：以单节12V电压设置）
通讯特性

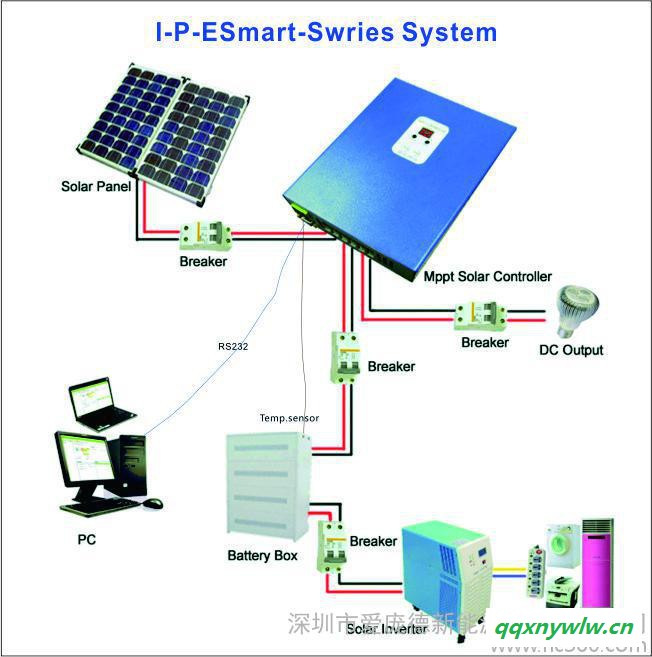

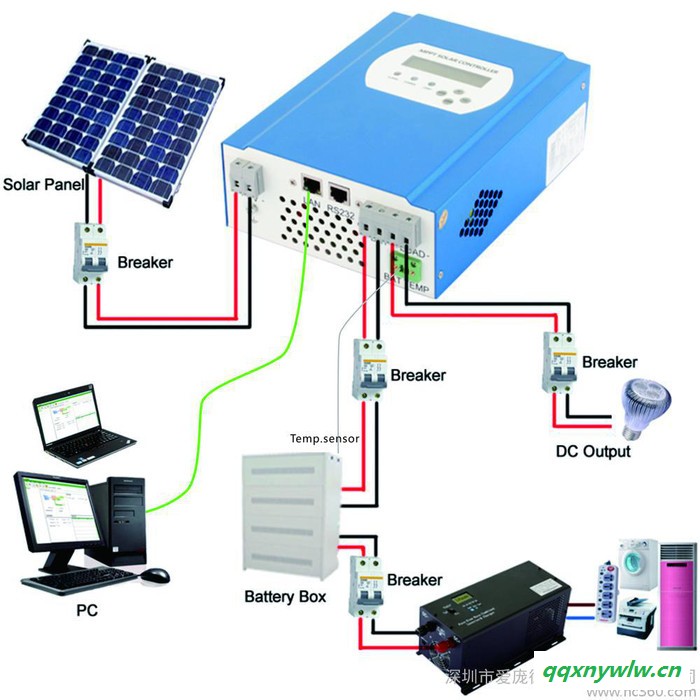

RS232通讯 12V/24V/48V系统 选择上位机COM连接方式

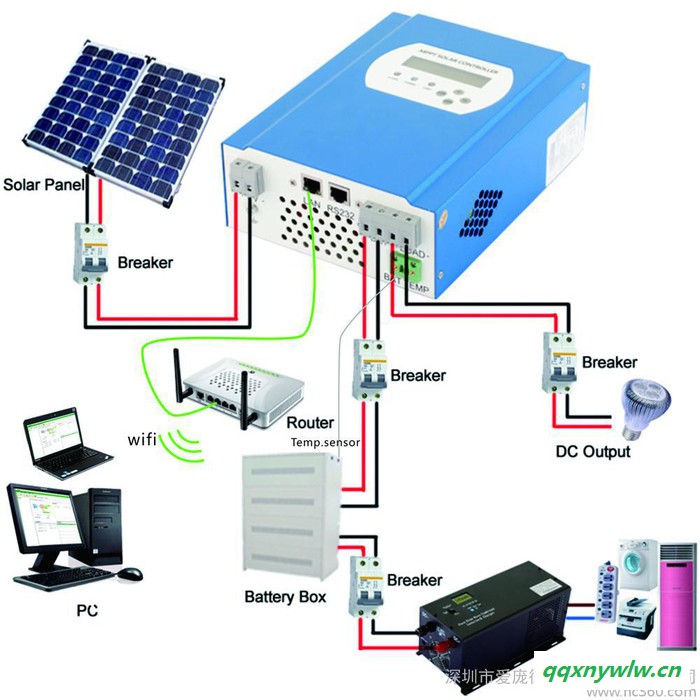

LAN通讯 12V/24V/48V系统 设置控制器和上位机对应的IP和网关地址；
然后选择上位机TCP连接方式；
保护功能
输入低压保护 参见输入特性
输入高压保护 参见输入特性
输入极性反接保护 有
输出过压保护 参见输出特性
输出极性反接保护 有
温度保护 95摄氏度
温升保护 85℃以上，减少功率输出，每度减少3A
其它参数
音响噪声 ≤40dB
散热方式 强迫风冷，风扇转速由温度调节，内部温度较低时，风扇缓慢运转或停转；控制器停止工作时，风扇停止运转;
元器件 进口材料，符合欧盟标准，所有温度选择的电解电容额定温度不低于105℃
气味 不产生异味和有害健康的气味
环保要求 满足2002/95/EC；
没有镉、氢化物和氟化物；
属性
尺寸 270*185*90
净重(kg) 3
毛重(kg) 3.6
安全等级 CE、PSE、FCC、EMC
电磁兼容性 EN61000
机械防护类型 IP21
环境要求
湿度 0~90%RH ( 不会结露)
海拔高度 0~3000m
环境温度 -20℃ ~ +40℃
储存温度 -40℃ ~ +75℃
大气压力 70~106kPa
备注：1、以上为本公司的标准参数；
2、我司可为客户定制36V/72V/96V 等非常规MPPT控制器服务 ；

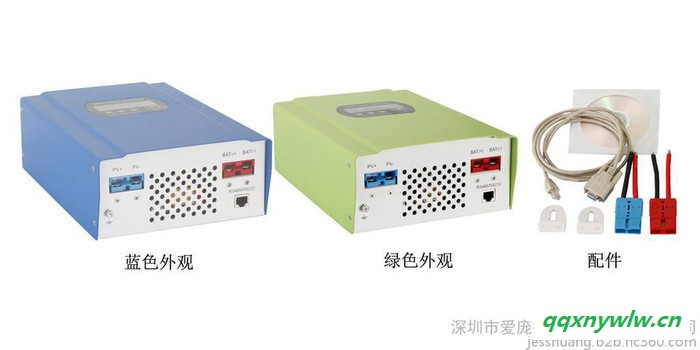

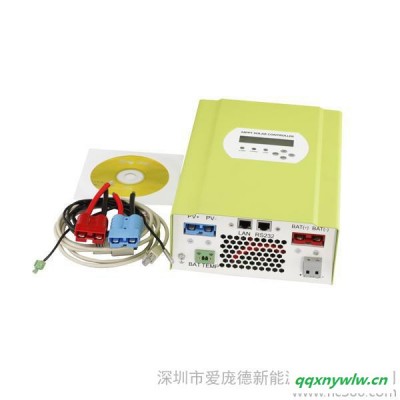

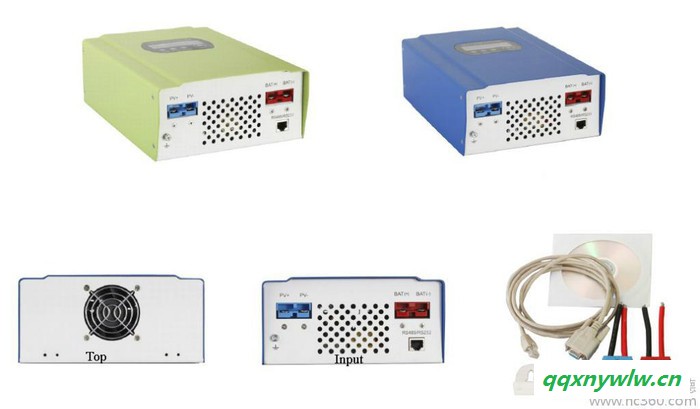

四、产品配套
序号 数量 配件名称
1 1PC 控制器整机（绿色或蓝色）
2 2 pc 挂耳（用于控制器固定在墙壁）
3 4 set 螺丝（用于挂耳锁在控制器）
4 1 pc RJ45转RS232连接线
5 1 pc 电池温度传感线
6 2 pc 保险丝（DC输出）
7 2pc 安德森端子
8 1 pc 说明书（用户手册）
