| 品牌 | I-Panda爱庞德/中性/OEM |
|---|---|
| 型号 | I-P-eSmart-40A |
| 颜色 | 蓝色、绿色 |
| 类型 | DC12V/24V/48V自动识别系统 |
| 输出电压 | 48V |
| 输出功率 | 2270A |
| 负载调整率 | 98% |
| 产品认证 | CE、ROHS、FCC、PSE |
| 电压范围 | DC60V-DC100V |
| 材质 | 金属 |
| 额定电流 | 40A |
| 系统电压 | 48V |
一、产品介绍
这是一款**大功率点智能跟踪（MPPT）太阳能充放电控制器，比传统的控制器充电效率提高了30%~60%，其具有系统自动识别、三阶充电方式、可为多种蓄电池充电、智能控制放电模式，RS232通讯等优点，是我司MPPT太阳能控制器e-SMART系列。
备注：控制器自动识别DC12V或DC24V或DC48V电池系统;
二、产品特点：
1、充电模式为MPPT；转换效率高达99%，可比使用传统的控制器节约30%~60%太阳能电池板；
2、12V/24V/48V 系统自动识别，方便用户用于不同的系统；
3、12V/24V/48V 系统，PV输入**大为DC100V；
4、充电方式：三阶充（恒流、恒压、浮充），有效了延长了蓄电池的寿命；
5、放电模式有常开模式，常关模式，PV电压（阳光）控制开关模式；
6、客户可自行选择为4类常用电池（密封铅酸电瓶，排放式电瓶，胶体电瓶，镍镉电瓶）充电，并且可自定义为其它种类的电池充电；
7、控制器数码管显示蓄电池电压和充电电流；上位机显示各种参数，如型号，PV输入电压，电池类型，电池电压，充电电流，充电功率，工作状态等；
8、RS232通讯，并可提供通讯协议，方便客户统一集成管理；
9、可无限并机；
10、产品通过CE,ROHS,FCC认证；可配合客户通过各项认证。
11、正常保修期二年，并且可提供3~10年延长保修服务；
三、产品参数
MPPT控制器型号：
I-P-eSMART-12V/24V/48V-系列 15A 20A 25A 30A 40A
充电模式 MPPT自动**大功率点跟踪
充电方式 三阶段：恒流（MPPT），恒压，浮充
系统类型 DC12V/24V/48V 自动识别
系统识别电压
12V系统 DC9V~DC15V
24V系统 DC18V~DC30V
48V系统 DC36V~DC60V
软启动时间 12V/24V/48V系统 ≤3S
动态响应恢复时间 12V/24V/48V系统 500us
MPPT效率 12V/24V/48V系统 ≥96.5%,≤99%
输入特性
MPPT工作电压范围
12V系统 DC14V~DC100V
24V系统 DC30~DC100V
48V系统 DC60~DC100V
输入低压保护点
12V系统 DC14V
24V系统 DC30V
48V系统 DC60V
输入低压恢复点(启动充电电压点)
12V系统 DC18V
24V系统 DC34V
48V系统 DC65V
输入过压保护点 12V/24V/48V系统 DC110
输入过压恢复点 12V/24V/48V系统 DC100V
**大太阳能板输入功率
12V系统(W) 213 284 355 426 568
24V系统(W) 426 568 710 852 1136
48V系统(W) 852 1136 1420 1704 2272
充电特性
可选择的电池类型
（默认GEL胶体电池） 12V/24V/48V系统 密封铅酸电池，排放式电池
胶体电池，镍镉电池
（还可以自定义为其它种类的电池充电）
恒压电压 12V/24V/48V系统 请参考电池类型的充电电压参数表
浮充电压 12V/24V/48V系统
充电额定电流 12V/24V/48V系统 15A 20A 25A 30A 40A
限流保护 12V/24V/48V系统 20A 25A 30A 35A 45A
温度系数 12V/24V/48V系统 ±0.02%/℃
温度自动补偿 12V/24V/48V系统 14.2V-**温度-25℃）*0.3
输出电压纹波峰-峰值 12V/24V/48V系统 200mV
输出稳压精度 12V/24V/48V系统 ≤±1.5%
输出放电特性
输出电压 根据蓄电池电压
输出低压保护 默认为10.5V，恢复为11V；可设置;
输出额定电流 30A
输出控制方式 常开模式，常关模式，PV电压控制开关模式
输出控制设置方式 控制器按键或上位机
显示
LED数码管显示 蓄电池电压，充电电流
LED灯显示 充电状态指示灯，LOAD指示灯
PC上位机（通信端口） RS232
保护功能
输入低压保护 参见输入特性
输入高压保护 参见输入特性
充电过压功率保护 有
输出低压保护 有
输出额定电流保护 有
温度保护 有
其它参数
音响噪声 ≤40dB
散热方式 自散热 风扇冷却
元器件 进口材料，符合欧盟标准；
认证 CEFCCROHS
属性
尺寸 DxWxH(mm) 205*168*60
包装尺寸DxWxH(mm) 265*196*110
净重(kg) 1.8kg
毛重(kg) 2kg
机械防护类型 IP25
环境要求
湿度 0~90%RH ( 不会结露)
海拔高度 0~3000m
环境温度 -20℃ ~ +50℃
储存温度 -40℃ ~ +75℃
大气压力 70~106kPa
备注：
1、以上为本公司的标准参数，如有改动恕不通知；
2、我司可为客户定制36V/72V/96V 等非常规MPPT控制器，提供OEM和ODM服务；
四、产品配套
序号 数量 配件名称
1 1pc 控制器整机(蓝色或绿色可选，或OEM)
2 2 pc 挂耳（用于控制器壁挂）
3 4 set 螺丝（用于挂耳锁在控制器）
4 1 pc RS232连接线
5 1 pc 电池温度传感线
6 2 pc 保险丝（DC输出）
7 1 pc 说明书（用户手册）
8 1 pc 光盘（内置上位机软件）
五、控制器，上位机软件，测试软件显示信息和设置参数
5.1上位机软件和测试软件显示信息和设置参数
图示：上位机软件
5.1.1直观的显示太阳能充放电状态，PV电压值，充电电压值，充电电流值等，并可设置电池类型，LOAD输出控制方式；
5.1.2产品标准配置上位机软件；不提供测试软件（由于测试软件要求客户的PC具备软件开发平台，如果有需要的客户可向我司申请索取）；
5.2控制器显示信息和设置参数

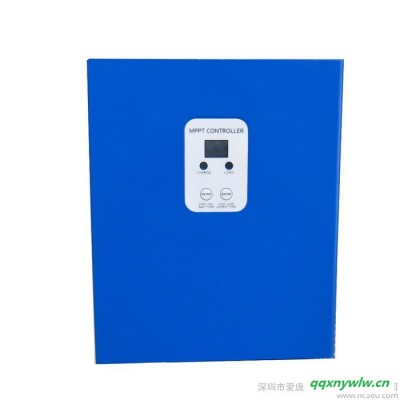

e-Smart 系列
5.2.1 ENTER1键：按左边ENTER1显示2位的电池电压（如果在充电中，则显示2位的充电电压），如某状态蓄电池电压或充电电压为13.5V，则显示13； 长按ENTER1可设置电池类型；详见说明书；
5.2.2 ENTER2键：按右边ENTER2显示2位的充电电流（如果没有充电则显示00），如某状态充电电流为20.5A，则显示25； 长按ENTER2可设置输出控制常开和常关控制方式；详见说明书；
