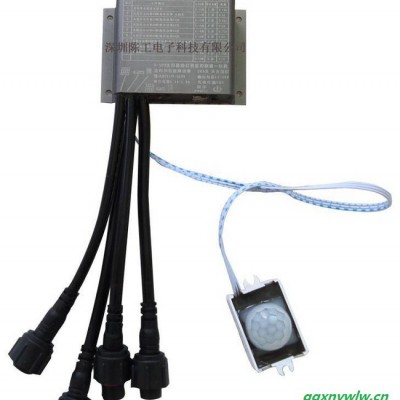

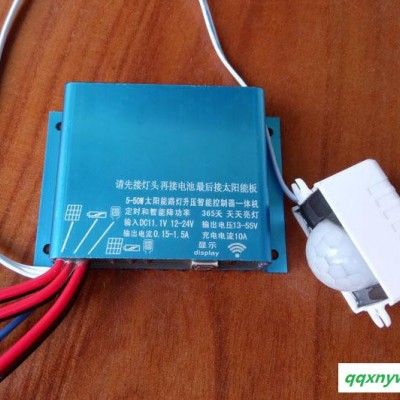

太阳能路灯控制器 一体化路灯人体感应 升压恒流路灯控制器一体机

人体感应 普通线60元(默认参数)

微波感应 普通线60元

人体感应 防水线75元

微波感应 防水线75元

一主要特点

1具有定时半功率和智能降功率两大功能，轻松实现365天，天天亮灯

2.全部采用工业级器件，能在寒冷、高温、潮湿环境正常运行

3五种负载工作模式：纯光控、光控+定时、电源加时控、电源。调试模式

4.输出直接驱动LED，电压智能控制，电流用户选择。智能半功率，方便不同灯具使用

5智能充电，电池1%——98%使用直充充电，98%——**智能控制半充，增强电池寿命

6充电双MOS串联式控制，使充电效率比二极管提高3%-8%，用电时间大大增加

7.系统指示太阳能电池、蓄电池和负载的状态，让用户实时了解系统运行状态，

8.具有过充、过放保护，短路，反接，及TVS防雷保护，提高系统的可靠性、耐用性。

9.使用了数码显示及设置，采用数字式电流调节，一键式即可完成所有设置，使用方便直观。

10.人体红外感应，有人时**输出，没人时50%输出，与定时半功率和智能降功率并用,

极大降低太阳能板和电池成本

安装步骤 电池于控制器线，要短而粗  100CM 内 2.5平方 剥开5MM

    先将控制器连接LED—连接电池—设定工作模式和电流—连接太阳能电池板

设置方式

按一下设置按键—长按进入工作模式—长按保存进入电流设置模式—长按保存设置成功

工作状态指示

1太阳能板指示：常亮快充，不亮不充

2蓄电池指示：常亮满电，慢闪欠电，快闪缺电

3负载指示：常亮正常，慢闪负载故障

4数码管显示 正常数字为工作模式，数字带点为电流模式

模式介绍

纯光控：光强降至启动点延时3分钟确认启动信号后，负载开始工作,有阳光时,光强升到启动点，确认信号后关闭输出负载

光控+时控：启动过程与纯光控相同，当负载工作到设定时间**关闭负载，

半功率模式  按工作模式时间。将输出功率减半

智能降功率  检测到电池电量不足自动降功率输出

手动模式：用于用户测试输出全功率和半功率，按一次全功率负载，再按输出半功率，第三次按键关闭负载。

电源模式  相当于升压电源

警告！打开负载前！请务必确认LED电流大小，设置参数错误造成损坏，本公司恕不负责

故障处理

   1蓄电池指示灯，不亮，蓄电池供电故障，请检查蓄电池连接是否正确

   2负载指示 ，  灯闪，输出短路或开路，检查后长按3秒即可

   3太阳能 指示， 不亮，请检查光电池电源两端连线是否正确，接触是否可靠

   4负载亮3-5秒停止工作  请检查输入功率是否充足

防水铝壳56*82*22MM

请由左往右依次接线：1.路灯头2.蓄电池3.太阳能板
