| 材质 | 金属 |
|---|---|
| 散热 | 温度控制风扇 |
| MCT充电模式 | MPPT |
| 品牌 | 爱庞德新能源有限公司 |

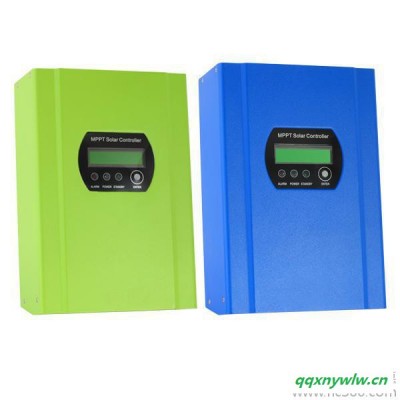

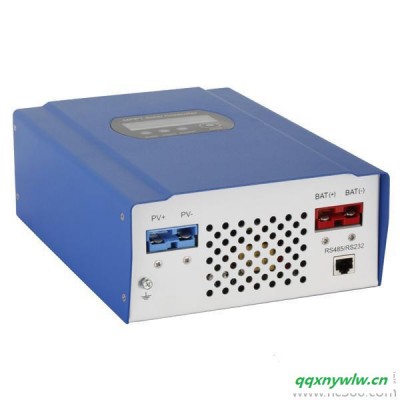

| 型号 | I-P-MSC DC12V/24V/48V/96V 30A MPPT太阳能控制器 |
产品在工业，生活中的应用
一、产品特点：
1、充电运算模式为MPPT；转换效率高达99%，可比使用传统的控制器节约30%～60%太阳能电池板；
2、高效率MPPT运算方案，并采用TI28035芯片，使太阳能板利用率为99%；
3、智能设计，可在线升级，客户享受终生升级服务；
4、产品符合满足2002/95/EC环保要求，没有镉、氢化物和氟化物等；
5、采用的元器件均为品牌，耐高温不低于105℃，理论设计寿命10年；
6、充电方式：三阶充（恒流、恒压、浮充）；
7、12V/24V/48V/96V 系统自动识别，方便客户使用；
8、太阳能板输入的工作电压范围大，12V/24V/48V系统**大为DC150V；96V系统**大DC输入电压为300V；
9、客户可自行选择为4类常用电池（密封铅酸电瓶，排放式电瓶，胶体电瓶，镍镉电瓶）充电，并且可以自定义为其它种类的电池充电；
10、LCD和LED显示各种参数，如型号，PV输入电压，电池类型，电池电压，充电电流，充电功率，工作状态等；还可为客户加公司名称、网址等；
11、RS232通讯，可提供通讯协议，方便客户统一集成管理；
12、提供专业的11国语言上位机软件，显示了系统的整个工作状况和工作参数；
13、可扩展局域网远程控制；
14、整机配套：整机+光盘（上微机软件）+通讯线+说明书+安德森端子；
15、产品通过CE,ROHS,FCC,PSE认证；可配合客户通过各项认证。
16、正常保修期二年，并且可提供3～10年延长保修服务；
二、产品参数
MPPT控制器型号：I-P-MSC（Smart1）
DC12V/24V/48V/96V 系列 20A 30A
充电模式 MPPT自动**大功率点跟踪
充电方式 三阶段：恒流（MPPT），恒压，浮充
系统类型 DC12V/24V/48V/96V 自动识别
系统识别电压 12V系统 DC9V～DC15V
24V系统 DC18V～DC30V
48V系统 DC36V～DC60V
96V系统 DC72V～DC120V
软启动时间 12V/24V/48V/96V系统 ≤10S
动态响应恢复时间 12V/24V/48V/96V系统 500us
整机效率 12V/24V/48V/96V系统 ≥96.5%,≤99%
光伏组件利用率 12V/24V/48V/96V系统 ≥99%
输入特性
MPPT工作电压及范围 12V系统 DC18V～DC150V
24V系统 DC34～DC150V
48V系统 DC65～DC150V
96V系统 DC125～DC300V
输入低压保护点 12V系统 DC16V
24V系统 DC30V
48V系统 DC60V
96V系统 DC120V
输入低压恢复点 12V系统 DC22V
24V系统 DC34V
48V系统 DC65V
96V系统 DC125V
**高极限输入电压 12V/24V/48V系统 DC160V
96V系统 DC300V
输入过压保护点 12V/24V/48V系统 DC150
96V系统 DC300V
输入过压恢复点 12V/24V/48V系统 DC145V
96V系统 DC295V
**大太阳能板输入功率 12V系统 280W 450W
24V系统 560W 850W
48V系统 1120W 1700W
96V系统 2240W 3400W
输出特性
可选择的电池类型
（默认为GEL胶体电池） 12V/24V/48V/96V系统 密封铅酸电池，排放式电池，
胶体电池，镍镉电池；
（还可以自定义为其它种类的电池充电）
恒压电压 12V/24V/48V/96V系统 请参考电池类型的充电电压参数表
浮充电压 12V/24V/48V/96V系统
过充保护电压 12V系统 14.6V
24V系统 29.2V
48V系统 58.4V
96V系统 116.8V
输出额定电流 12V/24V/48V/96V系统 20A 30A
限流保护 12V/24V/48V/96V系统 25A 35A
温度系数 12V/24V/48V/96V系统 ±0.02%/℃
温度自动补偿 12V/24V/48V/96V系统 14.2V-**温度-25℃）*0.3
输出电压纹波峰-峰值 12V/24V/48V/96V系统 200mV
输出稳压精度 12V/24V/48V/96V系统 ≤±1.5%
显示
LCD 显示 输入，输出参数及输出
总功率等
（详见LCD显示说明）
LED 显示 三个指示灯：故障指示灯，充电指示灯，电源指示灯
（详见LED指示说明）
PC上微机（通信端口） RS232 （配套）或
局域网(可选)
保护功能
输入低压保护 参见输入特性
输入高压保护 参见输入特性
输入极性反接保护 有
输出过压保护 参见输出特性
输出极性反接保护 有
短路保护 可长期短路，短路故障消除后可自恢复
温度保护 95摄氏度
温升保护 85℃以上，减少功率输出，每度减少3A
其它参数
音响噪声 ≤40dB
散热方式 强迫风冷，风扇转速由温度调节，内部温度较低时，风扇缓慢运转或停转；控制器停止工作时，风扇停止运转;
元器件 进口材料，符合欧盟标准，所有温度选择的电解电容额定温度不低于105℃
气味 不产生异味和有害健康的气味
环保要求 满足2002/95/EC；
没有镉、氢化物和氟化物；
属性
尺寸 DxWxH(mm) 270*185*90
净重(kg) 3
毛重(kg) 4
安全等级 CE、PSE、FCC、EMC
电磁兼容性 EN61000
机械防护类型 IP21
环境要求
湿度 0～90%RH ( 不会结露)
海拔高度 0～3000m
环境温度 -20℃ ～ +40℃
储存温度 -40℃ ～ +75℃
大气压力 70～106kPa
