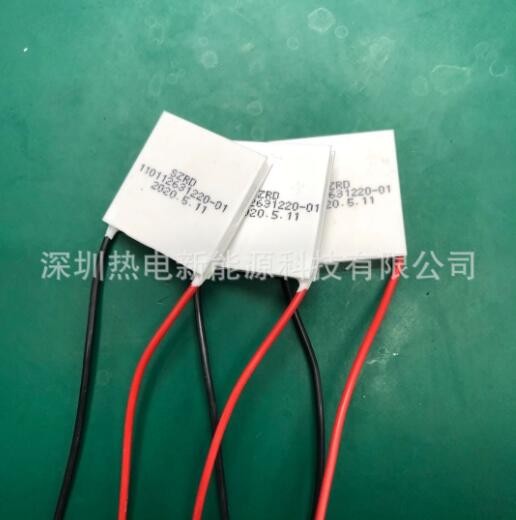

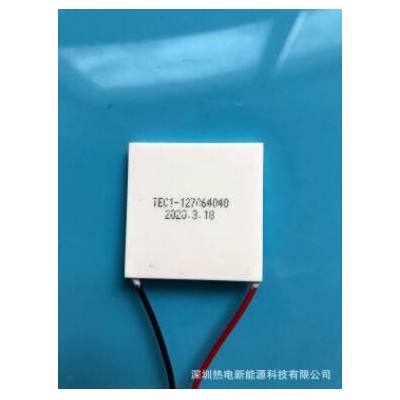

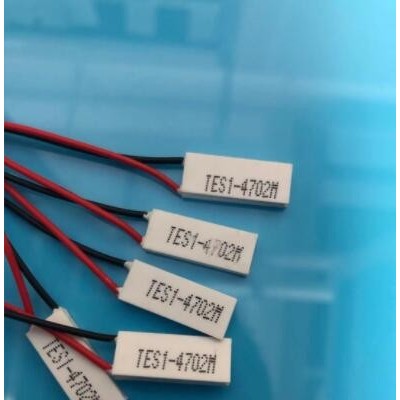

标准型号半导体制冷片、40*40、30*30 12706、12704、12702

 公司介绍

   深圳热电新能源科技有限公司成立于2016年，注册资金人民币3333万元。公司坐落于深圳龙岗区中海信创新产业城，公司植根于南方科技大学何佳清教授带头的深圳市高效热电转换材料，集研究、开发、制造、销售和服务于一体，是一家专业从事半导体热电材料、制冷芯片、制冷组建、半导体电子电器研究与生产的高科技企业。公司立足热电材料领域，与南方科技大学建立紧密的研发合作关系，致力于开拓半导体热电制冷产业在军事、医疗、电子和工业等领域的应用。

    公司是集研发，生产，销售，服务为一体的高新技术企业，在热电材料基础研究和产业化应用领域处于领先地位。

 团队成员所取得的研究成果，多次刷新了相关领域的纪录，目前保持了最高块体ZT值(Science,2016(351)6269)

提供从新元件新技术资讯、研发所需的资料、到资深专家技术支持，再到完善的元器件的解决方案，公司产品覆盖工业电子、消费电子、汽车电子、医疗美容、通信电子等领域。



产品快速选型
1、确定制冷对象(空间、液体、固体)是否有发热源，发热功率是多少；
2、使用的环境温度(℃)和制冷对象的目标温度(℃)是多少；   1项和2项快速判断是否合适用半导体制冷片。
3、确定产品能应用的最大产品尺寸，从性能的角度看，尺寸越大，制冷效果会更好；
4、如果要求制冷功率大的话，可以考虑使用多片串联和并联来使用；
5、如果输入电压超过12V，建议考虑使用多片串联的方案；
6、散热效果越好，制冷效果越好；
7、温差越大，制冷效率越低；
选型表

制冷片使用注意事项

1、当不知道致冷器的冷热面时，可采用这样的方法，将红线接电源正极，黑线接负极，并可在没有散热条件下，瞬间通电进行试验，即用手触摸致冷器的两个端面，会感到有一面的发热，一面稍有冷感，发热的一面为热面，冷感的一面为冷面。但时间不能超过5秒，否则由于热端温度太高，极易造成器件烧坏。

2、在一般条件下，引线用红色通常表示为正极：通常用黑色表示为负极，这是热电致冷器工作时的接线方法。需致热时．只要改变电流极性即可。致冷工作必须采用开关电源，电源的纹波系数应小于10％。

3、致冷器的热电偶对数及极限电压的识别方法，热电偶对数即指P、N结点的数量。例如：致冷器的型号为TEC1-12706，则127为致冷器的热电偶对数，06为允许电流值：A,致冷器的极限电压≈热电偶对数×0.12，例如： TECI-12706的极限电压V＝127×0.12＝15.4(V)。正常工作压为极限电压的78%，如TEC1-12706的工作电压为15.4*0.78=12.01V。

4、各种致冷器不论在使用还是在试验中，致冷致热交换时应等冷热面的温度恢复到室温，（一般在15分钟以上）。否则易造成致冷器的损坏。

5、为了延长热电致冷器的寿命，应对致冷组件四周进行密封处理。我们方法有二种，一种是采用704硅胶密封；另一种是采环氧树脂密封，密封的目的是使致冷器的热电偶与外界空气完全隔离。起着防湿防潮的作用，并可以延长致冷器的寿命。

6、在安装时，首先将致冷组件的两面擦试干净，并分别在致冷器的冷热面均匀地涂上一层薄薄的导热硅脂。与致冷器相接触的铝散热器或储冷板的表面应平整，并擦试干净，也在其表面均匀地涂上导热硅脂；在安装过程中致冷器的冷面一定要与储冷板接触良好，热面也应与铝散热器的表面充分接触，（如用螺丝紧固，几个螺丝的用力都应均匀，切勿过度或用力不均）。为达到最佳致冷效果，在储冷板和铝散热器之间应用隔热材料填充，其厚度一般在25-30mm为宜。

7、致冷片的安装压力建议在150PSI至300PSI之间，压力太低会造致冷片接触面接触不良，压力太大，会损坏致冷片。

8、用户在没有专用仪器的情况下，判断致冷器的合格与否，主要是测试其电阻。可以使用数据电桥或带有补偿的电阻表，测量致冷器的电阻。用万用表测试致冷组件静态电阻不准确，只可供参考。

9、在搬运和安装致冷器的过程中，操作人员应轻拿轻放，严禁将致冷片从高处摔下，即使在10-20cm的高度也会造成致冷器的内阻产生明显变化，从而造成致冷器的损坏。

10、半导体致冷片使用在以下的场合，其寿命会可能大幅消减：A、频繁使用冷热交替使用B、振动情况下使用C、热端散热器温度超过65度D、工作电压超压使用（建议不超过极限电压的70%）E、致冷片的发热面接触不良F、四周不封胶的致冷片在潮湿的环境中使用

11、半导体致冷片使用在以下场合，会存在迅速损坏的可能：A、致冷片的发热面不接触任何散热物件B、致冷片使用电压超过极限工作电压C、致冷片的承受压力超过500PSI
