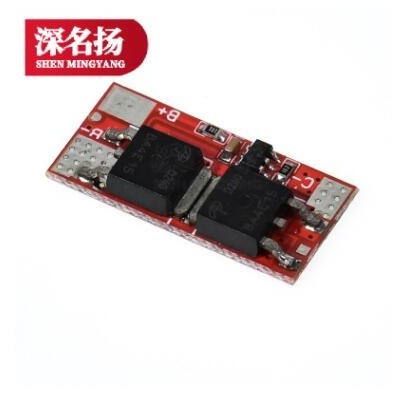

1串型号:QS-B401ANL-20A
2串型号:QS-B402ANL-25A
产品尺寸
三元1串
三元2串
外观尺寸:
23.6(长)*11.3(宽)*3.4(高) mm
引脚方式:
B+电池正极、B-电池负极、C-充电器负极
保护板接线参考图:
保护板若用在手电钻等其他类似负载中,启动出现保护的情况,可按照以下方法改动来解决此类问题:
注意事项1:B-,C- 线要用粗线连接,并确保焊盘与对应设备的正负极焊接正确。
注意事项2:安装保护板之前,电池一定要匹配好(每节电池电压相差不高于0.05V,内阻相差不大于5mΩ,容量相差低于30mAh),保护板是保护每串电池的,只要有一串电池电压过高或者过低就会保护的。电池一致性越好,整个电池的电量越持久,保护板工作性能达到佳。
注意事项3:单节电池需先并联成所需数量的电池组,再将电池组串联使用。
注意事项4:串联2组电池时,请保证每组电池的电压一样,如果不一样,请单独充满每组电池再串联使用。放电测试时,电压下降快的那组电池是差电池。
注意事项5:不要把好电池和差电池混在一起使用,电池组的容量,内阻越接近越好。
注意事项6:此保护板不能用于磷酸铁锂电池。
注意事项7:锂电池保护板严禁串联使用。
常见问题
1、我的电池可以用这个保护板吗?
答: 能不能用这个保护板有两个要考虑的问题:,你的电池是多少串的,您就要买对应串数的保护板。第二,你的电池是什么材料的?我们有磷酸铁锂和聚合物两种参数的保护板,如果您电池是磷酸铁锂单节标称3.2V的需在分类里选择磷酸铁锂3.2V的, 如果是聚合物(三元,钴酸,锰酸锂电池)单节电池标称3.6V(或3.7V)的请选择三元3.7V的分类。
2、我怎么判断我的电池是什么材料的?
答: 你可以看一下你的电池标称电压,磷酸铁锂电池一般是标3.2V, 其它的电池一般是标3.6V或3.7V ,您还可以直接问卖电池的卖家是什么材料的电池,很多买家说我的电池是18650或26650软包的等, 这是外形,不是材料哦! 我们是无法根据这个来确定你电池保护参数的。
3、我该选多少安的保护板?
答: 选多少安的保护板要取决于您负载功率,我们的保护板是同口输出,输出1串大电流为16A,2串大电流为25A。
4、我的电池是20AH的可以用这个保护板吗?
答:你的电池容量大小跟用这个板的电流大小其实没有直接关系,容量大并不是电池大,主要是看持续电流,也就是说你的负载越大,你选的保护板持续电流就要越大,跟电池容量没有直接关系。
5、充电器电压应当如何设置?
答:锂电池一定要用锂电池专用充电器充,切勿用铅酸电池充电器,铅酸充电有可能有高压击穿保护板MOS管,造成保护板过充不保护。充电器电压设置:用您的电池组串数*4.2V这就是非铁锂电池的充电电压,铁锂电池的充电电压为电池串数*3.60V这就是铁锂电池的充电电压,充电电流标准为容量的0.2倍。
