红叶光伏箱变 阻燃防火自流平封堵材料

国网用的自流平防凝露封堵剂 5.5KG每组聚合物防潮封堵材料产品简介：

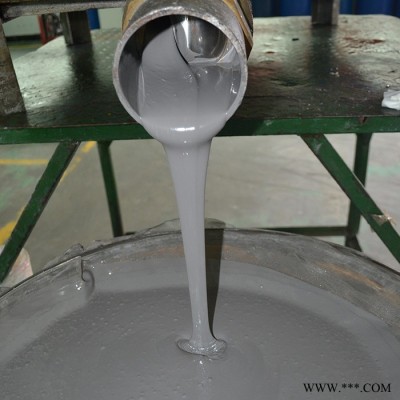

本产品硫化前呈现流动性液体状，分为A、B两组分，流动性较好，现场使用时按照10:1重量比混合搅拌均匀，施工于密封面，流向各个结构缝隙死角，可实现自动找平，与箱体结构、电缆紧密结合；AB混合反应操作时间一般为30-60min，可实现自动排泡，1-2小时硫化后形成镜面密封层，柔韧性较好，后期增加电缆或二次施工检修时，手工刀切开密封层开孔即可，二次施工完成后，用防潮封堵剂密封开孔部位即可。其广泛应用于户外10KV高低压开关柜、箱式变压器柜、电缆分支箱、环网柜、共箱式环网柜、断路器柜、全绝缘柜、10kv户外开闭所、配网控制柜、GGD进出线开关柜端子箱、xl-21动力柜、风力箱变、光伏箱变、plc控制箱、高铁箱变、水泵控制箱及其它电力设备，电缆进出口与柜体底部防水、防尘、隔热、阻燃、保温、防凝露的灌封封堵作用。

●产品性能特点：

1、便于施工；三种包装，无需称重配比，带电、断电单人即可施工；

2、密闭性好；防水、防潮、防腐蚀、防小动物侵袭，防火阻燃94V0级；

3、自动流平；材料粘度值低，流淌性好，可快速自动找平，形成镜面效果；

4、无腐蚀性；无卤无毒无有害物质，对金属、PVC、电缆套无腐蚀性；

5、附着力好；可与电缆套、金属钢板、镀锌钢板、混凝土、PVC有效紧密粘合；

6、耐候性强；高分子有机硅材料，柔韧性好，不开裂、不粉化、不变质，使用寿命≥10年；

7、便于扩容；柔性材料，便于二次检修、扩容穿缆施工；

产品重要参数：

●技术服务

高分子防潮封堵剂施工流程：

1、先做好材料用量的预算：

高分子防潮封堵剂密度为1.15-1.18之间，厚度一般为0.8-1公分，一平米用量范围在11KG左右。

2、做好箱体密封面堵漏工作：

避免封堵剂从漏口漏出，造成浪费；一般用银色电胶布或者防火泥封堵住有漏口的地方，再将多于的线路用胶布规整好；

3、施工：

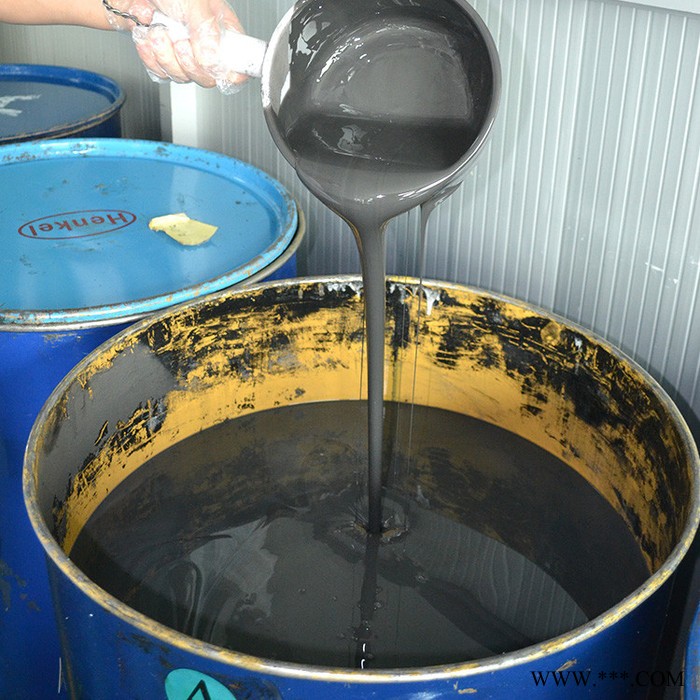

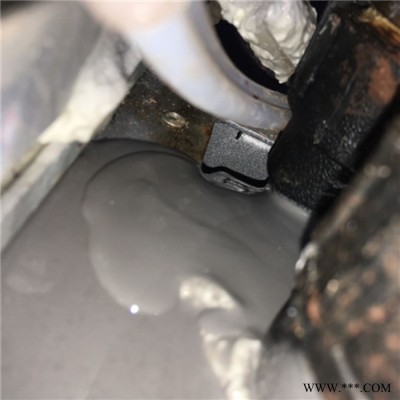

将A剂用手电转搅拌20-30秒，防止有沉降，再将B剂放入A剂中混合搅拌60秒左右，施工于目标区域，封堵剂常规操作时间为30-40min（可进行调节），可自动流平；如果箱体面积较大，也可以借助铲刀或者刷子加快封堵剂的散开速度。

4、等待硫化：

等待封堵剂硫化成型，初步硫化成型时间为1.5-2小时，完全硫化成型时间为24小时。

PS：施工需注意封堵好漏口，避免漏掉封堵剂材料，造成浪费。因环境温度与湿度会影响封堵剂的操作时间，使用前建议做小测试，如需延长操作时间，可将B剂比例调至10:0.8，不可低于0.7，以免影响硫化效果。

●高分子防潮封堵剂常见问题：

1、高分子防潮封堵剂用量计算方式：

与其他材料重量计算方式基本一致，柜体的体积*高分子封堵剂的密度+边角料=实际重量；

我司高分子自流平防潮封堵剂的密度为1.25-1.28，每个柜体的用量与施工方要求的封堵厚度有直接关系，常见封堵厚度为0.7-1.2cm之间，例：1平米的柜体，封堵层厚度1cm，高分子防潮封堵剂用量约为12.5KG，如控制厚度为0.5cm，所使用的材料约为6.25KG。

2、为什么防潮封堵剂流不平？

其主要原因是材料会有操作时间，当超过操作时间，材料还未完全施工于封堵区域，材料已经开始交联反应，变得粘稠-直到固化；在购买高分子防潮封堵剂时，需确定好材料使用的环境温度，与客服确定好需要的可操作时间，以免浪费材料；

3、为什么防潮封堵剂不固化？

防潮封堵剂为活性聚合物料，如果温度过低会导致产品硫化速度很慢，需要很长时间才能达到硫化效果，一般需要温度在0度左右，如果低于零度时，可将材料放置于室内，等待材料回温，再到现场施工使用；当B剂的配量低于10:0.7时也会影响硫化效果，建议按照10:1比例进行混合搅拌使用。

●注意事项：

1、封堵剂应密封贮存。混合之后的封堵材料应一次用完，避免造成浪费。

2、本品属非危险品，但勿入口和眼。若不慎进入口眼应及时用清水清洗或到医院就诊。

3、存放一段时间后，封堵剂可能会有所沉降。使用前请搅拌均匀后使用，不影响性能。

包装规格：

2.2Kg/套 (A组份2Kg+B组份0.2Kg)

5.5Kg/套 (A组份5Kg+B组份0.5Kg)

22Kg/套 (A组份20Kg+B组份2Kg)

2.2KG与5.5KG套装，便于室外施工时计算材料的用量，无需携带电子秤设备。

售后服务：

我司承若，如因产品质量问题，三个月内无条件退换货；可以免费提供教学视频，在使用产品过程中，如有任何技术问题，都可以与我们随时联系，免费提供技术支持，新产品的研发。
